WS2818 LED灯带

特征

1. R/G/B输出端口电压12V，DIN端口耐压9V。

2. 内置VR管，12V以下只需在IC VDD脚加电阻即可，无需外接VR管。

3、采用内置信号整形电路实现信号波形整形，从而无信号波形

发生扭曲。

4. 内置上电复位和掉电复位电路。

5、每个像素256级灰度，刷新频率达到2KHz。

6、串行级联接口，数据接收和解码全部通过一根信号线实现。

7、信号断点续传，任何一个像素点出现故障，不会影响整个显示效果。

8、任意两个信号传输点的距离小于5米，无需额外的电路。

9. 当刷新率为30fps时，级联数量不少于1024个像素点。

10. 以800Kbps的速度发送数据。

WS2818B具有很强的信号断点连续传输功能，它采用双信号传输，

这些信号能够在没有相互作用的情况下一起工作。用户可以选择第一个芯片DIN/BIN作为控制

信号输入引脚，后续级联芯片会自动识别第一颗芯片释放的输出信号

不影响整体显示效果。

WS2818B采用单线归零通信协议。芯片上电复位后，DIN

端口接收来自控制器的数据，第一个芯片收集初始24bit数据然后发送到内部数据锁存器，其他数据

经内部整形放大电路整形后，通过DO端口发送到下一个级联像素。

数据经过每个像素传输后减少了24bit。由于WS2818B采用自动整形传输技术，

使得像素级联的数量不限于信号传输，而是信号传输速度。当BIN

作为控制信号接收接口，其控制数据比DIN接口多24bit，从而保证

两种方式控制像素数是一样的

根据接收到的24bit数据，内部数据锁存器在OUTR中产生不同的占空比控制信号，

OUTG、OUTB 端口。当DIN端口输入复位信号时，所有芯片同步将接收到的数据发送到各段。

复位信号结束后，它将再次接收新的数据。在收到新的复位信号之前，控制信号

OUTR、OUTG、OUTB 引脚不变。芯片在收到低电平后将 PWM 数据输出到 OUTR、OUTG、OUTB 引脚

电压复位信号保持时间结束280μs。

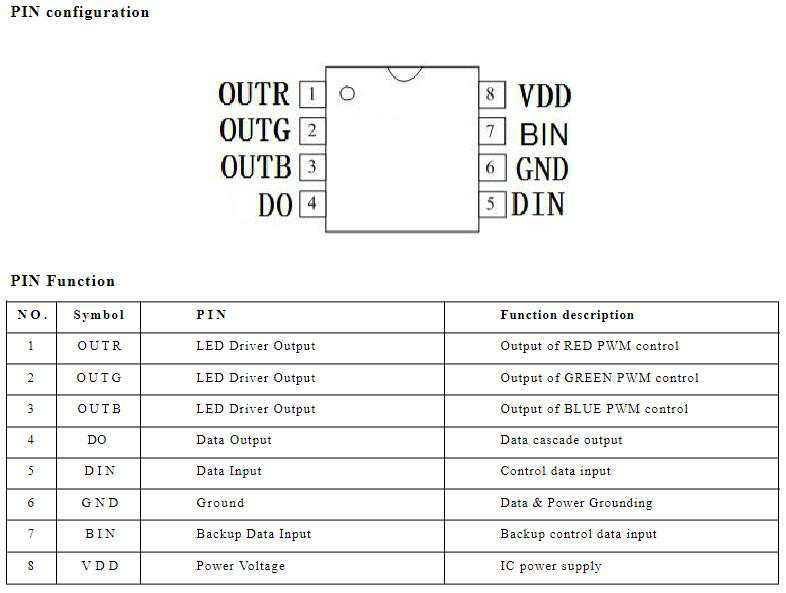

SOP8 和 CPC8 封装可供出售。

首先，LB1934A、TM1934和FM1934是同一类型的IC，只是标记不同。由于市场上有很多假冒的LB1934A，供应商正在将标记从LB1934A更改为TM1934。 2023 年晚些时候将不再有 LB1934A 品牌。

对于ws2818，输出电流为16.5mA，高于LB1934A、TM1934和FM1934得到的14mA。所以，如果两个LED灯带都使用相同的RGB LED，您会看到ws2818 LED灯带比LM1934A、FM1934、TM1934 LED灯带更亮。

上述灯带的其他功能相同。

本文介绍的是 LED 灯条 WS2818，这是一款可定制的 RGB LED 灯条。

这篇文章也适用于许多相关的 LED 灯带，包括 WS28XX 系列灯带。

这是最酷的 LED 灯条类型。

您可以独立监控每个 LED 的光线和颜色，从而以简单的方式创建令人惊叹且复杂的结果。

WS2818 LED 串联而成，由 LED 排组成。

IC 安装在引线中。

这些 LED 提供单线设备连接。

这意味着您只需一根 Arduino 数字螺丝即可为多个 LED 供电。

假设您需要 LED 1 运行，然后您可以编写一行代码并使 LED 发光。

要运行 LED，您可以通过简单的“for Circles”使库预示良好。

在主要情况下，使用的 LED 是 ws2812 LED，使用这些 LED，您可以制作令人难以置信的表演。

这些 LED 的厚度很高，这意味着生产的显示屏将比 LED ws2818 大得多。

您需要一个 LED 驱动器来拍摄照片，因为 LED 数量太多，您无法用一个 Arduino 来显示所有 LED。

这绝对是可能的，但另一方面，用 Arduino 运行视频文件却非常困难。

因此，人们基本上使用合法的 t300k 控制器来控制这些 LED，并使其变得简单。

为此，您需要以太网链路。

将控制器连接到您的 PC，然后打开引用的程序。

此时运行任何视频文件，它将在浏览器中运行您的视频文件。

这很简单。

现在要运行 atmega328P 芯片，我们需要一个控制器和一些其他补充部分。

无独有偶，如果​​你的支出计划较低，也可以使用atmega8芯片。

此外，atmega8芯片也有类似的辅助部分。

确保 LED 附近的接口尽可能谨慎。

该 LED 对 PWM 节拍的需求突然激增。

到条纹结束时，节拍将会减弱。

这样，信息线应在合理需要的情况下使用尽可能短的长度。

检查是否有附加的有效 12V 电源。

如果安培数高于测量安培数，则灯的使用寿命会很长。

连接 ws2818 可寻址 RGB LED 后，您可以检查每个集线器的非正式压力。

当您注意到您的电源约为 12.2v，并且每顿休闲早餐都有 11.5v 以上时，链路是好的。只需要一个方向盘即可接口，整个U LED设计并没有采用z设计。

由于 Z 布局没有遇到开玩笑的信息问题。

如果您使用的是脆弱的电线，您会发现一部分主 LED 灯工作起来很轻松。

尽管如此，它仍会持续 LED 的任何闪烁。

这些 LED 肯定没有什么成果。

尽管有所有其他说明，我们只需要担心一件事，即提供需要发送零（1）的电源。

我们需要使用二进制表示将数字分解为 1 和 0。

二进制表示中的每个位置都有一个从右到左逐渐增加的权重，其幂次为 2。

在一捆 5050 个零件中，控制电路和 RGB 芯片组合在一起，构成一个总像素功率。

内置信号整形电路保证波形不偏斜，直到下一个驱动器整形完毕为止。

电动复位电路内置，复位电路控制失效。

这些类型的条带非常灵活，可以切割成您想要的任何长度。 LED具有低电压、安全大气、节能、光泽度高、光线扩散等特点。

它具有用途广泛、耐用性好、功耗低、寿命长等优点。

嵌入式LED控制模块。

上面有用的集成是简化的链接，它们的数量很少。

使用与我们的 NeoPixel 条带和像素中使用的芯片类似的芯片制作您自己的漂亮 LED。

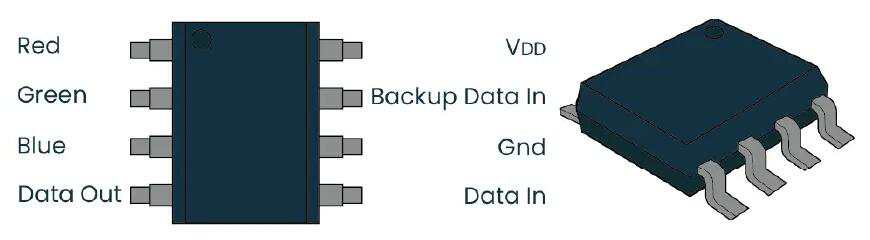

这款小型 SOIC-8 非常易于绑定，可以驱动一个普通 RGB LED 阳极或您选择的三个单遮光 LED。 （产量是 NPN 晶体管，因此它们不能使用简单的阴极运行！）产量每约 18mA 都是稳定的，因此无论电压是否波动，阴影都会准确。

不需要阻流电阻，这使得您的结构变得无关紧要。

通过将一个芯片的产量与另一芯片的贡献相连接，像素可以“链接”——请参阅轮廓和引脚排列数据表。

有一条单独的信息线可以使芯片保持较小的尺寸。

AVR、Arduino、PIC、插件等不能与已解密的基于Linux的微型计算机或微控制器一起使用。

例如，netduino 或 Basic Stamp。

该芯片有两种速度支持，一种是 400KHz，一种是 800KHz。

我们精心设计的 Arduino Neopixel 库为所有这些提供了支撑。

因为它需要以手动调整的方式聚集在一起。

仅适用于 AVR 中心。

不过，芯片驱动程序代码可能已被其他人移植。使用中等规划速率时需要 4MHz 或更快的处理器。

它采用 10 个单芯片封装。

为此，我们在 Adafruit EAGLE 库中有一个完整的片段。

为了正常工作，WS2818需要具有非常精确定时的数据信号。

由于Raspberry Pi运行的是Linux多任务操作系统，它无法实时监控GPIO引脚，因此无法快速推送NeoPixels。

Drinker 或 Teensy 等微型微控制器可以产生数据信号并与 Raspberry Pi 交互。

不过你很幸运！现在，您可以使用 Adafruit CircuitPython NeoPixel 软件直接从 Raspberry Pi 为 NeoPixel 或 WS2818 LED 供电。

借助 Raspberry Pi 杯子中的 PWM 和 DMA 硬件，Adafruit Circuits Python NeoPixel 库解决了实时控制问题。

PWM模块可以在工作周期内提供信号，例如为伺服器或LED供电。 DMA 直接内存访问模块可以在不使用 CPU 的情况下在处理器各部分之间移动内存字节。

通过使用 DMA 向 PWM 模块提交特定的字节序列，可以在 Raspberry Pi 操作系统不中断的情况下生成 NeoPixel 数据信号。

该软件的独特之处在于，它会尽一切努力设置 PWM 和 DMA 来为 NeoPixel 供电。通过 Adafruit Blinka（我们的 Circuit Python-for-Python 兼容包），您可以在 Raspberry Pi 等单板设备上使用这些 LED。

您将使用 GPIO 和 Python。
