如何将LED灯带连接到控制器和电源?
2022-11-16

LED灯带是装修必不可少的照明产品,大部分人都知道如何将LED灯带和LED开关电源一起连接在一起。但是,一旦涉及到复杂的用途,比如Dali调光、0-10V调光等方式的时候,即使是做灯带多年的人也不一定清楚。
本文,将通过实物连接图的方式,非常清晰的介绍LED灯带、LED控制器和LED电源不同的连接方式。希望对你有帮助。
1. 调光连接

这是LED灯带最常用的连接方式,我们只需要将LED灯带V+、V-正确的连接到适配器,然后适配器接入220V的电线就好了。
为了操作方便,功率不高的时候,客户可以选择在LED灯带介绍DC5.5连接头,配合LED适配器使用,会更加的方便。
2.可控硅调光电源

这种方式比较简单,只需要挑选兼容可控硅控制器的调光电源,然后将可控硅开关和电源连接起来,就能够实现调光的功能。
有时候会出现调光不均匀,或者点不亮的情况。这很可能是调光电源和调光器不兼容。你可以换另外一个品牌的调光器测试,问题就解决了。
3.RF 调光连接

这是非常普遍的一种接线方式,先将LED灯带接到控制器,然后在将控制器和开关电源连接一起,就可以通过遥控器来控制LED灯带的亮度。
遥控器有通码和对码两种。通码指的是一个遥控可以同时控制多个控制器;而对码指的是一个遥控只能控制器。请根据需要选择合适的遥控方式。
4. 1-10V调光连接

这种方式比较少用。将LED灯带连接到控制器,再将控制器和LED电源连接起来,最后,给控制器提供1-10V的调光信号,就能够实现调光的变化。

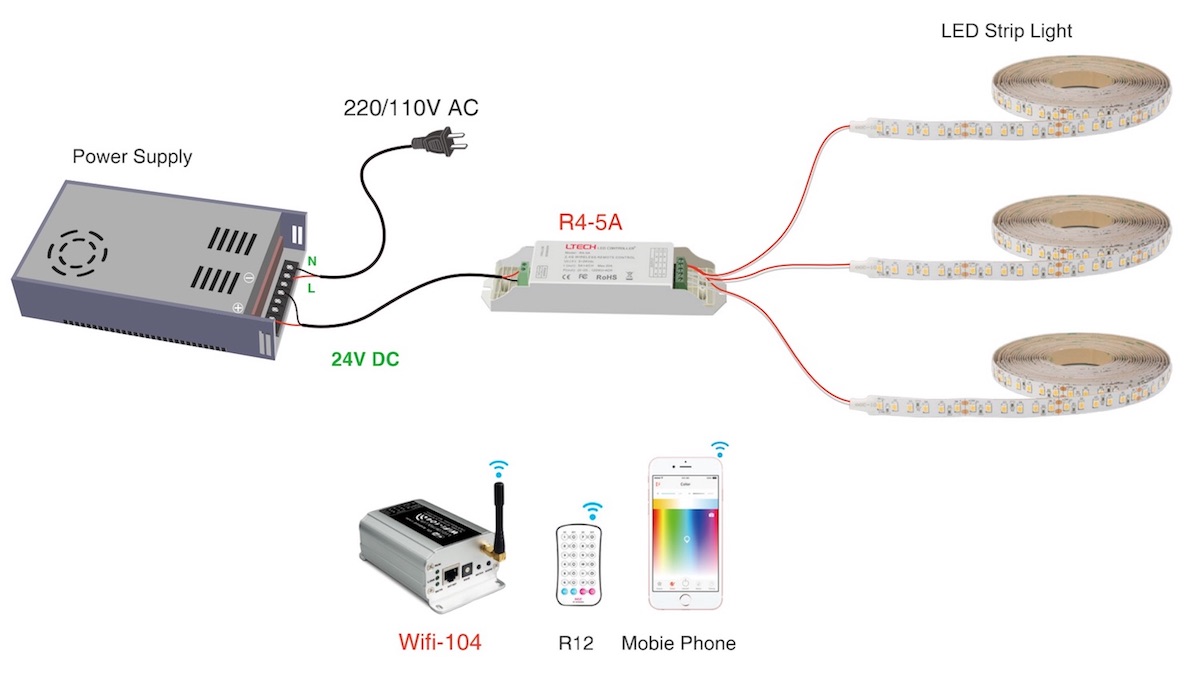

5. Wifi 调光连接

因为操作方便,这种方式越来受欢迎。将LED灯带连接到具有Wi-Fi控制功能的控制器上,再将控制器连接电源。连接就完成了。
我们可以选择遥控控制,也可以通过手机下载App,然后通过App来控制。

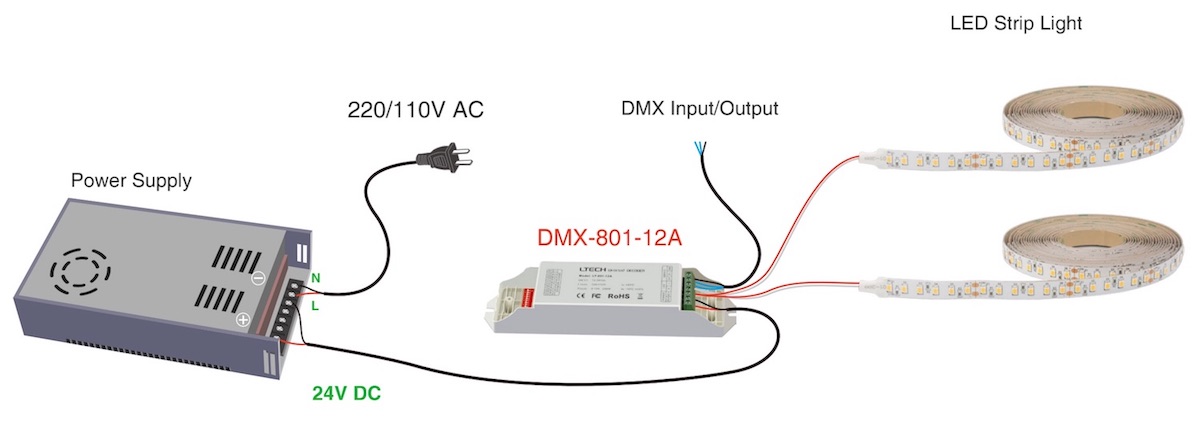

6. DMX512调光控制

高端工程最喜欢采用DMX512的控制了。将LED灯带连接到dmx512控制器,再将控制器和LED电源连接起来,最后,给控制器提供DMX512调光信号,就能够实现调光的变化。
DMX512能够通过重要控制整个照明系统,实现智能化控制,深受高端工程客户的喜爱。当然,这种控制方式,产品的成本会比较高。
7. Dali调光控制

这也是工程项目喜欢的连接方式。将LED灯带连接到Dali控制器,再将控制器和LED电源连接起来,最后,给控制器提供Dali调光信号,就能够实现调光的变化。
8. 使用放大器实现超长连接
这是普通工程最为广泛的连接方式。可以实现1个控制器、1个遥控和若干放大器,控制整个区域内的所有的灯带。理论上,通过这种方式,可以连接无限长的LED灯带,但是在实际操作中,尽量将灯带的长度控制在300米以内。
总结
通过上面的介绍,相信你已经知道如何将LED灯带、LED控制器和LED电源连接起来。如果你还有其他的疑惑,可以联系杭隆照明。
