Comment connecter les lumières de la bande LED？

auteur: Ivan Huang

2023-05-11

Les feux de bande LED sont devenus de plus en plus populaires pour leur polyvalence et leur capacité à ajouter l'ambiance à n'importe quel espace. Cependant, avant de profiter des avantages des lumières de bande LED, ils doivent être correctement connectés.

Cet article fournira un guide étape par étape sur la façon de connecter les feux de bande LED, ainsi que des conseils pour le dépannage et les techniques de connexion avancées.

Comprendre les connexions de lumière à bande LED

Avant de connecter les feux de bande LED, il est important de comprendre leurs composants. Les feux de bande LED sont composés de puces LED individuelles montées sur une carte de circuit imprimé flexible. Ils nécessitent une source d'alimentation, généralement sous la forme d'un transformateur ou d'un pilote, pour fonctionner.

Il existe plusieurs types de connecteurs disponibles pour les lumières de bande LED, y compris les connecteurs en instant, les connecteurs sans soudure et les connexions soudées. Les connecteurs Snap-on sont les plus faciles à utiliser et ne nécessitent aucun outil, tandis que les connexions soudées fournissent la liaison la plus forte.

Connexion des lumières de la bande LED

Pour connecter les feux de bande LED, vous aurez besoin de quelques outils, y compris des coupe-fils, des strip-teaseuses et un fer à souder (si vous utilisez des connexions soudées). Suivez ces étapes pour connecter les lumières de la bande LED:

1. Déterminez la longueur du voyant LED nécessaire pour le projet.

2. Coupez le voyant LED à la longueur souhaitée.

3. Si vous utilisez des connecteurs Snap-on, prenez-les simplement à l'extrémité du voyant LED.

4. Si vous utilisez des connecteurs sans soudure, dépuisez l'extrémité des fils de la lumière LED et insérez-les dans le connecteur.

5. Si vous utilisez des connexions soudées, dépuisez l'extrémité des fils de la lumière LED, étouffez les fils et les coussinets de connecteur et soudez-les ensemble.

6. Testez la connexion en branchant la source d'alimentation.

Pour assurer une connexion réussie, il est important d'utiliser le bon type de connecteur pour la lumière de la bande LED et de revérifier que toutes les connexions sont sécurisées.

Doit lire:

Comment connecter la bande LED avec le contrôleur et l'alimentation électrique?

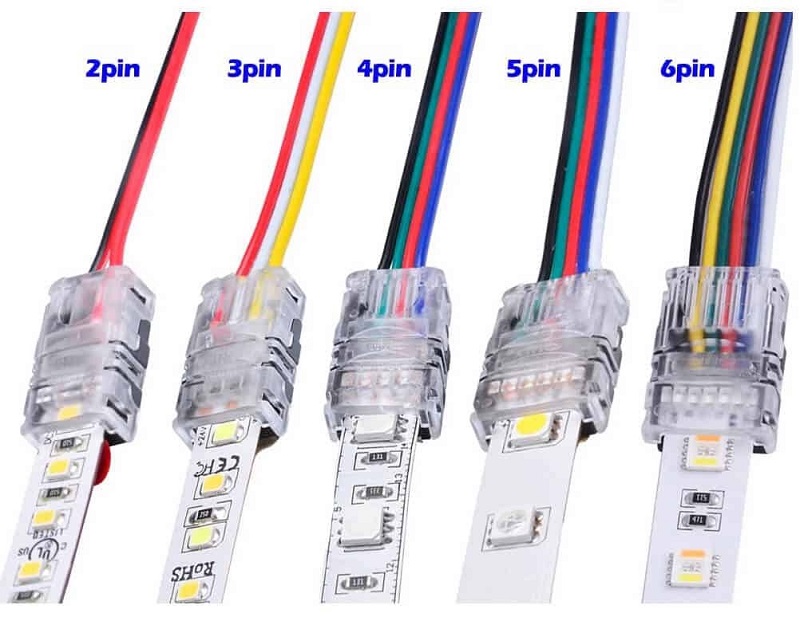

Types de connecteurs LED pour le voyant LED

Il existe plusieurs types de connecteurs disponibles pour les feux de bande LED, chacun conçu à différentes fins et applications. Voici quelques-uns des types de connecteurs les plus courants:

1. Connecteurs sans soudure

Ces connecteurs sont les plus faciles à utiliser et ne nécessitent aucun outil ou compétence spécial à installer. Ils se présentent sous différentes formes et tailles, notamment en forme de T, en forme de L et en connecteurs droits. Les connecteurs sans soudure sont idéaux pour les projets de bricolage et permettent une installation facile et rapide.

2. Connecteurs de fil à fil

Ces connecteurs sont utilisés pour connecter deux bandes séparées de lumières LED ensemble. Ils nécessitent l'utilisation de fils pour connecter les deux bandes et sont idéaux pour des installations plus longues qui nécessitent plusieurs bandes de lumières LED.

3. Connecteurs Snap-on

Les connecteurs Snap-on sont conçus pour se précipiter sur les lumières de la bande LED et fournir une connexion sécurisée sans avoir besoin d'outils ou de soudage. Ils sont disponibles en différentes tailles et formes, y compris des connecteurs à 2 broches, 3 broches et 4 broches.

4. Connecteurs imperméables

Les connecteurs imperméables sont idéaux pour les environnements extérieurs ou humides où l'humidité pourrait potentiellement endommager les lumières. Ces connecteurs sont conçus pour garder l'eau à l'extérieur et assurer une connexion sécurisée entre les bandes LED.

5. Connecteurs en blocs de borne

Ces connecteurs sont utilisés pour des installations plus grandes et peuvent gérer des tensions et des courants plus élevés. Ils nécessitent un peu plus de compétences et de connaissances à installer, mais ils offrent une connexion sécurisée et fiable.

Lorsque vous choisissez un connecteur pour vos voyants à LED, il est important de considérer le type de projet sur lequel vous travaillez, l'environnement où les lumières seront installées et le niveau de compétence et de connaissances nécessaires à l'installation. En choisissant le bon connecteur, vous pouvez assurer une connexion sécurisée et fiable pour vos lumières de bande LED.

Dépannage des connexions de lumière de bande LED

Les problèmes courants avec les connexions de lumière de bande LED comprennent des connexions lâches, une polarité incorrecte et des connecteurs endommagés. Si la lumière de la bande LED ne s'allume pas, cela peut être dû à une connexion défectueuse.

Pour dépanner les connexions d'éclairage de bande LED, vérifiez que toutes les connexions sont sécurisées et que la polarité est correcte. Si le problème persiste, vérifiez les dommages aux connecteurs ou aux fils. Il peut également être utile d'utiliser un multimètre pour tester la connexion et identifier tout problème.

Pour éviter les problèmes de connexion, assurez-vous d'utiliser des connecteurs et des fils de haute qualité et suivez les instructions du fabricant pour l'installation.

Connexions avancées de lumière de bande LED

Pour des connexions de lumière de bande LED plus avancées, le soudage peut être nécessaire. La soudure fournit une connexion plus forte et est idéale pour les projets qui nécessitent une obligation permanente.

D'autres techniques de connexion avancées incluent l'utilisation de connecteurs spécifiques pour des applications uniques, telles que des connecteurs imperméables pour les installations extérieures ou des connecteurs d'angle pour les espaces serrés.

Remarques lors de la connexion de la lumière LED

Voici quelques points clés à garder à l'esprit lors de la connexion des feux de bande LED:

1. Déterminez la tension des feux de bande LED et l'alimentation avant de faire des connexions.

2. Utilisez le câblage et les connecteurs appropriés pour le travail.

3. Suivez attentivement les instructions du fabricant lors de la connexion des lumières de la bande LED.

4. Testez les lumières de la bande LED avant de les monter en permanence en place.

5. Pensez à utiliser un contrôleur pour des fonctionnalités et une flexibilité supplémentaires.

Conclusion

Les feux de bande LED sont une solution d'éclairage polyvalente et économe en énergie qui peut ajouter de l'ambiance et de la fonctionnalité à n'importe quel espace. Que vous connectez les lumières LED pour la première fois ou que vous ayez de l'expérience avec l'éclairage LED, il est important de prendre votre temps, de planifier attentivement et de suivre les instructions du fabricant pour assurer une installation réussie et sûre.

Lors de la connexion des feux de bande LED, choisissez toujours des matériaux de haute qualité, y compris le câblage et les connecteurs, pour vous assurer que les lumières sont durables et durables. Envisagez d'utiliser un contrôleur pour profiter pleinement des fonctionnalités et des capacités des lumières LED.
