Wie wählt man den richtigen IC für ein Projekt mit adressierbaren LED-Streifen aus?

Die Wahl des richtigen ICs ist eine der wichtigsten Entscheidungen bei einem Projekt mit adressierbaren LED-Streifen.
Verschiedene ICs mögen äußerlich ähnlich wirken, unterscheiden sich jedoch oft hinsichtlich Spannung, Signalart, Pixelstruktur, Unterstützung für RGB oder RGBW, Backup-Datenfunktion, Aktualisierungsrate und Kosten.
Bei OEM- und professionellen Beleuchtungsprojekten ist nicht zwangsläufig der neueste oder teuerste IC die beste Wahl. Er sollte vielmehr auf das Steuerungssystem, die Installationslänge, die Pixeldichte und die spezifischen Anforderungen der Anwendung abgestimmt sein.

1. Ausgangspunkt: Die Anforderungen an die Steuerung

• WS2811
• WS2812B
• SK6812
• SM16703
• SM16704
• UCS1903
• UCS2904B
• TM1814

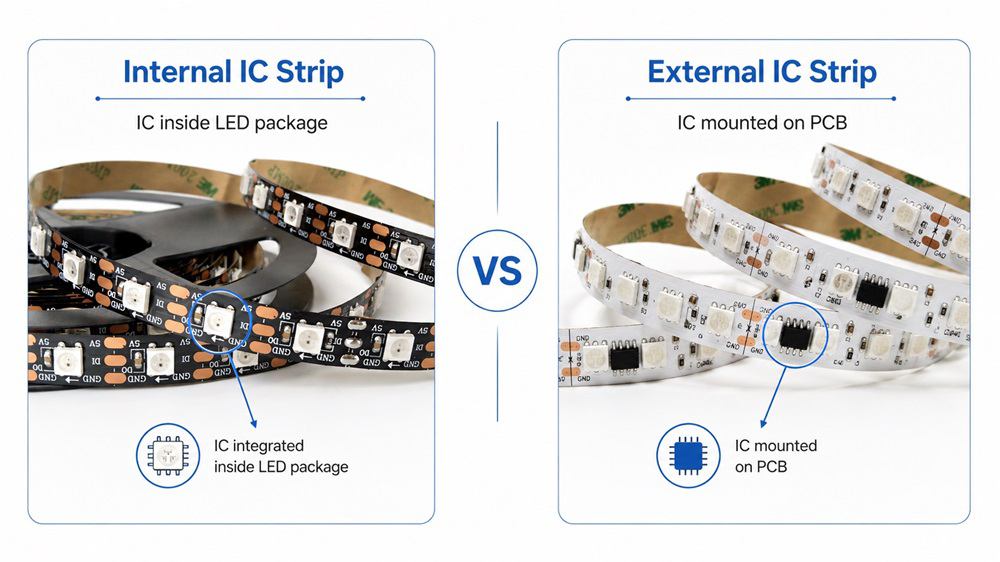

2. Integrierter IC oder externer IC?

Adressierbare LED-Streifen verwenden entweder einen integrierten oder einen externen IC.

Adressierbare LED-Streifen mit integriertem IC

Adressierbare LED-Streifen mit externem IC

• WS2811
• WS2818
• SM16703
• SM16704
• UCS1903
• TM1814
• WS2814
• WS2818

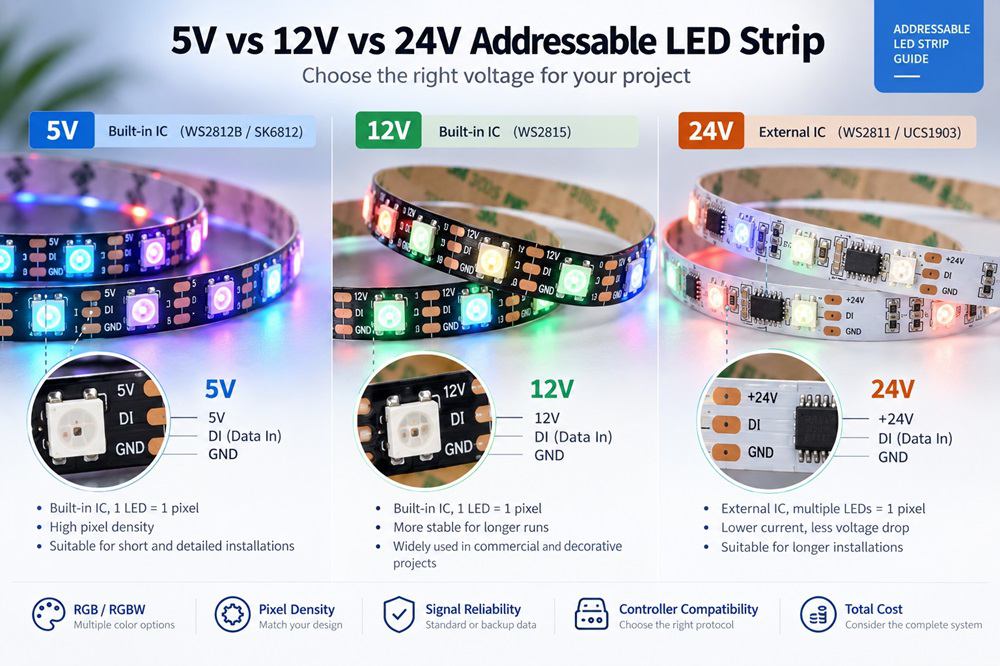

3. Spannungsanforderungen prüfen

Die Spannung steht in engem Zusammenhang mit der Wahl des ICs.

5V

5 V werden häufig für einzeln adressierbare Streifen wie WS2812B und SK6812 verwendet.
Zu den Vorteilen gehören:

• Hohe Pixelauflösung
• Eine LED kann einem Pixel entsprechen
• Geeignet für kurze, detailreiche Installationen

Die Haupteinschränkung ist der Spannungsabfall. Lange Strecken erfordern meist eine sorgfältigere Stromverteilung.

12V

12 V sind in gewerblichen und dekorativen Anwendungen weit verbreitet.
Typische IC-Optionen sind WS2811 und WS2815.
12 V bieten ein gutes Gleichgewicht zwischen Pixelsteuerung und Stromverteilung.

24V

24 V können bei längeren Installationen sinnvoll sein, da die Stromstärke bei gleicher Gesamtleistung geringer ist.
Designs mit externem IC sind bei 24-V-Projekten oft flexibler.
Die Spannung allein bestimmt jedoch nicht den besten IC. Auch Pixelgruppierung, PCB-Design und Controller-Kompatibilität sollten berücksichtigt werden.

4. RGB oder RGBW?

• SK6812 RGBW
• TM1814
• WS2814
• SM16704
• UCS2904B-Serie

5. Signalzuverlässigkeit berücksichtigen

• Kommerzielle Installationen
• Architekturbeleuchtung
• Langfristige Festinstallationen
• Projekte, bei denen die Wartung schwierig ist

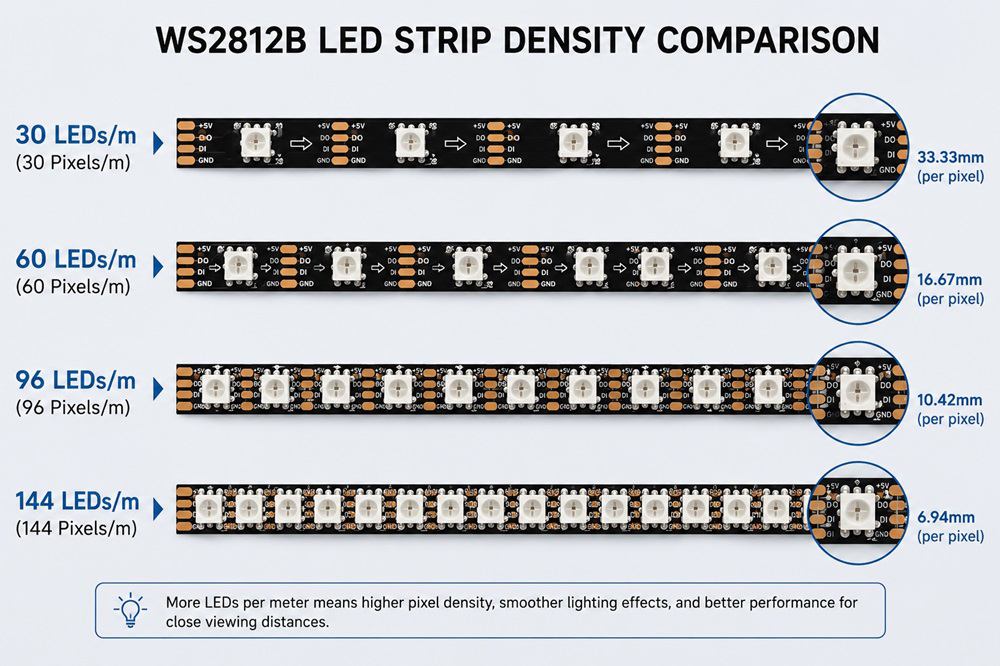

6. Die Pixeldichte ist entscheidend

Der IC muss zur erforderlichen Pixeldichte passen.
Wenn jede LED unabhängig angesteuert werden muss, ist eine integrierte IC-Lösung oft sehr praktisch.
Zum Beispiel:
60 LEDs/m = 60 Pixel/m
96 LEDs/m = 96 Pixel/m
144 LEDs/m = 144 Pixel/m
Wenn das Projekt keine Einzelansteuerung jeder LED erfordert, kann ein externer IC mehrere LEDs als ein einziges Pixel ansteuern.
Dies reduziert die Gesamtzahl der Pixel sowie die Belastung des Controllers.
Berücksichtigen Sie daher bei der Wahl eines ICs stets folgende Faktoren im Zusammenspiel:
LED-Dichte + Pixeldichte + LEDs pro Pixel

7. Die Controller-Kompatibilität ist unerlässlich

• Unterstütztes IC-Protokoll
• Art der Datenausgabe
• Maximale Pixelanzahl
• Anforderungen an die Bildwiederholrate
• Signalverkabelung
• Spannungskompatibilität

8. Die Kosten müssen im Kontext des Gesamtsystems betrachtet werden

• Pixelanzahl
• Controller-Kapazität
• Netzteil
• Signalverstärker
• Verkabelung
• Installationsaufwand
• Wartungsaufwand

Kurzer Leitfaden zur IC-Auswahl

Diese Tabelle dient lediglich als Orientierungshilfe. Die endgültige Wahl des ICs sollte auf Basis der vollständigen Projektanforderungen erfolgen.

Fazit

• Steuerungseffekt
• Integrierter oder externer IC
• Spannung
• RGB oder RGBW
• Pixeldichte
• Signalzuverlässigkeit
• Controller-Kompatibilität
• Projektkosten
