1. Standardverbindung

Die Standardverbindung ist die einfachste und gebräuchlichste Methode, um RGB-LED-Streifen für kleine oder reguläre Projekte zu verkabeln.

1.1 Funktionsweise

• Das Netzteil wandelt den Wechselstrom (220 V / 110 V) in eine 24-V-Gleichspannung um.
• Der RGB-Controller empfängt die Gleichspannung und steuert die Farbmischung durch Anpassung der Kanäle für Rot, Grün und Blau.
• Die RGB-LED-Streifen werden direkt an den Controller angeschlossen und über dasselbe Netzteil mit Strom versorgt.

1.2 Schaltplan:

1.3 Anschlussschritte:

• Verbinden Sie den AC-Eingang (220 V / 110 V) mit dem Netzteil.

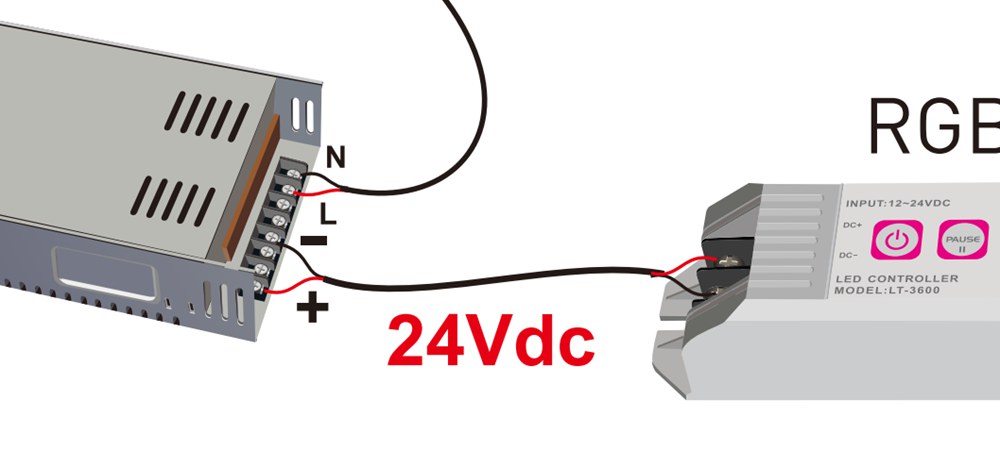

• Verbinden Sie den 24-V-DC-Ausgang des Netzteils mit dem RGB-Controller.

• Verbinden Sie den RGB-Controller mit dem RGB-LED-Streifen.

1.4 Gängige Produkte:

• Konstantspannungs-LED-Netzteil

SE-1500-24 1500W switching power supply

• RGB-LED-Controller

3CH*6A 12-48VDC CV Controller(Push Dim) V3-L

• RGB-LED-Streifen (Typen 5050 / 2835 / 3838)

3838 rgb 240LED/M led strip

• Fernbedienung oder Wandpanel zur Steuerung

1 Zone RGB+Color Temperature Remote Control R17

2. Verbindung für lange Strecken

Bei längeren LED-Strecken oder größeren Projekten ist eine spezielle Verbindung für lange Strecken erforderlich, um eine gleichbleibende Spannung und Signalstärke zu gewährleisten.

2.1 Funktionsweise

• Der Haupt-RGB-Controller sendet die Steuersignale an den ersten Abschnitt des LED-Streifens.
• CCT-Verstärker (Repeater) wiederholen die Signale für die nachfolgenden Abschnitte des LED-Streifens.
• Zusätzliche Netzteile werden dezentral installiert, um Spannungsabfälle über lange Distanzen zu vermeiden und sicherzustellen, dass jeder Abschnitt ordnungsgemäß mit Strom versorgt wird.

2.2 Schaltplan:

2.3 Anschlussschritte:

• Verbinden Sie den AC-Eingang mit dem Netzteil (24 V DC).
• Verbinden Sie das Netzteil mit dem RGB-Controller.
• Verbinden Sie den Controller mit dem RGB-Verstärker.

• Verwenden Sie RGB-Verstärker, um mehrere Abschnitte des LED-Streifens miteinander zu verbinden.

• Fügen Sie zusätzliche Netzteile hinzu, um sicherzustellen, dass die Spannung über alle angeschlossenen Streifen hinweg konstant bleibt.

2.4 Gängige Produkte:

RGB-Controller
RGB-Verstärker
Zusätzliche Netzteile
RGB-LED-Streifen (5050/3838)

3. DMX-Anschluss

DMX ist eine fortschrittlichere Steuerungsmethode, die in professionellen Beleuchtungsanlagen zum Einsatz kommt. Sie wird häufig für große Installationen und Projekte verwendet, die eine zentrale Steuerung erfordern.

3.1 Funktionsweise

Der DMX-Controller sendet das digitale Signal an den DMX-Decoder.
Der DMX-Decoder wandelt das Signal in ein PWM-Ausgangssignal um, um die RGB-LED-Streifen anzusteuern.
Für große Installationen können mehrere Decoder miteinander verknüpft werden.

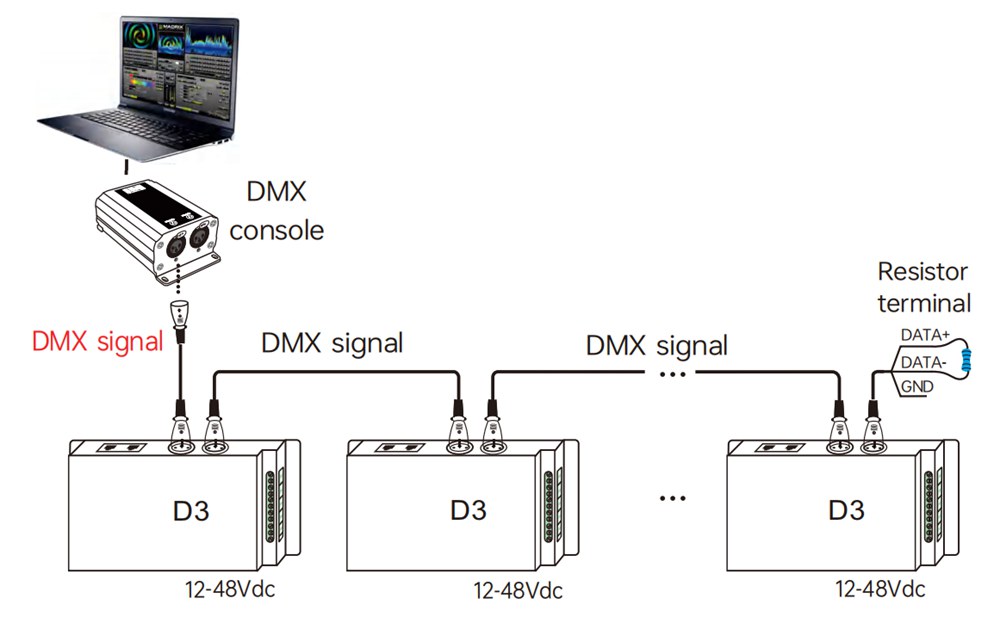

3.2 Schaltplan:

3.3 Anschlussschritte:

• Verbinden Sie den AC-Eingang mit dem Netzteil.
• Der DMX-Controller wird über ein DMX-Kabel mit dem DMX-Decoder verbunden.

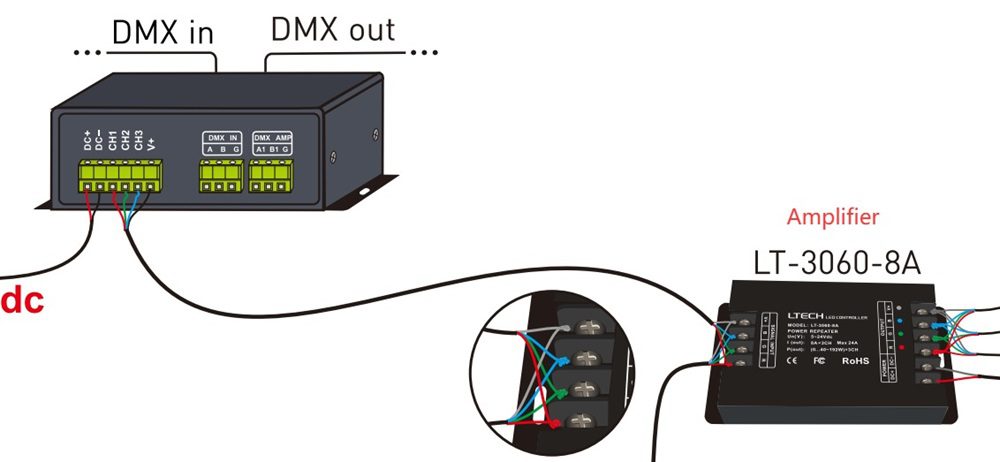

• Der Decoder wird anschließend mit dem Verstärker verbunden; beide Komponenten werden über das 24-V-Netzteil mit Strom versorgt.

• Der Verstärker wird daraufhin mit den RGB-LED-Streifen verbunden.

3.4 Gängige Produkte:

• DMX-Controller

4 Zones Dimming Touch Panel DMX Master (100-240VAC Input) T13

• DMX-Decoder für RGB-Streifen

4 Channel Constant Voltage DMX512 & RDM Decoder

• LED-Netzteile (24 V)
• RGB-LED-Streifen (5050/3838)

4. Gängige Arten von RGB-LED-Streifen

RGB-LED-Streifen sind in verschiedenen Ausführungen erhältlich, die jeweils ihre eigenen spezifischen Vorteile bieten. Im Folgenden finden Sie die gängigsten Typen, klassifiziert nach dem LED-Gehäusetyp:

4.1 5050 RGB-LED-Streifen

Der 5050 RGB-LED-Streifen zählt zu den am weitesten verbreiteten Typen, die sowohl in privaten als auch in gewerblichen Projekten zum Einsatz kommen. Er zeichnet sich durch eine hohe Helligkeit aus und wird häufig für Akzent- und Stimmungsbeleuchtung verwendet.

5050 rgb 60LED/M led strip

4.2 3838 RGB-LED-Streifen

Der 3838 RGB-LED-Streifen stellt eine neuere, kompaktere Option dar, die sich durch eine hervorragende Farbmischung und Gleichmäßigkeit auszeichnet. Er eignet sich ideal für kleinere Installationen sowie für Räume, in denen nur begrenzter Platz für größere LED-Streifen zur Verfügung steht.

3838 rgb 120LED/M led strip

5. FAQ

5.1. Worin besteht der Unterschied zwischen RGB- und „Tunable White“-LED-Streifen?

RGB-Streifen bieten eine vollständige Farbsteuerung, während „Tunable White“-LED-Streifen es Ihnen ermöglichen, die Lichtfarbe zwischen Warmweiß und Kaltweiß anzupassen – jedoch ohne das volle Farbspektrum.

5.2. Kann ich einen RGB-Controller für einen „Tunable White“-LED-Streifen verwenden?

Nein, RGB-Controller sind für Farb-LED-Streifen konzipiert. Für „Tunable White“-LED-Streifen benötigen Sie einen CCT-Controller.

5.3. Wie viele RGB-LED-Streifen kann ich an einen einzelnen Controller anschließen?

Dies hängt von der Leistungsfähigkeit (Nennleistung) des Controllers ab. Stellen Sie sicher, dass die Gesamtlast der angeschlossenen Streifen die Ausgangskapazität des Controllers nicht überschreitet.

5.4. Kann ich RGB-LED-Streifen zuschneiden, um sie an meine Räumlichkeiten anzupassen?

Ja, RGB-LED-Streifen können in der Regel an den dafür vorgesehenen Stellen (auf dem Streifen markiert) gekürzt werden; achten Sie jedoch darauf, die Herstellerrichtlinien zu befolgen, um eine Beschädigung des Streifens zu vermeiden.

5.5. Mit welcher Spannung werden RGB-LED-Streifen typischerweise betrieben?

Die meisten RGB-LED-Streifen arbeiten mit 5 V, 12 V oder 24 V Gleichspannung (DC).

5.6. Wie verhindere ich einen Spannungsabfall bei langen Verlegestrecken von RGB-LED-Streifen?

Verwenden Sie Signalverstärker und zusätzliche Netzteile an verschiedenen Punkten entlang des Streifens, um eine gleichmäßige Helligkeit und Farbwiedergabe zu gewährleisten.

5.7. Kann ich mehrere RGB-LED-Streifen mit einem einzigen DMX-Controller steuern?

Ja, Sie können mehrere DMX-Decoder an einen Controller anschließen, vorausgesetzt, diese sind ordnungsgemäß adressiert.

5.8. Wie lang darf ein RGB-LED-Streifen maximal sein, wenn er nur von einem Ende aus mit Strom versorgt wird?

Bei 12-V-Streifen liegt die Grenze typischerweise bei etwa 5 Metern. Bei 24-V-Streifen können bis zu 10 Meter von einem Ende aus versorgt werden.

9. Fazit

Die Verkabelung von RGB-LED-Streifen ist denkbar einfach – ganz gleich, ob Sie sich für die Standardverbindung, eine erweiterte Verbindung für lange Strecken oder die DMX-Verbindungsmethode entscheiden. Durch die Verwendung der richtigen Komponenten und eine korrekte Verkabelung können Sie in jeder Umgebung eine lebendige und individuell anpassbare Beleuchtung genießen. Eine sorgfältige Planung und die richtige Produktauswahl sind der Schlüssel zu einer erfolgreichen Installation.
