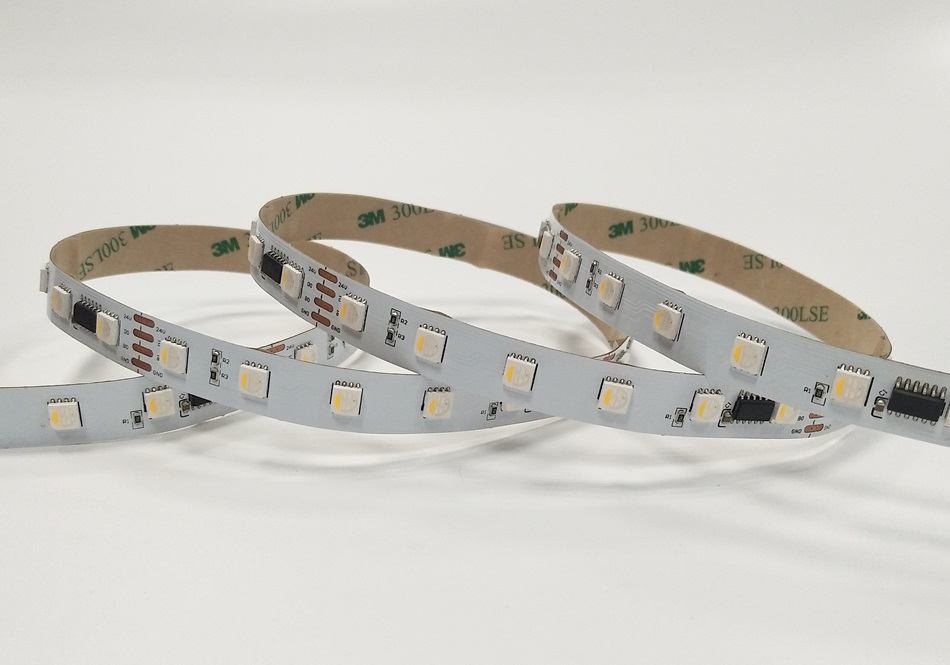

WS2814A LED -Streifenlicht

Das Datenprotokoll verwendet eine einzelne Zeilenrückgabe an Null -Code -Kommunikationsmethode. Nachdem der Chip eingeschaltet und zurückgesetzt wurde, empfängt das DIN -Ende die vom Controller übertragenen Daten. Die ersten 32 -Bit -Daten werden vom ersten Chip extrahiert und an den Datenverriegelung im Chip gesendet. Die verbleibenden Daten werden durch die interne Formungsschaltung verarbeitet und verstärkt und dann durch den DO -Port an das nächste kaskadierte Pixel übertragen. Nach jeder Pixelübertragung wird das Signal um 32 Bit reduziert. Der Chip nimmt die automatische Formungs- und Weiterleitungstechnologie an, sodass die Anzahl der kaskadierten Pixel nicht durch Signalübertragung begrenzt ist und nur durch Anforderungen an die Signalübertragungsgeschwindigkeit begrenzt ist.

Der Datenverriegelung innerhalb des Chips generiert anhand der empfangenen 32 -Bit -Daten unterschiedliche Arbeitszyklus -Steuerungssignale an den Anschlüssen des Outg-, OUB- und OutW -Steuerelements. Wenn Sie darauf warten, dass das DIN -Terminal das Reset -Signal eingibt, senden alle Chips die empfangenen Daten synchron an jedes Segment. Der Chip empfängt neue Daten, nachdem das Signal gebündelt ist. Nach dem Empfangen der ersten 32 -Bit -Daten leitet er es über den DO -Port an den Datenport weiter, bevor der Chip den Reset -Code empfängt, die ursprüngliche Ausgabe des Outg, Outg, OutB und Outw-Stifte bleiben unverändert, bis es 280 μ erreicht, nachdem der Ressieg-Code mit niedrigem Niveau über s den CHIP die gerade für die Out-, Outg-, Outb- und Outw-Stifte empfangene 32-Bit-PWM-Datenimpulsbreite ausgibt.

Geben Sie 8 SOPs an

Hauptmerkmale

1) R, G, B, W -Ausgangsanschlüsse stand der Spannung von 20 V, und Din -Ports stand der Spannung von 9 V.

2) Der Chip ist mit einem eingebauten Spannungsregler ausgestattet, und 24 V und unterhalb der Netzteile müssen nur einen Widerstand an den IC VDD-Pin anschließen, ohne dass ein externer Spannungsregler erforderlich ist.

3) Eingebaute Signalformungsschaltung empfängt jedes Pixel ein Signal und erfährt vor Ausgang eine Wellenformformung, um sicherzustellen, dass sich nicht ansammelt, dass eine Leitungswellenformverzerrung ansammelt.

4) Eingebaute Stromversorgung des Zurücksetzens und Ausschalten von Zurücksetzen von Schaltkreisen.

5) Das PWM -Kontrollanschluss kann 256 Einstellungsstufen mit einer Scanfrequenz von 2 kHz erreichen.

6) Serienkaskadenschnittstelle, die Daten über eine einzelne Signallinie empfangen und dekodieren kann.

7) Es besteht keine Notwendigkeit, einen Stromkreis hinzuzufügen, wenn der Übertragungsabstand zwischen zwei Punkten 5 Meter nicht überschreitet.

8) Die Lichtfarbe ist sehr konsistent und kostengünstig.

9) Wenn die Aktualisierungsrate 30 Frames pro Sekunde beträgt, sollte die Anzahl der Kaskaden nicht weniger als 1024 Punkte betragen.

10) Die Datenübertragungsgeschwindigkeit kann 800 kbit / s erreichen.

Hauptantragsbereiche

1) LED Full Color Luminous Character Light -Schnur, LED Full Color Weiche Lichtstreifen Hartlicht Streifen, LED -Wächterröhrchen.

2) LED Point Light Source, LED -Pixelbildschirm, LED unregelmäßiger Bildschirm

WS2814 LED -Streifen ist besser als TM1814 SM16704 WS2814A LED -Streifen

Auf der Grundlage von TM1814/SM16704/WS2814A Magic Light Strip gibt es jetzt auch WS2814 RGBW Magic Light Strip. WS2814 IC entspricht der aktualisierten Version von TM1814/SM16704/WS2814A. Es hat die gesamte Leistung dieses gewöhnlichen RGBW sowie einen zusätzlichen Haltepunkt. Mit der Funktion der Wiederaufnahme der Übertragung wirkt sich die Beschädigung eines einzelnen IC nicht auf die Qualität der nachfolgenden Lichtstreifen aus, sodass die Leistung stabiler ist.
