El protocolo de datos adopta un método de comunicación de código cero de retorno de una sola línea. Después de encender y reiniciar el chip, el extremo DIN recibe los datos transmitidos desde el controlador. Los primeros datos de 32 bits enviados son extraídos por el primer chip y enviados al pestillo de datos dentro del chip. Los datos restantes son procesados y amplificados por el circuito de conformación interno y luego transmitidos al siguiente píxel en cascada a través del puerto DO. Después de cada transmisión de píxeles, la señal se reduce en 32 bits. El chip adopta tecnología de modelado y reenvío automático, de modo que la cantidad de píxeles en cascada no está limitada por la transmisión de la señal, solo por los requisitos de velocidad de transmisión de la señal.

El pestillo de datos dentro del chip genera diferentes señales de control del ciclo de trabajo en los terminales de control OUTR, OUTG, OUTB y OUTW en función de los datos de 32 bits recibidos. Mientras se espera que el terminal DIN ingrese la señal RESET, todos los chips envían sincrónicamente los datos recibidos a cada segmento. El chip recibirá nuevos datos después de agrupar la señal y, después de recibir los datos iniciales de 32 bits, los reenviará al puerto de datos a través del puerto DO. Antes de que el chip reciba el código RESET, la salida original de OUTR, OUTG, Los pines OUTB y OUTW permanecen sin cambios hasta que alcanza 280 μ. Después del código RESET de bajo nivel anterior a s, el chip envía el ancho de pulso de datos PWM de 32 bits recién recibido a los pines OUTR, OUTG, OUTB y OUTW.

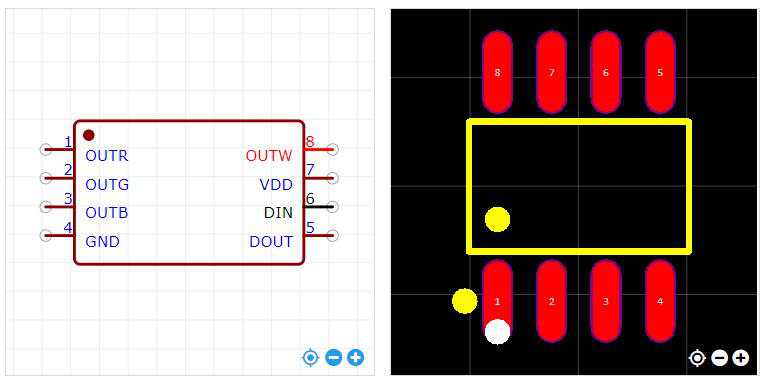

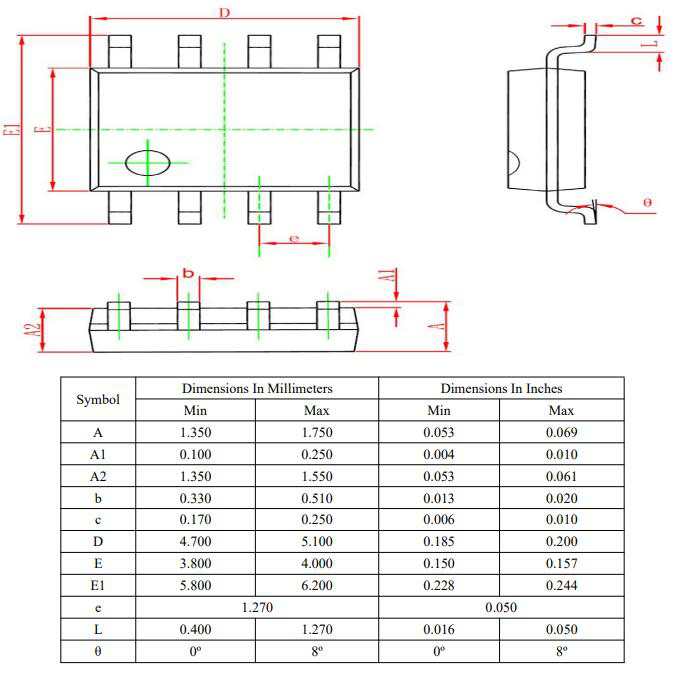

Proporcionar 8 SOP.

principales características

1) Los puertos de salida R, G, B, W soportan un voltaje de 20 V y los puertos DIN soportan un voltaje de 9 V.

2) El chip está equipado con un regulador de voltaje incorporado, y las fuentes de alimentación de 24 V y menos solo necesitan conectar una resistencia al pin IC VDD, sin la necesidad de un regulador de voltaje externo.

3) Circuito de modelado de señal incorporado, cualquier píxel recibe una señal y se somete a un modelado de forma de onda antes de emitirse, lo que garantiza que la distorsión de la forma de onda de línea no se acumule.

4) Circuitos integrados de reinicio y apagado de encendido.

5) El terminal de control PWM puede alcanzar 256 niveles de ajuste, con una frecuencia de escaneo de 2 KHz.

6) Interfaz serie en cascada, capaz de recibir y decodificar datos a través de una única línea de señal.

7) No es necesario agregar ningún circuito cuando la distancia de transmisión entre dos puntos cualesquiera no exceda los 5 metros.

8) El color de la luz es muy consistente y rentable.

9) Cuando la frecuencia de actualización es de 30 fotogramas/segundo, el número de cascadas no debe ser inferior a 1024 puntos.

10) La velocidad de transmisión de datos puede alcanzar los 800 Kbps.

Principales áreas de aplicación

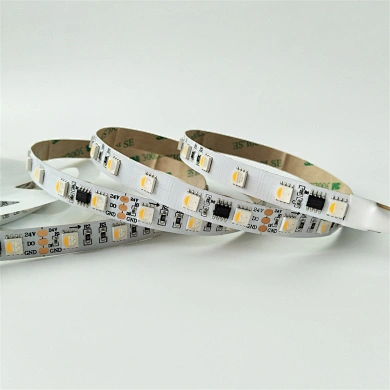

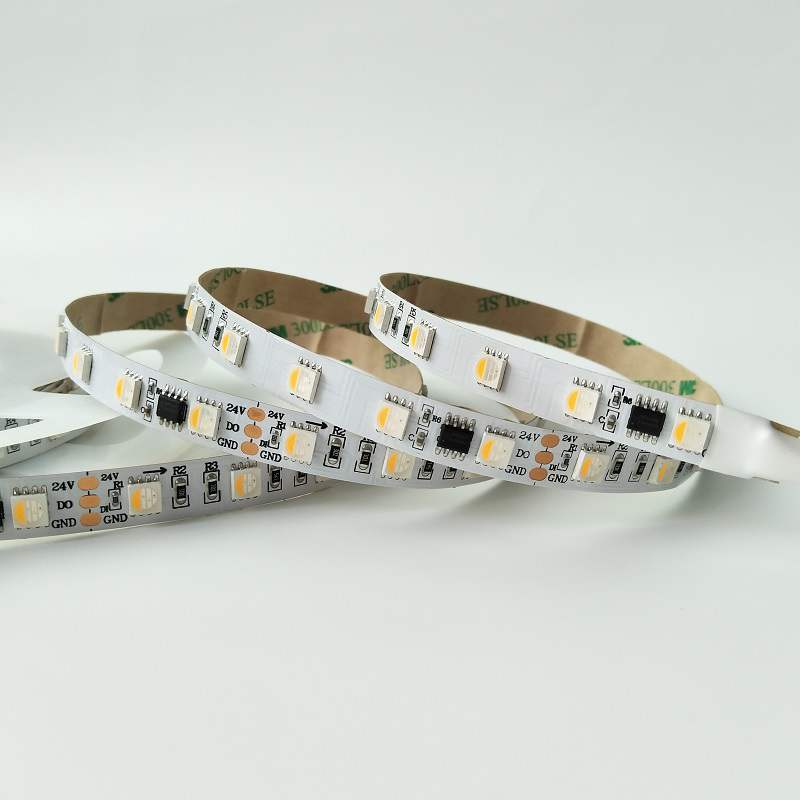

1) Cadena de luces LED con caracteres luminosos a todo color, tira de luz LED suave a todo color, tira de luz dura, tubo de barandilla LED.

2) Fuente de luz puntual LED, pantalla LED de píxeles, pantalla LED irregular
