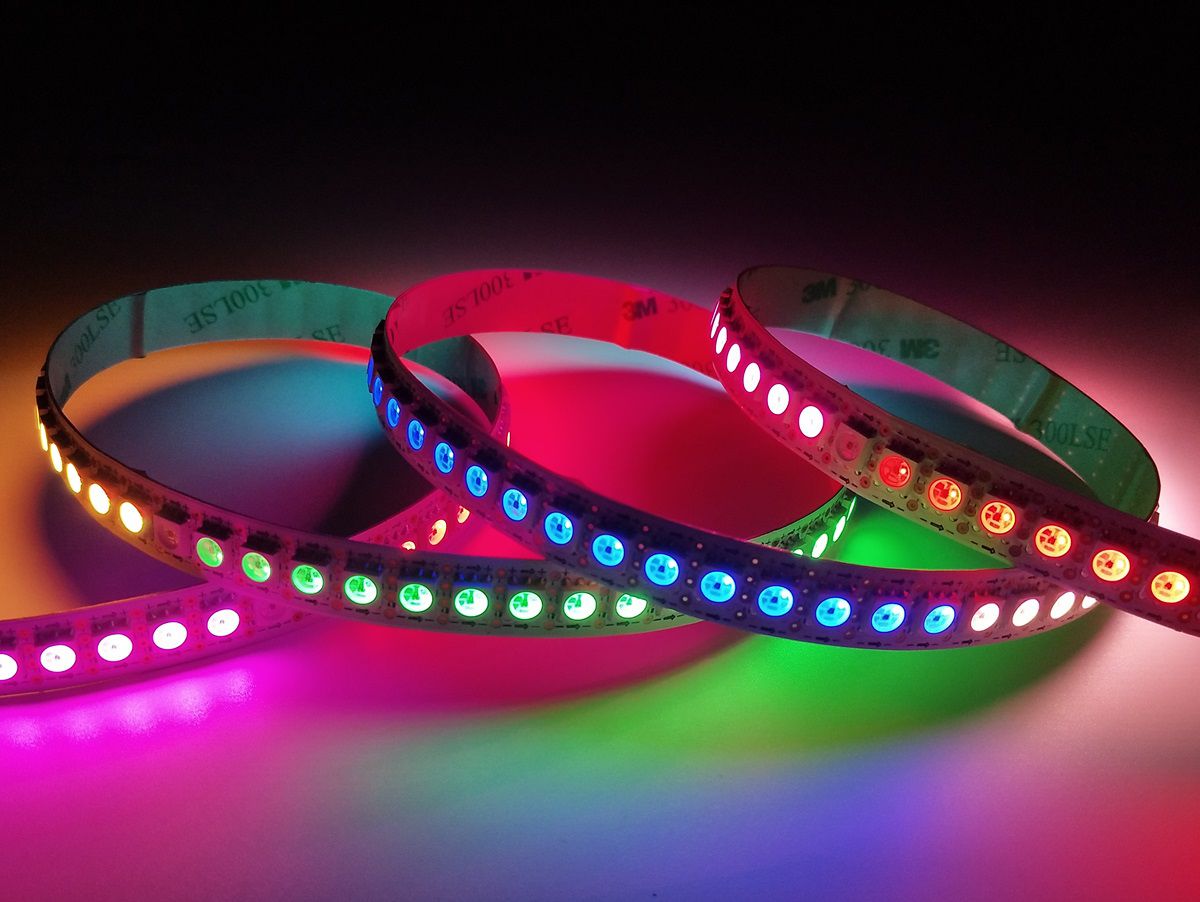

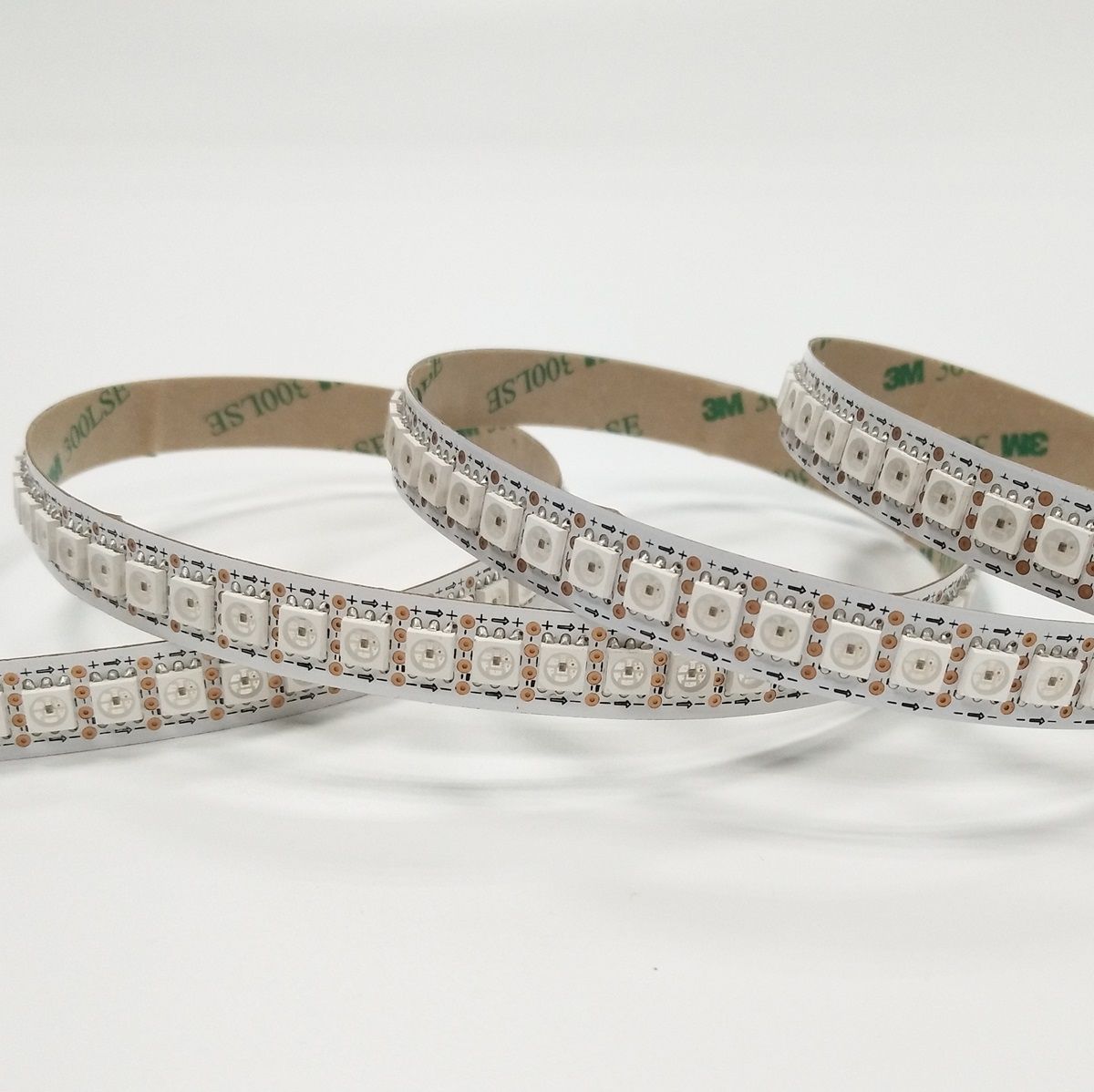

Estas tiras de LED RGB flexibles basadas en el controlador IC/LED SK9822 son una manera fácil de agregar efectos de iluminación complejos a un proyecto. Cada LED tiene un controlador integrado que le permite controlar el color y el brillo de cada LED. El SK9822 tiene un control de corriente constante, por lo que las caídas de voltaje causadas por la resistencia en las conexiones de alimentación largas tienen poco efecto en el color y el brillo del SK9822 siempre que el voltaje se mantenga por encima de 3,5 V.

En contraste con el SK6812 utilizado en algunas de nuestras otras tiras de LED similares, que utilizan una interfaz de control de un solo cable especializada y requieren una sincronización estricta, el SK9822 utiliza una interfaz SPI estándar para el control (con datos y señales de reloj independientes) y no tiene un control específico. requisitos de tiempo, por lo que es mucho más fácil de controlar. Otra característica útil del SK9822 es un registro de control de brillo adicional de 5 bits que le permite atenuar su tira de LED sin dejar de tener un control de color de 24 bits. Vea a continuación una comparación más detallada de SK9822 y SK6812.

Estas tiras LED basadas en SK9822 funcionan como un reemplazo directo para nuestras tiras antiguas basadas en APA102C en muchas aplicaciones. Sin embargo, debido a las ligeras diferencias de color, generalmente no recomendamos usar el SK9822 y el APA102C juntos en el mismo proyecto. Además, debido a una ligera diferencia en el protocolo, es posible que deba actualizar su código para manejar el SK9822. Vea a continuación una comparación más detallada de SK9822 y APA102C.

Al igual que el SK9822, el SK6812 que se usa en algunas de nuestras tiras LED también combina un LED RGB y un controlador en un solo paquete de tamaño 5050. Sin embargo, mientras que el SK6812 usa una interfaz de control de un solo cable con estrictos requisitos de tiempo, el SK9822 usa una interfaz SPI estándar, con datos y señales de reloj separados que le permiten aceptar una amplia gama de velocidades de comunicación; la compensación es que se requieren dos líneas de E/S para controlarlo en lugar de solo una.

El SK9822 proporciona un control de brillo de 5 bits que no está disponible en el SK6812. Esta función se puede usar para atenuar la tira de LED mientras se mantiene el control de color de 24 bits.

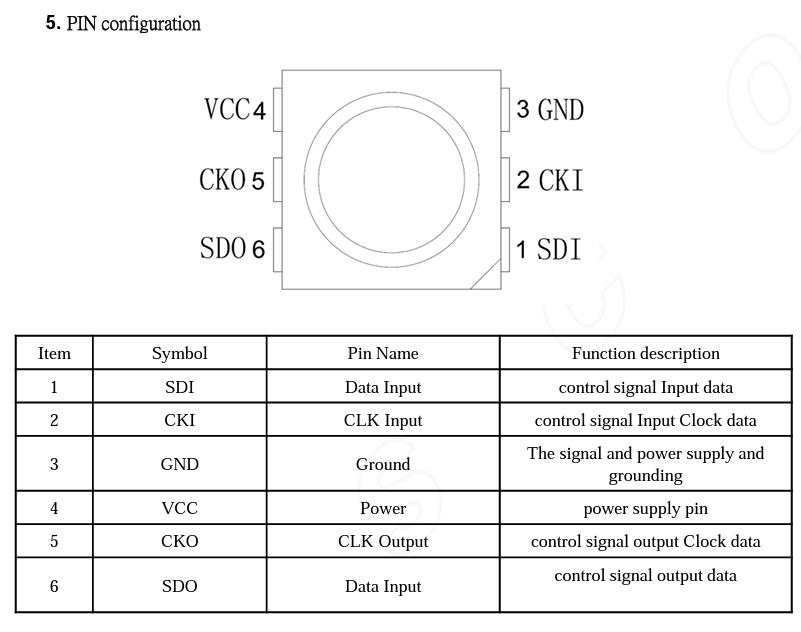

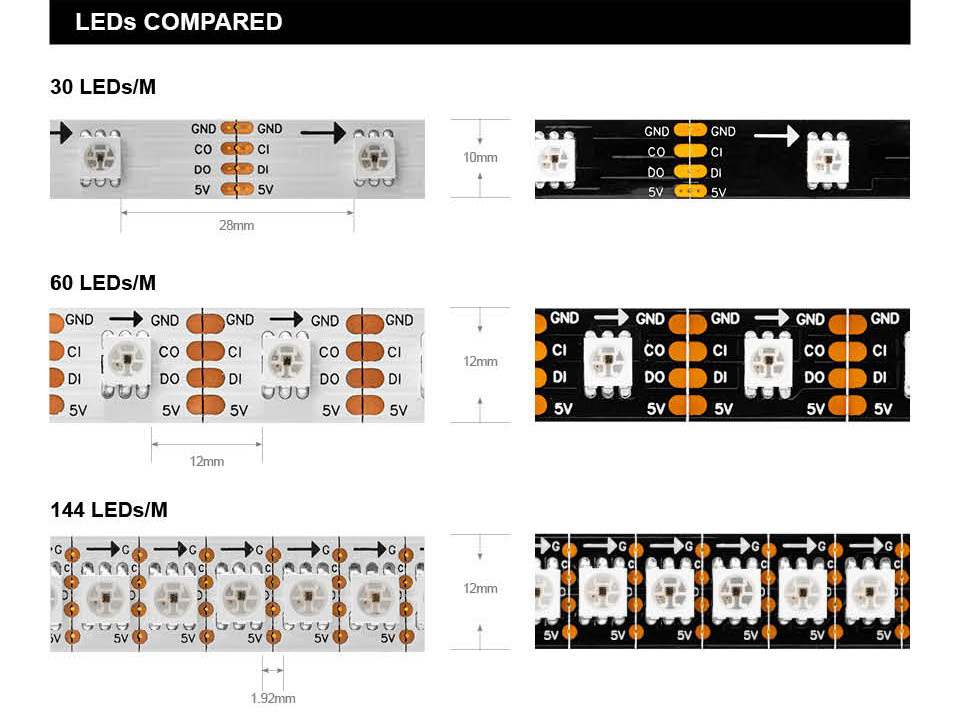

Si bien nuestras tiras SK6812 y SK9822 son físicamente muy similares, no son funcionalmente compatibles entre sí. La forma más fácil de distinguirlos es observar los conectores de los extremos de las tiras y las conexiones entre cada segmento LED: las tiras SK6812 tienen tres conexiones (alimentación, datos y tierra), mientras que las tiras SK9822 tienen cuatro (alimentación, reloj, datos, y tierra).

El SK9822 es muy similar al APA102C que se usa en algunos de nuestros productos LED más antiguos y se puede usar como reemplazo directo en casi cualquier aplicación. Los productos LED basados en SK9822 y APA102C se pueden encadenar.

El SK9822 tiene un brillo independiente del voltaje en un amplio rango de voltaje, como se describe en la sección "Consumo de corriente", lo que significa que los colores de los LED no deberían verse afectados por una caída en el voltaje de alimentación tanto como en el APA102C. .

Los colores generados por el SK9822 se ven diferentes a los colores generados por el APA102C. En particular, el canal rojo del SK9822 es relativamente menos brillante, lo que hace que tenga un tinte azul verdoso en comparación con el APA102C. Si bien el registro de brillo del APA102C le permite controlar el brillo de cada LED independientemente de su color, hemos notado que los colores del SK9822 se vuelven menos rojos y más verdes a medida que se reduce el valor de brillo de 5 bits. Además, el SK9822 tiene alguna variación de unidad a unidad en el brillo de su canal rojo, que se puede notar cuando el valor de brillo de 5 bits es bajo, pero generalmente es difícil de ver cuando el valor de brillo de 5 bits es alto.

El SK9822 se puede distinguir del APA102C por inspección visual.
