El protocolo de transferencia de datos utiliza un único modo de comunicación NZR. Después del reinicio de encendido de píxeles, el puerto DIN recibe datos del controlador, el primer píxel recopila datos iniciales de 24 bits y luego se envía al pestillo de datos interno, los otros datos que se remodelan mediante el circuito de amplificación de remodelación de señal interna se envían al siguiente píxel en cascada a través de el puerto DO. Después de la transmisión de cada píxel, la señal se reduce a 24 bits. Cada píxel adopta la tecnología de transmisión de remodelación automática, lo que hace que los números de cascada de píxeles no se limiten a la transmisión de la señal, solo se relacionen con la velocidad de transmisión de la señal.

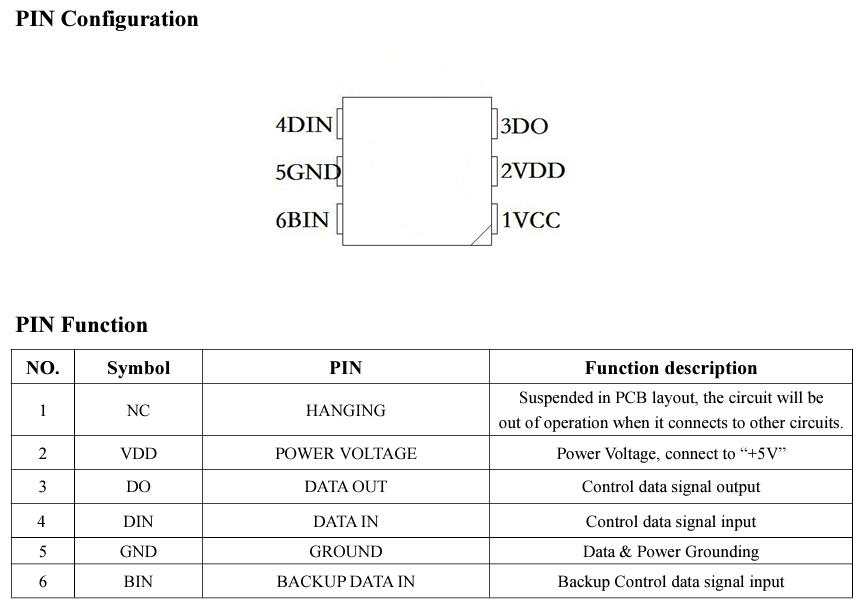

El BIN recibe la señal de datos y luego compara los datos con el lado DIN después de la fagocitosis de datos de 24 bits, si DIN NO recibe la señal, luego cambia a BIN para recibir la señal de entrada, lo que garantiza que cualquier daño del IC no afecte el transmisión de señal en cascada y hacer que el BIN esté en estado de recepción de señal hasta que se reinicie después del apagado. Las actualizaciones de frecuencia de actualización a 2 KHz, frecuencia de fotogramas baja y sin parpadeo aparecen en la cámara de video HD.

250 us o más de tiempo de reinicio, no causará un reinicio incorrecto durante la interrupción, admite la frecuencia más baja y en MCU costoso.

Hay una opción de versión de corriente de 18 mA o 5 mA, y también una opción de versión de alto brillo o rentable. Es decir, WS2813 cuenta con cuatro versiones.

La tira led ws2813 es mejor.

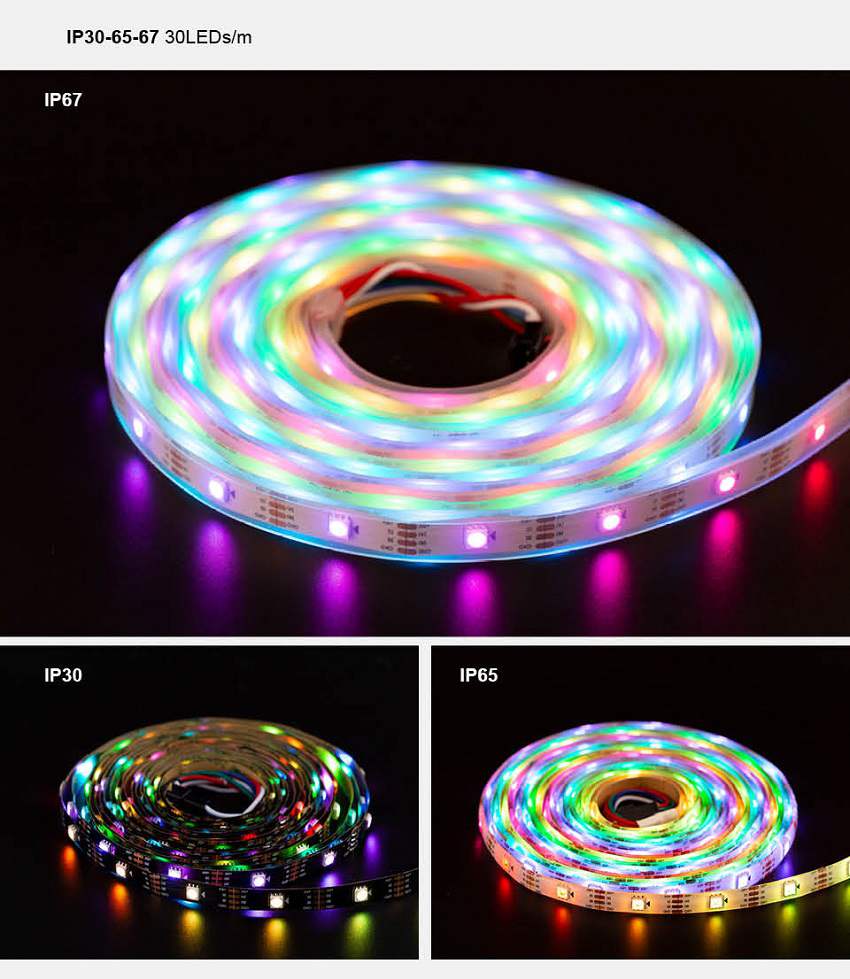

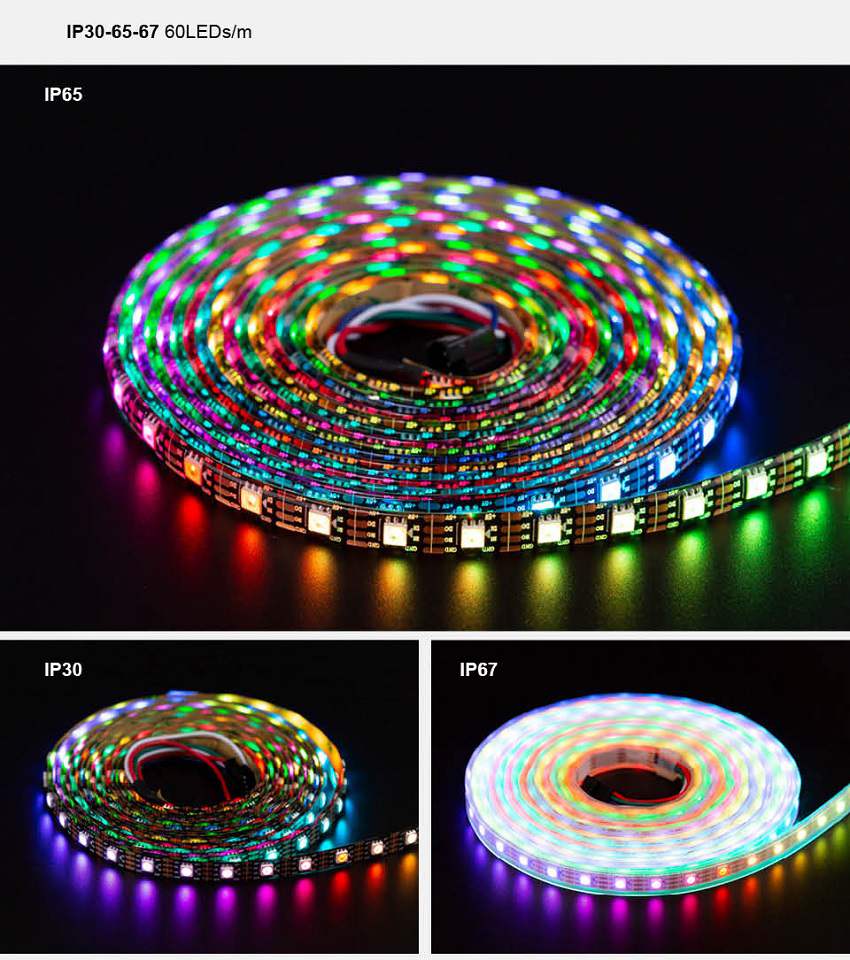

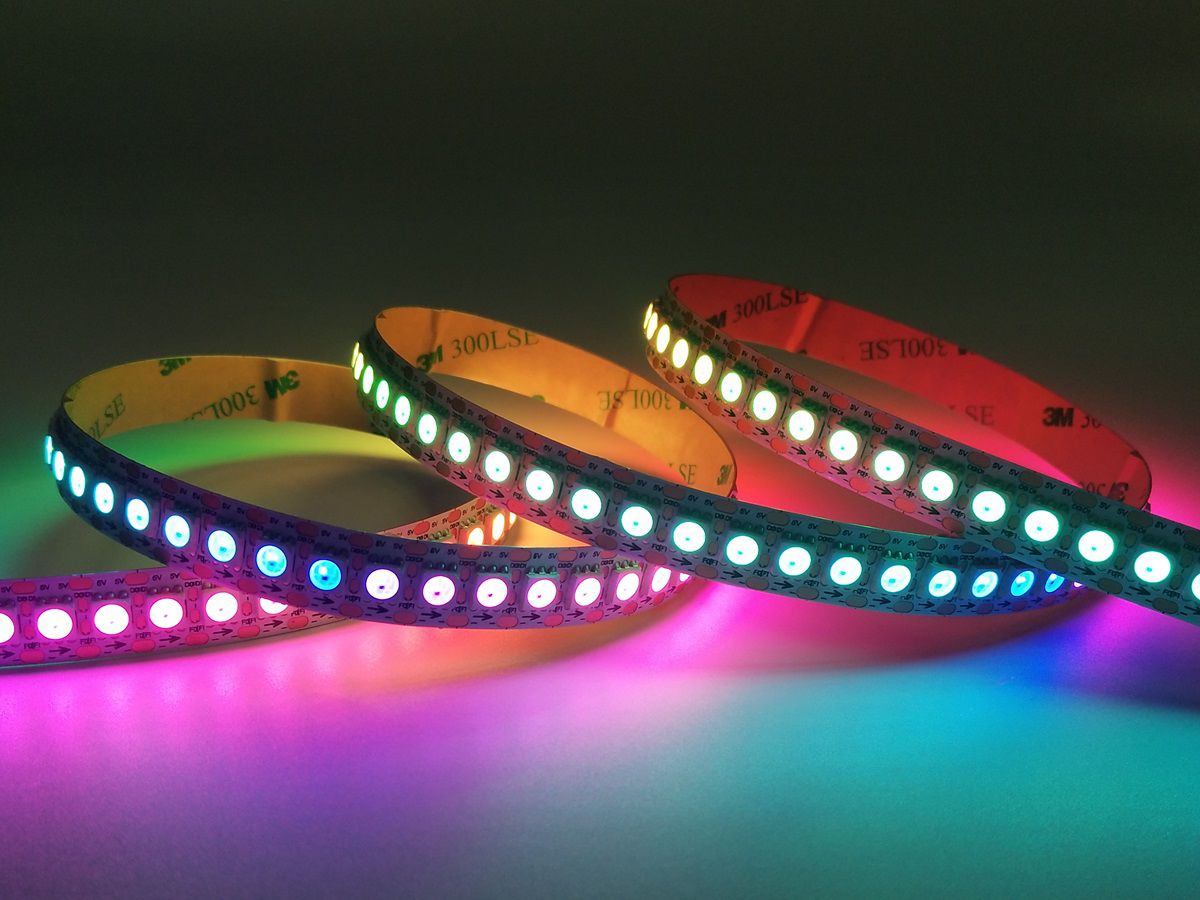

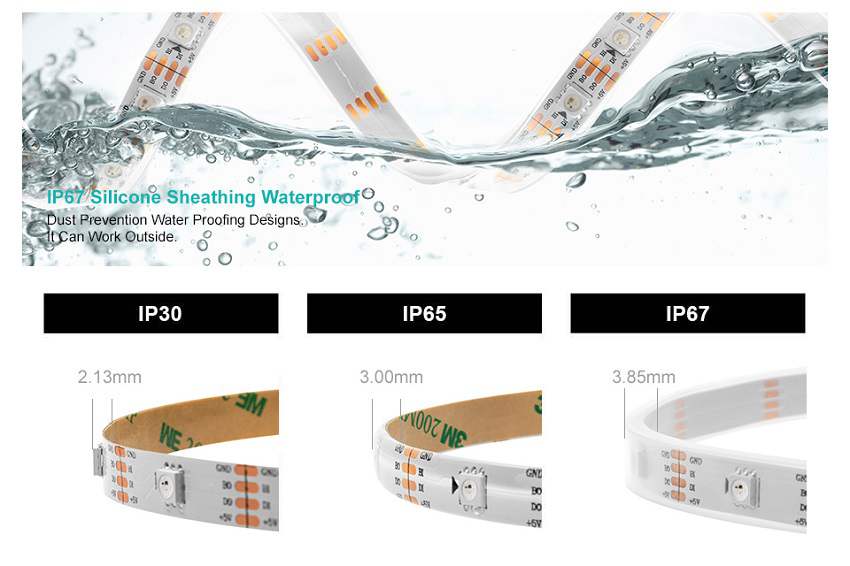

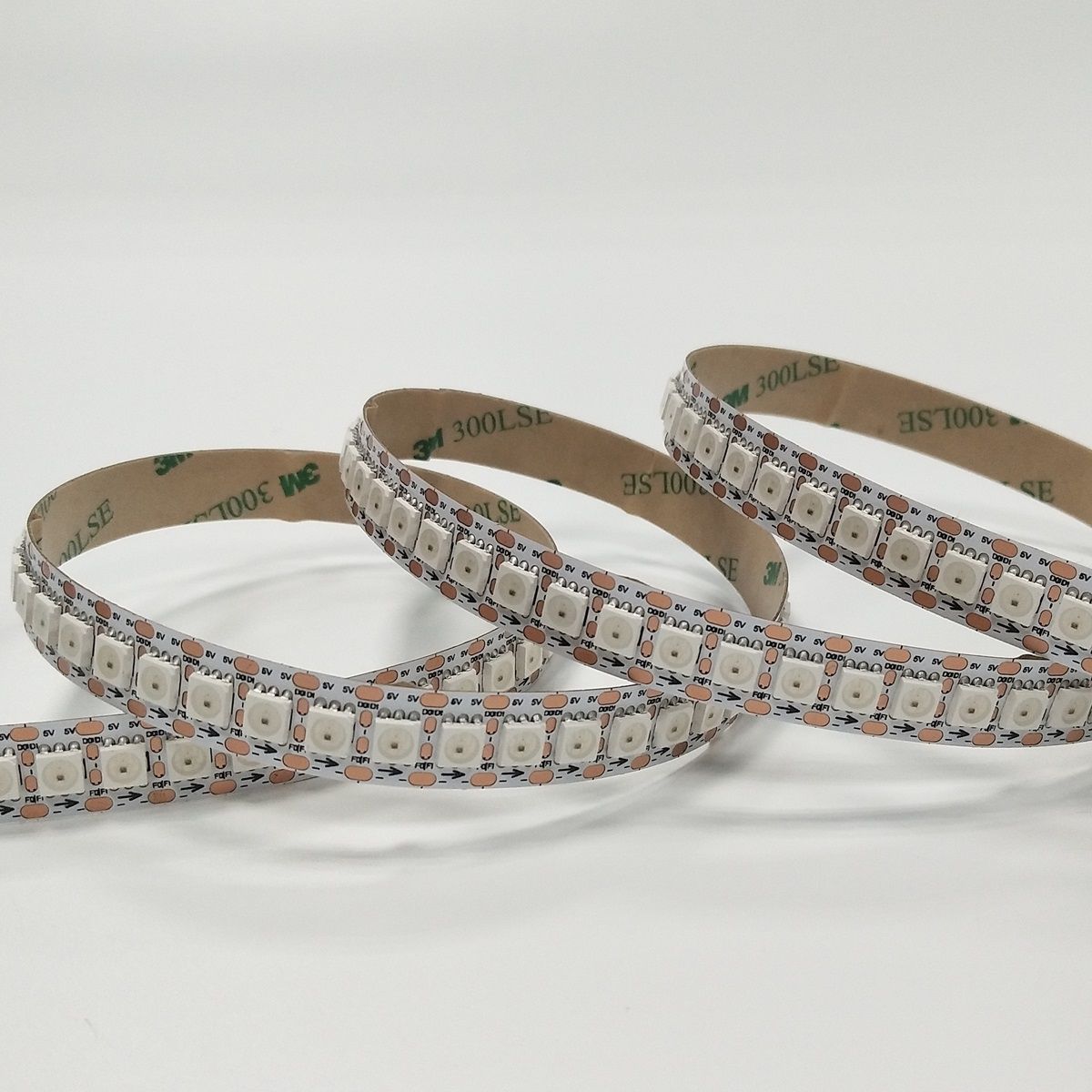

La tira de led ws2813 se puede considerar como una versión actualizada de la tira de led ws2812, disfruta de todas las funciones que tiene la tira de led ws2812.

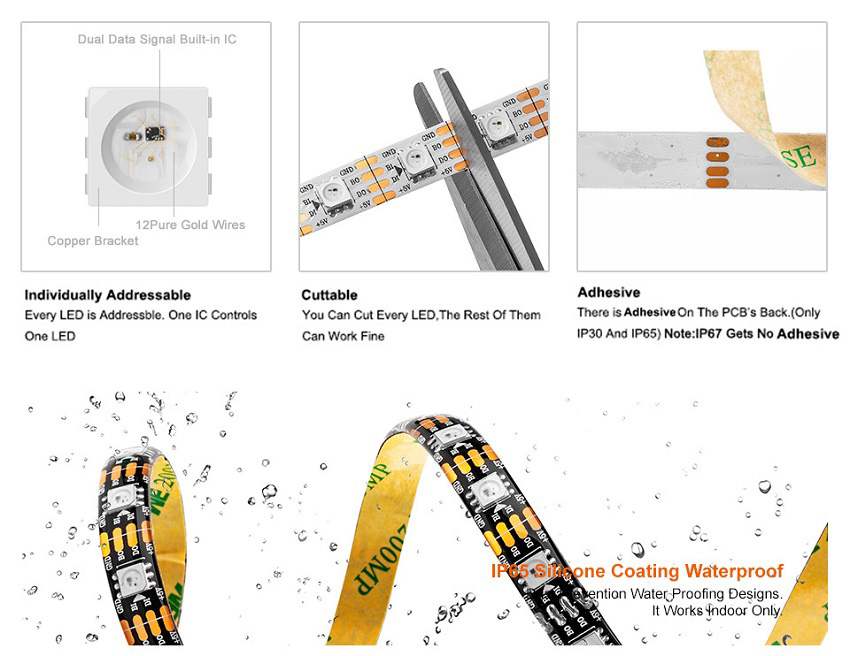

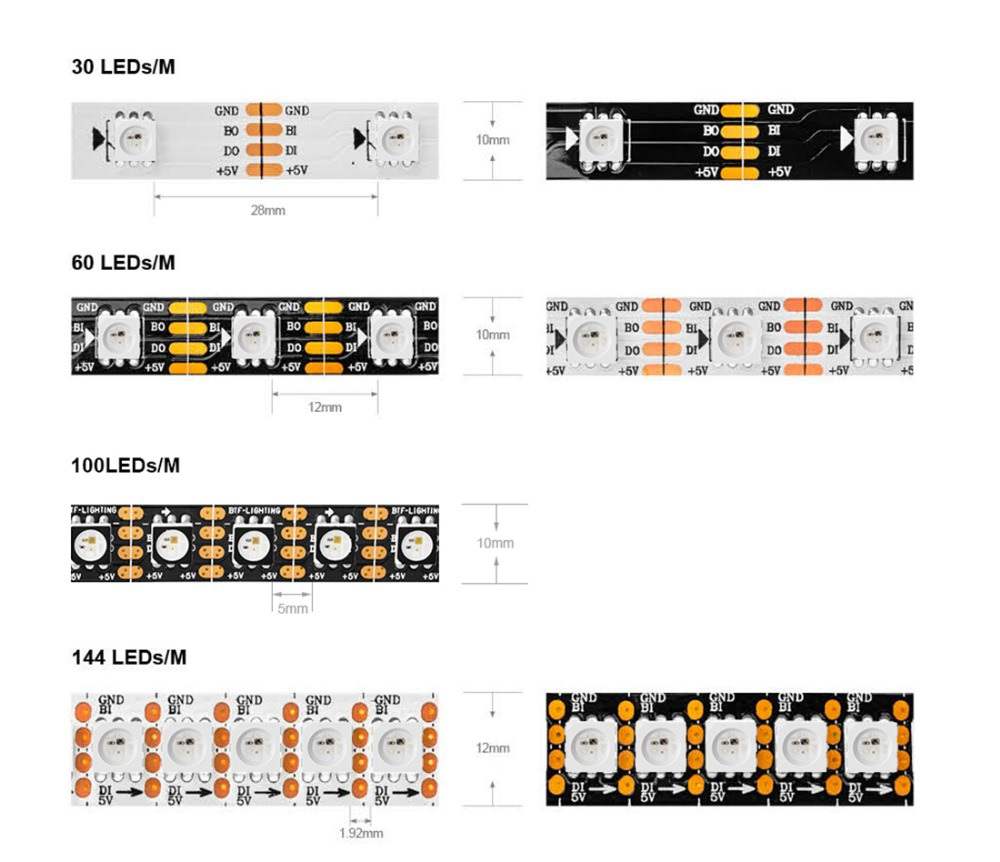

Al mismo tiempo, la tira LED WS2813 está diseñada con un cable de datos y un cable de datos de respaldo. Transmisión continua del punto de ruptura de la señal. Si un LED está dañado, los siguientes LED aún pueden funcionar.

Además, hay tiras de led rgb ws2813 y tiras de led rgbw ws2813 disponibles, mientras que la tira de led ws2812 solo tiene la versión rgb.

Por último, otra ventaja de ws2813 sobre ws2812 es una frecuencia de actualización más rápida que alcanza los 2000 Hz, mientras que ws2812 tiene una frecuencia más baja a 400 Hz. Esto significa que ws2813 produce excelentes efectos de visualización sin parpadeos que se pueden capturar en cámaras HD.

Sí, tanto para WS2812B como para WS2813 se puede usar el mismo microcontrolador.

¿Estás empezando a trabajar con tiras LED? Tenga en cuenta que no comienzan a encenderse cuando solo están conectados a la fuente de alimentación. A diferencia de los LED pasivos estándar, hacer que comiencen a encenderse es más complicado. La barra debe estar conectada al controlador, a través del cual se debe enviar un comando a los LED. Estos pueden ser por ejemplo Arduino y Raspberry Pi. El controlador "notifica" que cada LED tiene color y brillo usando cualquier programa instalado en él.

Los LED de la barra WS2812B tienen un chip incorporado, lo que les permite comunicarse usando un solo cable. Esto significa que se puede controlar una gran cantidad de LED con un solo pin en el controlador. Las tiras LED tienen 3 pines: fuente de alimentación (+5 V), conexión a tierra (GND) y pin de datos (Din y Dout). Los pines de alimentación y tierra se utilizan para alimentar la barra y el pin de datos debe conectarse al controlador (por ejemplo, Raspberry Pi o Arduino).

No debería ser un problema controlar barras que requieren una fuente de alimentación de 5V a través de la salida Arduino de 5 voltios. Pero si decide controlar la barra de LED usando RaspberryPi o ESP8266, que envía señales a 3,3 V, debe convertir la señal de datos de 3,3 voltios en una señal de 5 voltios usando un convertidor de nivel lógico.

Sí, necesita bibliotecas para controlar WS2812B y WS2813 y crear efectos de iluminación inusuales. Las bibliotecas deben diferir según el controlador utilizado. Se pueden descargar desde GitHub.

a. Para Arduino y ESP8266: FastLED, Adafruit_NeoPixel o WS2812FXlibrary.

b. Para Raspberry Pi: biblioteca Python rpi_ws281x

Desde la biblioteca FastLED, puede controlar las tiras de LED WS2813.

Use el tipo "WS2812" y configure la tira de LED especificando el PIN DE DATOS.

El pin DIN (entrada de datos) de la tira LED va al PIN 6 de Arduino con un 470 opcional entre resistencias.

+ 5V de la tira LED va a + 5V de potencia adicional.

GND de la tira de LED va a GND de la fuente de alimentación adicional y a GND de Arduino.

Ahora conecte AMBOS pines centrales de la tira a este pin y la tira debería funcionar.

Esta es una introducción simple de cómo se puede controlar WS2813 con el uso de Arduino.

Recuerde que es posible que pueda hacer que su WS2813 funcione sin ninguna conversión de nivel, pero está realmente seguro porque la línea de datos debe ser de al menos 0,7 * VDD (5 voltios) o alrededor de 3,5 voltios.

El método de diodo es una forma sencilla de reducir ligeramente el voltaje de la fuente de alimentación para que WS2813 pueda leer la salida de 3,3 V de la RasPi.

Sin embargo, debe tener cuidado de usar un diodo que pueda acomodar toda la corriente extraída del WS2813.

Los diodos de Adafruit que se venden solo gestionan 1 amperio de corriente continua, por lo que son perfectos para conducir hasta unos 16 de ellos con un máximo de 100 % de blanco brillante, y unos 50 WS2813 si están todos iluminados con diferentes colores.

Además, debido a que el LED WS2813 no funciona a 5 voltios, es posible que estén un poco más tenues de lo normal.

Un chip convertidor de nivel como el 74AHCT125 es un mejor proceso, ya que convierte la salida de 3,3 V de la RasPi a 5 V sin limitar la potencia del WS2813.

¡Para que funcione, WS2813 debe estar vinculado a GPIO10, GPIO12, GPIO18 o GPIO21! El pin básico es GPIO18.

¡Tenga cuidado de que solo pueda producir una raya a la vez!

Si tiene más de uno, conéctelos y luego conéctelos a través de una sola conexión a su Raspberry Pi.

Los siguientes diagramas de cableado se pueden usar para vincular su WS2813 a su Raspberry Pi.

Es muy fácil cablear el LED WS2813 para que funcione con una Raspberry Pi.

El único desafío que se debe abordar es traducir el GPIO de 3,3 V a alrededor de 5 V para que lo lea el WS2813.

Puede hacer esta conversión de nivel de dos maneras, ya sea con un diodo de potencia 1N4001 básico o con un chip convertidor de nivel como el 74AHCT125.

El LED WS2813 puede funcionar con voltajes ligeramente más altos.

Esto depende de los componentes de soporte adicionales alrededor del chip, según el espacio, los costos y la aplicación más probable disponible.

Para obtener orientación sobre los límites de voltaje aceptables para cada tipo, consulte la página de descripción del producto específico.

Apunte a 5 voltios cuando tenga dudas.

Los voltajes más bajos siempre son aceptables, con la sugerencia de que los LED se atenúan un poco.

Hay un límite por debajo del cual el LED no se encenderá o comenzará a mostrar el color incorrecto.

Cada WS2813 consume hasta 60 miliamperios en blanco (rojo + verde + azul) con el brillo máximo.

Sin embargo, es raro que todos los píxeles se enciendan de esta manera, en uso real.

El sorteo actual será mucho menor al mezclar colores y mostrar animaciones.

En todas las circunstancias, es imposible estimar un solo número, pero usamos 1/3 de esto (20 mA por píxel) como regla general sin efectos nocivos.

Pero si sabe con certeza que con el brillo máximo, necesita cada píxel encendido, use la cifra completa de 60 mA.

Para estimar las necesidades de la fuente de alimentación, multiplique la cantidad de píxeles por 20, luego divida el resultado por 1000 en amperios para la regla general de clasificación de la fuente de alimentación.

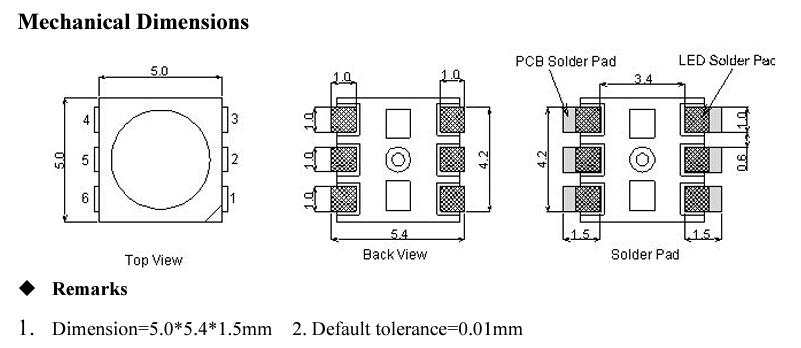

La fuente de luz integrada WS2813 es el último avance en la búsqueda de un LED a todo color rápido, portátil y asequible.

Los LED rojo, verde y azul están integrados en un pequeño paquete de montaje en superficie operado por un solo cable, junto con un chip controlador.

El primer interruptor en la fuente de alimentación, deje que el voltaje se estabilice, luego conecte los píxeles (primero con GND).

A través de WS2813 individuales consume hasta 60 miliamperios de color blanco (rojo + verde + azul) con el brillo máximo.

Sin embargo, es poco común que todos los píxeles se cambien de esta manera, en el uso real.
