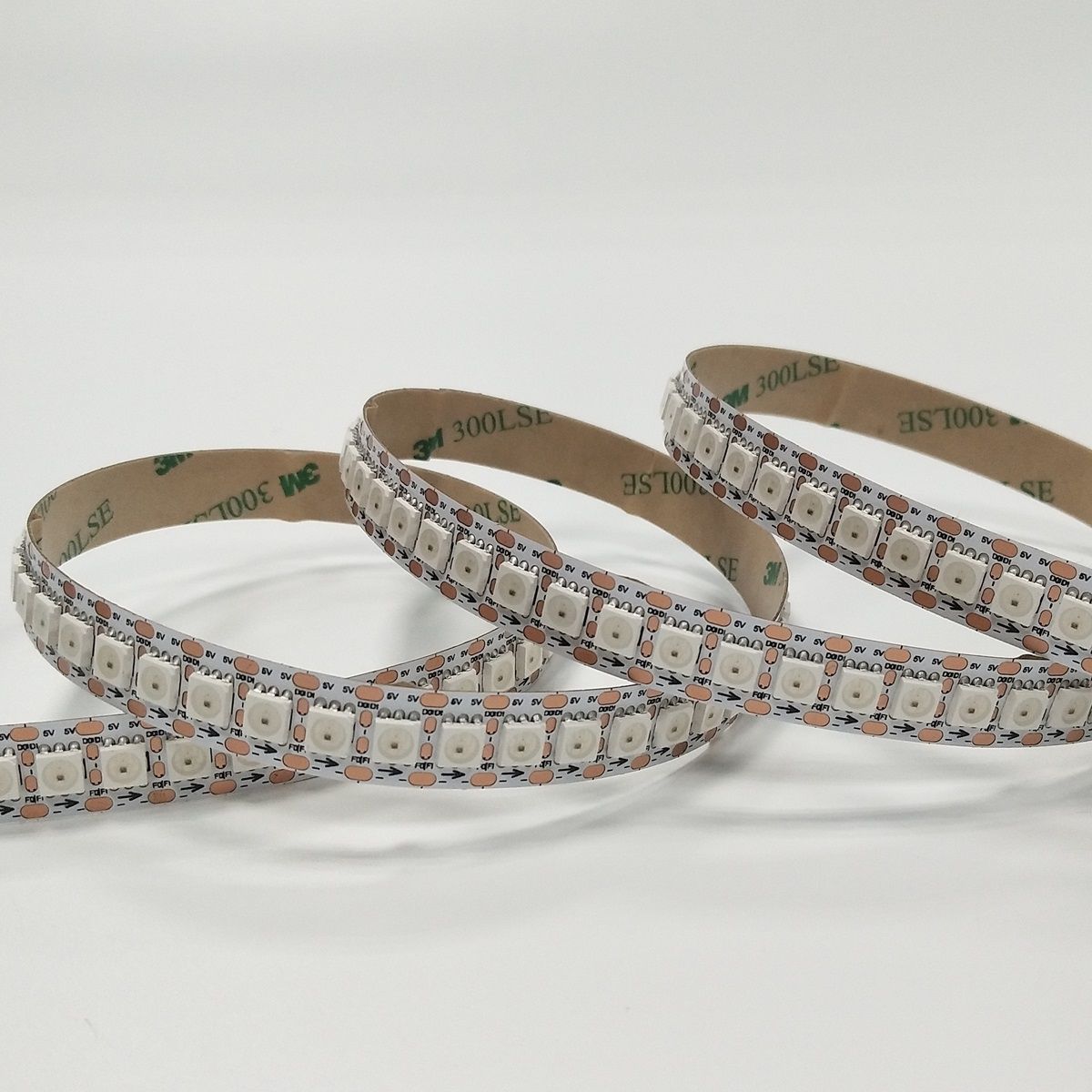

数据传输协议采用单NZR通信方式。 像素点上电复位后，DIN 端口接收来自控制器的数据，第一个像素点采集初始 24 位数据，然后发送到内部数据锁存器，其余数据经内部信号整形放大电路整形后发送到下一个级联像素点。 DO 端口。 每个像素传输后，信号减少24bit。 每个像素均采用自动整形传输技术，使得像素级联数量不受信号传输的限制，只与信号传输的速度有关。

BIN接收数据信号，吞噬24bit数据后与DIN端进行比较，如果DIN没有接收到信号，则切换到BIN接收输入信号，保证任何IC的损坏不影响正常工作。 信号级联传输，使BIN处于接收信号状态，直至断电重启。 刷新频率更新至2KHz，低帧频，高清摄像机无闪烁现象。

250us或更长的复位时间，中断时不会导致错误复位，支持较低的频率和昂贵的MCU。

有18mA或5mA电流版本选择，也有高亮度或高性价比版本选择。 也就是说，WS2813提供了四个版本。

ws2813灯条比较好。

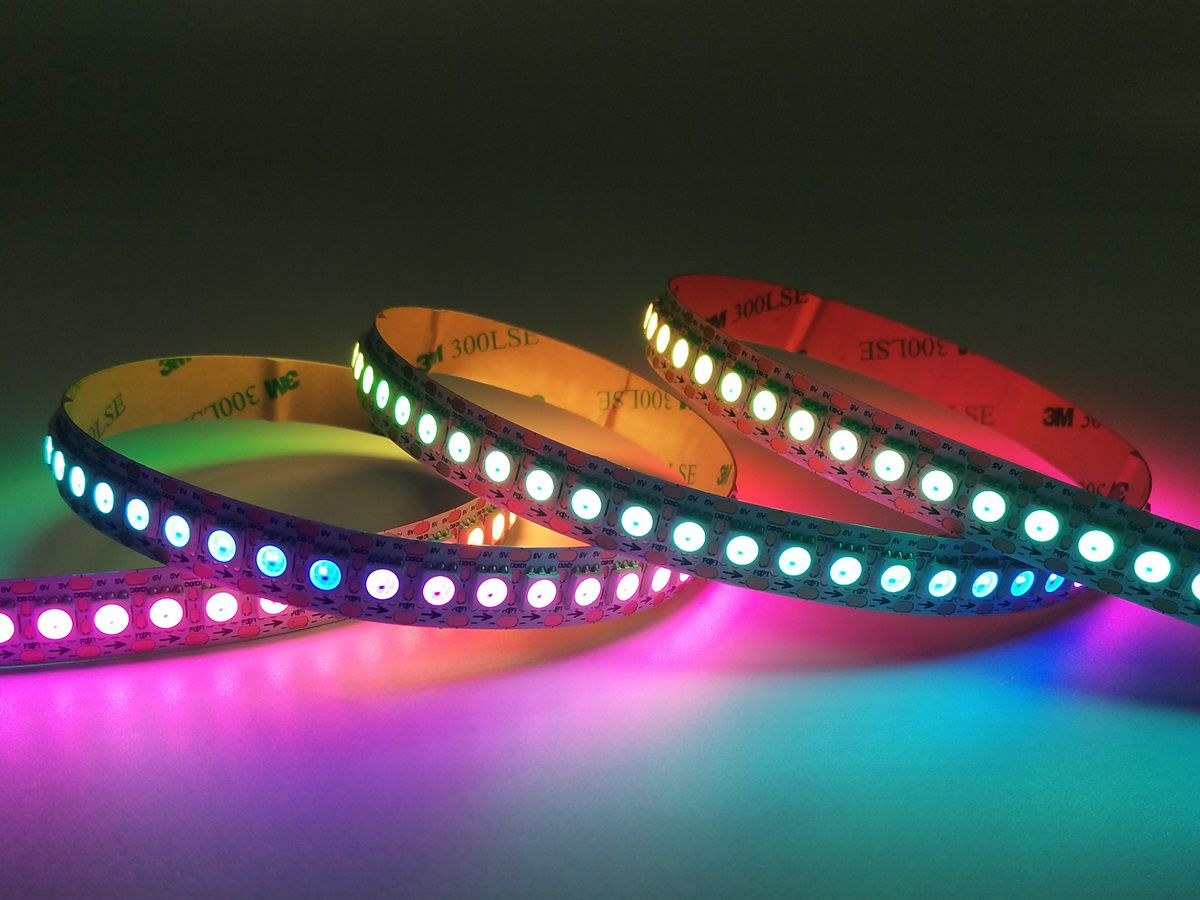

ws2813灯带可以看作是ws2812灯带的更新版本，它具有ws2812灯带的所有功能。

同时，WS2813灯带设计有一根数据线和一根备用数据线。 信号断点续传。 如果其中一个 LED 损坏，后面的 LED 仍然可以工作。

另外，ws2813灯条有RGB版本和WS2813灯条两种，而WS2812灯条只有RGB版本。

最后，ws2813相对于ws2812的另一个优势是刷新率更快，达到2000Hz，而ws2812的频率较低，为400Hz。 这意味着ws2813可以产生出色的无闪烁显示效果，可以在高清摄像机上捕捉到。

是的，WS2812B 和 WS2813 可以使用相同的微控制器。

您刚刚开始使用 LED 灯带吗？ 请注意，当它们仅连接到电源时，它们不会开始亮起。 与标准无源 LED 不同，让它们开始发光更加复杂。 该条必须连接到控制器，通过控制器将命令发送到 LED。 例如，这些可以是 Arduino 和 Raspberry Pi。 控制器使用其中安装的任何程序“通知”每个 LED 具有颜色和亮度。

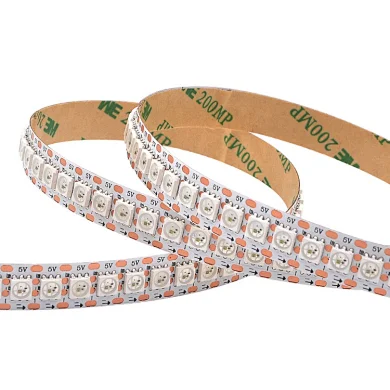

WS2812B 灯条的 LED 具有内置芯片，使它们仅使用一根电缆即可进行通信。 这意味着控制器上的单个引脚可以控制大量 LED。 LED 灯带有 3 个引脚：电源 (+5 V)、接地 (GND) 和数据引脚（Din 和 Dout）。 电源和接地引脚用于为棒供电，数据引脚应连接到控制器（例如 Raspberry Pi 或 Arduino）。

通过 5 伏 Arduino 输出控制需要 5V 电源的条应该不成问题。 但如果您决定使用 RaspberryPi 或 ESP8266 控制 LED 灯条（以 3.3V 发送信号），则应使用逻辑电平转换器将 3.3 伏数据信号转换为 5 伏信号。

是的，您需要LIBRARIES来控制 WS2812B 和 WS2813 并创建不寻常的灯光效果。 库应根据所使用的控制器而有所不同。 它们可以从 GitHub 下载。

A。 对于 Arduino 和 ESP8266：FastLED、Adafruit_NeoPixel 或 WS2812FXlibrary。

b. 对于 Raspberry Pi：Python 库 rpi_ws281x

从 FastLED 库中，您可以控制 WS2813 LED 灯条。

使用类型“WS2812”并通过指定DATA PIN 来设置LED 灯带。

LED 灯条的 DIN（数据输入）引脚连接到 Arduino 引脚 6，电阻之间有一个可选的 470。

LED 灯带的 + 5V 转为额外电源的 + 5V。

LED 灯带的 GND 连接到附加电源的 GND 和 Arduino 的 GND。

现在将条带的两个中心引脚连接到该引脚，条带应该可以工作。

这是一个简单的介绍如何使用Arduino来控制WS2813。

请记住，您可能无需任何电平转换即可让 WS2813 正常工作，但这确实是有保证的，因为数据线需要至少为 0.7*VDD（5 伏），或大约 3.5 伏。

二极管法是一种简单的方法，稍微降低电源电压，以便WS2813可以读取Pi的3.3V输出。

但是，您需要小心使用可以容纳所有 WS2813 消耗电流的二极管。

Adafruit 二极管仅可管理 1 安培的连续电流，因此非常适合驱动最多约 16 个二极管（最大 100% 亮白色），如果它们都以不同颜色发光，则可驱动约 50 个 WS2813。

此外，由于 LED WS2813 的工作电压不是 5 伏，因此它们可能会比平时稍微暗一些。

像 74AHCT125 这样的电平转换器芯片是一个更好的工艺，因为它将 Pi 的 3.3V 输出转换为 5V，而不限制 WS2813 的功率。

为了工作，WS2813 必须连接到 GPIO10、GPIO12、GPIO18 或 GPIO21！ 基本引脚是GPIO18。

请注意，一次只能生产一根条纹！

如果您有多个，请将它们连接在一起，然后通过单个连接将它们连接到您的 Raspberry Pi。

以下接线图可用于将 WS2813 连接到 Raspberry Pi。

将 WS2813 LED 连接到 Raspberry Pi 非常容易。

唯一需要解决的挑战是将 GPIO 从 3.3V 转换为 5V 左右，以便 WS2813 读取。

您可以通过两种方式进行电平转换：使用基本的 1N4001 功率二极管或使用 74AHCT125 等电平转换器芯片。

WS2813 LED可以在稍高的电压下工作。

这取决于芯片周围的额外支持组件，具体取决于空间、成本和最可能的可用应用。

有关每种类型可接受的电压限制的指导，请参阅特定产品描述页面。

如有疑问，请瞄准 5 伏。

较低的电压总是可以接受的，建议 LED 稍微变暗。

有一个限制，低于该限制 LED 就不会亮起，或者开始显示错误的颜色。

每个 WS2813 在最大亮度下消耗高达 60 毫安的白色（红 + 绿 + 蓝）电流。

不过，在实际使用中，所有像素都以这种方式开启的情况并不多见。

混合颜色和显示动画时，当前绘制会少得多。

对于所有情况，都不可能估计单个数字，但我们使用其中的 1/3（每像素 20 mA）作为粗略的经验法则，不会产生任何不良影响。

但如果您知道在最大亮度下需要打开每个像素，请使用完整的 60 mA 数字。

要估计电源需求，请将像素数乘以 20，然后将结果除以 1000 安培，即可得出电源额定值的经验法则。

WS2813 集成光源是寻找快速、便携且经济实惠的全彩 LED 的最新进展。

红色、绿色和蓝色 LED 集成在小型表面贴装封装中，由单根电缆和驱动器芯片驱动。

首先打开电源，让电压稳定，然后连接像素（首先与GND）。

通过单个 WS2813，在最大亮度下可汲取高达 60 毫安的白色（红+绿+蓝）电流。

然而，在实际使用中，所有像素都以这种方式切换的情况并不常见。
