型号:HR00-WS2814-rgbw-130-24

型号:HR00-WS2814-rgbw-60-12
- 1
ws2814是什么?
WS2814是四通道LED驱动控制专用电路。 该芯片包含智能数字接口数据锁存信号整形放大驱动电路、高精度内部振荡器、12V高压可编程恒流输出驱动器、高精度恒流控制模块。 这保证了驱动电路上像素光的颜色高度一致。

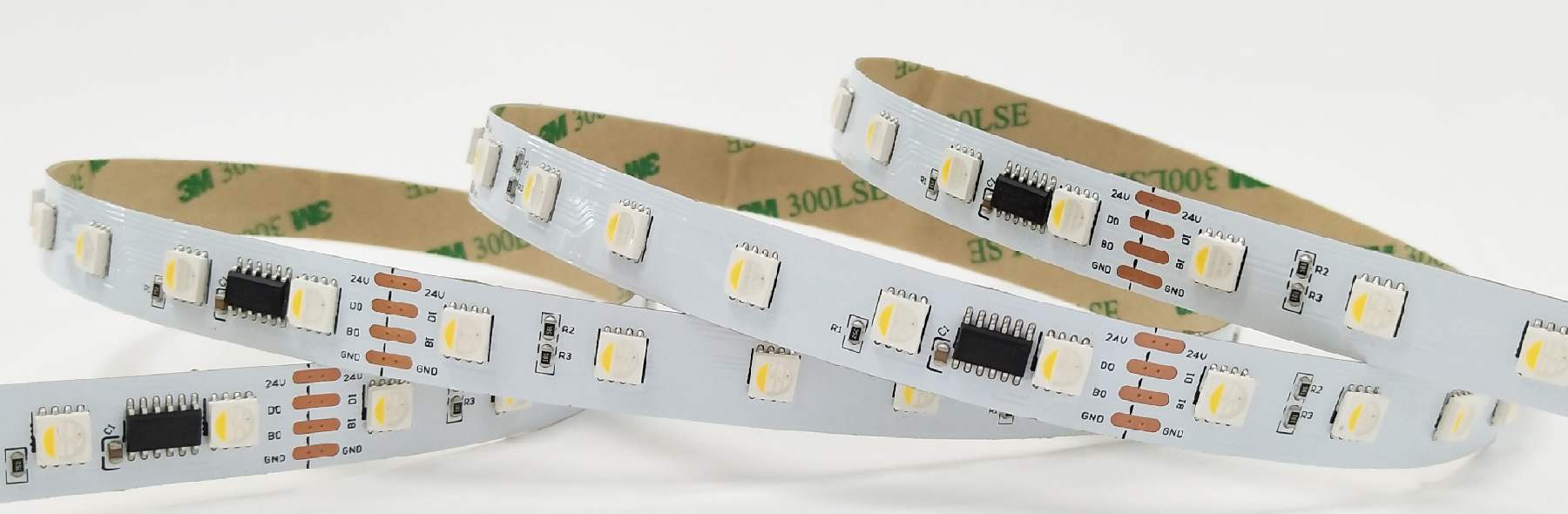

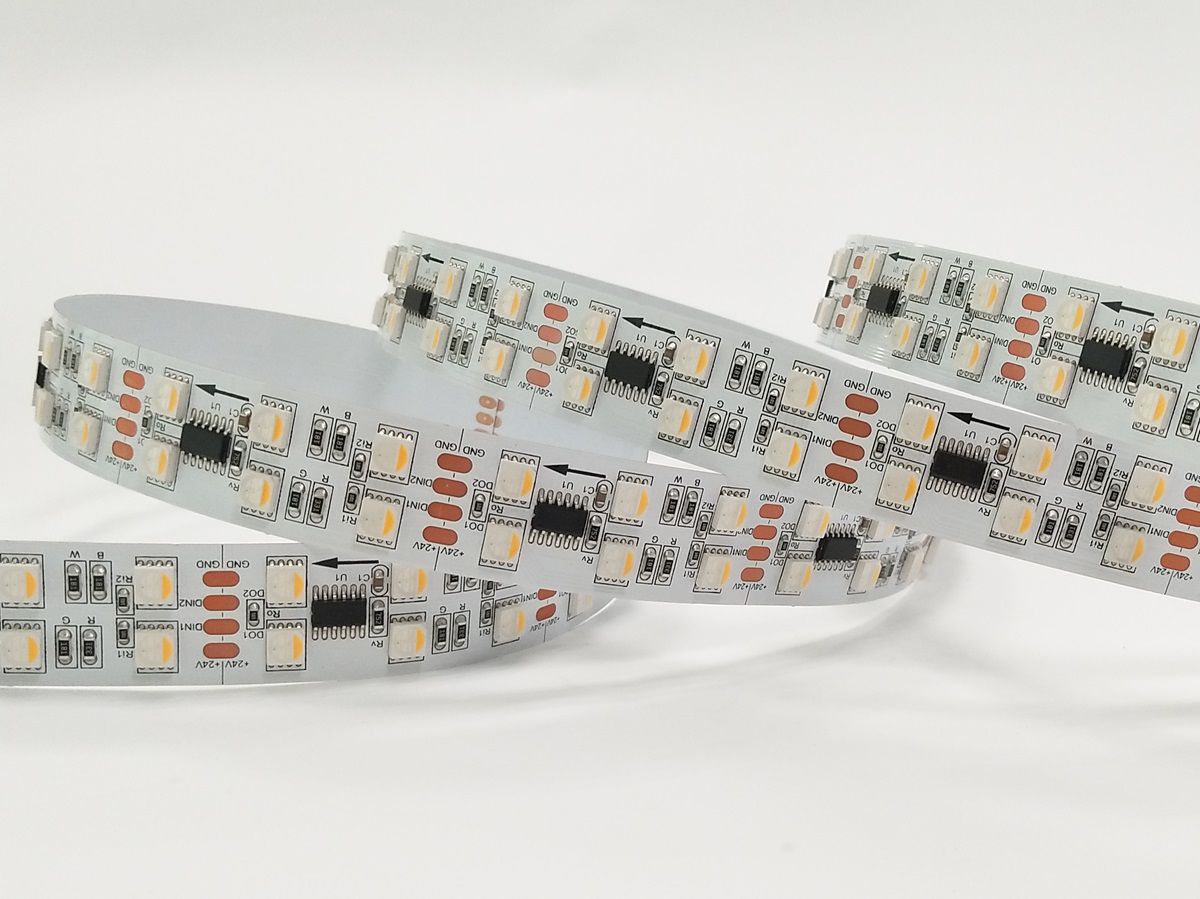

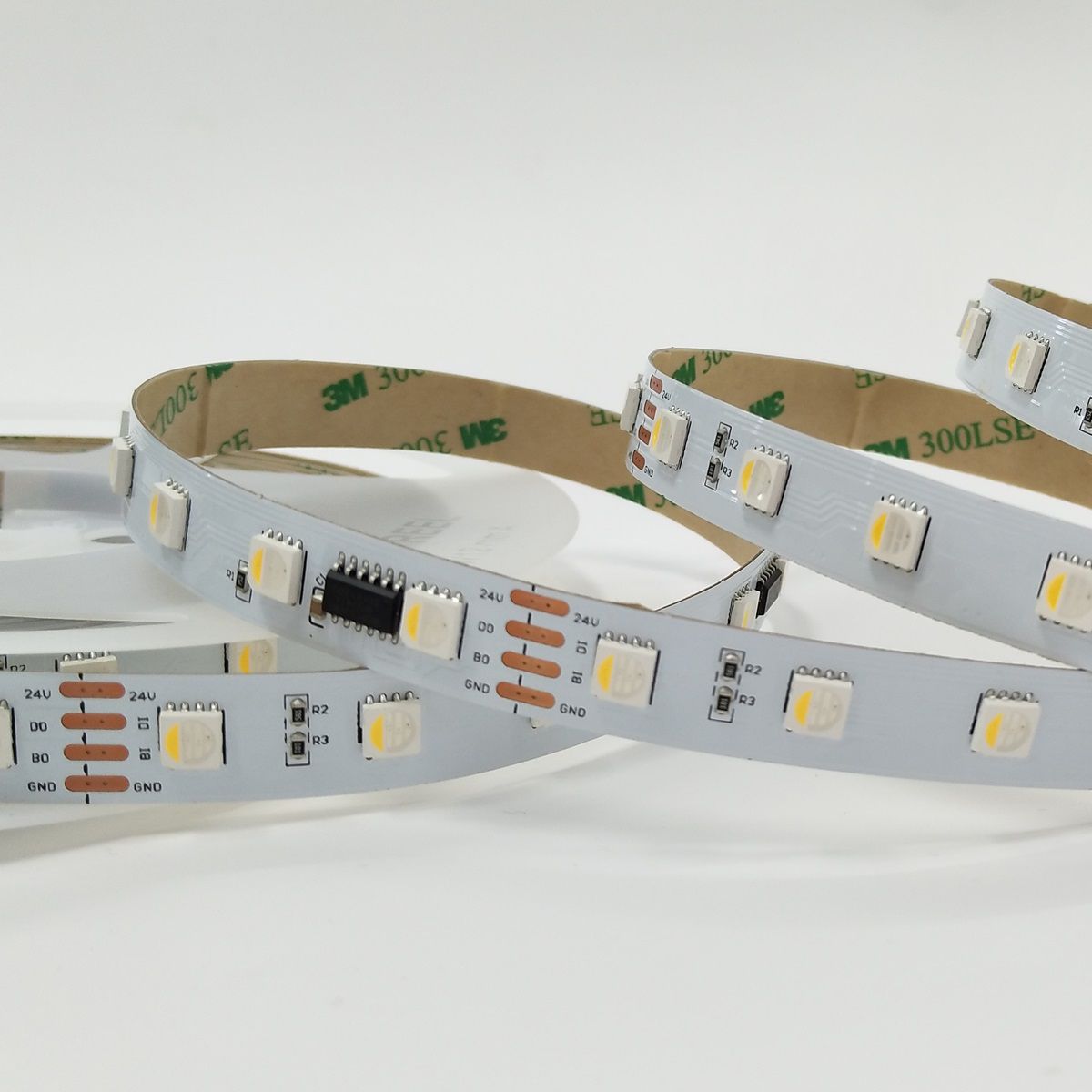

什么是WS2814灯带
WS2814 LED灯带是一款双信号数字RGB LED灯带,配备品牌WS2814 IC。 它是唯一一款具有断点续传功能的RGBW像素灯条。 通常情况下,电压为 DC 24V,6 个 LED/像素。
ws2814灯带的特点及优势
双信号线
WS2815 LED灯带与5V WS2813 LED灯带的版本类似,设计有一根数据线和一根备用数据线。 信号断点续传。 如果其中一个 LED 损坏,后面的 LED 仍然可以工作。
RGBW,更多颜色
采用4in1 RGBW 5050 LED灯带设计,可以达到单色、渐变、水、赛马、文字、数字、追逐、英文、图片、动画、视频等七彩灯光效果。也可以是纯白色。
DC24V 电压降更低
DC24V输入,自带备份数据。 最大白色亮度,32.8英尺无电压降。超亮。 仅支持24V供电,请勿尝试DC5V或DC12V供电。
广泛的兼容性
可通过Arduino、Raspberry Pi、Fadecandy、K1000C、SP105E、SP107E、SP110E等控制。
产品规格
型号:WS2814 LED灯带
数据速度:800Kbps
发光角度:120°
PCB宽度:12mm/20mm
寿命:50,000 小时
工作温度:-20 ~ +65°C
IC类型:WS2814 IC
工作电压:DC24V
LED数量:30LEDs/M、60LEDs/M、120LEDs/M
IC数量:6灯/像素
功率:9.6W/米、19.2W/米、38.4W/米
波长(nm):红光,650nm; 绿色,520nm; 蓝色,460nm
灰度级:256
颜色:全 RGBW 颜色 24 位
PCB板颜色:白/黑/黄
防水等级:IP20/IP65/IP66/IP68
保修期:3 年
包装:5米/卷,带1PCS 4针连接器
常见问题解答
数据协议采用单线归零码通信方式。 芯片上电复位后,DIN端接收控制器传来的数据。 首先发送的32bit数据由第一芯片提取并发送到芯片内部的数据锁。 剩余数据经过内部整形处理电路整形放大后,通过DO端口转发输出到下一个级联像素。 每个像素传输后,信号会减少 32 位。 该芯片采用自动整形转发技术,使得级联像素数量不受信号传输的限制,而仅受信号传输速度要求的限制。
根据接收到的32bit数据,芯片内部的数据锁存器在OUTR、OUTG、OUTB控制端产生不同的占空比控制信号。 当等待DIN端输入RESET信号时,所有芯片同步将接收到的数据发送到各部分,信号结束后芯片会再次接收新的数据,并在接收到第一个32bit数据后,将数据端口通过转发 DO 端口。 在芯片接收到 RESET 码之前,OUTR、OUTG、OUTB 引脚原来的输出保持不变,当接收到 280μs 以上低电平 RESET 码时,芯片将接收到的 32bitPWM 数据脉宽输出到 OUTR、OUTG、 和 OUTB 引脚。
采用 SOP14 封装。
主要特征
1、R、G、B、W输出端口耐压12V,DIN端口耐压9V。
2、芯片内置稳压管,12V及以下电源只需在ICVDD引脚串联电阻即可,无需外接稳压管。
3、内置信号整形电路,任意像素点接收到信号后,经过波形整形后输出,保证线路波形失真不会累积。
4. 内置上电复位和断电复位电路。
5、PWM控制端可实现256级调节,扫描频率2KHz。
6、串行级联接口,可以通过一根信号线完成数据接收和解码。
7.断点续传,在单芯片损坏的情况下,不会影响整体显示效果。
8、任意两点之间的传输距离不超过5米时,无需添加任何电路。
9、光色高度一致,性价比高。 l当刷新率为30帧/秒时,级联数不少于1024点。
10、数据传输速度可达800Kbps。
ws2814 led灯条比较好。
ws2814灯带可以看作是ws2814a灯带的更新版本,它具有ws2814a灯带所具有的所有功能。
同时,它是双信号设计,如果一个LED损坏,后面的LED仍然可以工作。
当然,没关系。
有IP20,IP65,IP66,IP68 IP等级供您参考。 如果要在室外使用,那就选择IP66硅胶管防水或者IP68防水版本。
好的,可以。
允许在 PCB 或标签上添加徽标,最小起订量 500 米。
