El protocolo de datos adopta el método de comunicación de código de retorno a cero de un solo cable. Después de encender y restablecer el chip, el terminal DIN recibe los datos transmitidos desde el controlador. Los datos de 32 bits enviados primero son extraídos por el primer chip y enviados al bloqueo de datos dentro del chip. Después de ser remodelados y amplificados por el circuito de procesamiento de conformación interno, los datos restantes se reenvían y se envían al siguiente píxel en cascada a través del puerto DO. Después de transmitir cada píxel, la señal se reduce en 32 bits. El chip adopta tecnología de modelado y reenvío automático, de modo que la cantidad de píxeles en cascada no está limitada por la transmisión de la señal, sino solo por los requisitos de velocidad de transmisión de la señal.

Según los datos de 32 bits recibidos, el pestillo de datos dentro del chip genera diferentes señales de control de relación de trabajo en los terminales de control OUTR, OUTG y OUTB. Cuando se espera que el terminal DIN ingrese la señal RESET, todos los chips envían sincrónicamente los datos recibidos a cada sección, el chip recibirá nuevos datos nuevamente después de que finalice la señal y, después de recibir los primeros datos de 32 bits, reenviará el puerto de datos a través de el puerto DO. Antes de que el chip reciba el código RESET, la salida original de los pines OUTR, OUTG y OUTB permanece sin cambios. Al recibir el código RESET de bajo nivel por encima de 280 μs, el chip emite el ancho de pulso de datos PWM de 32 bits recibido a OUTR, OUTG, y pines OUTB.

Disponible en paquete SOP14.

Caracteristica principal

1. Los puertos de salida R, G, B, W tienen un voltaje soportado de 12 V y los puertos DIN tienen un voltaje soportado de 9 V.

2. El chip tiene un tubo regulador de voltaje incorporado, y la fuente de alimentación de 12 V e inferior solo necesita conectar una resistencia en serie al pin ICVDD sin un tubo regulador de voltaje externo.

3. Circuito de modelado de señal incorporado, después de que cualquier píxel reciba la señal, se emitirá después de modelar la forma de onda para garantizar que la distorsión de la forma de onda de la línea no se acumule.

4. Circuitos integrados de reinicio de encendido y apagado.

5. El terminal de control PWM puede realizar 256 niveles de ajuste y la frecuencia de escaneo es de 2 KHz.

6. Interfaz en cascada en serie, que puede completar la recepción y decodificación de datos a través de una línea de señal.

7. El punto de interrupción reanuda la transmisión; en el caso de que se dañe un solo chip, no afectará el efecto de visualización general.

8. No es necesario agregar ningún circuito cuando la distancia de transmisión entre dos puntos cualesquiera no exceda los 5 metros.

9. El color de la luz es muy consistente y rentable. lCuando la frecuencia de actualización es de 30 fotogramas por segundo, el número de cascada no es inferior a 1024 puntos.

10. La velocidad de transmisión de datos puede alcanzar los 800 Kbps.

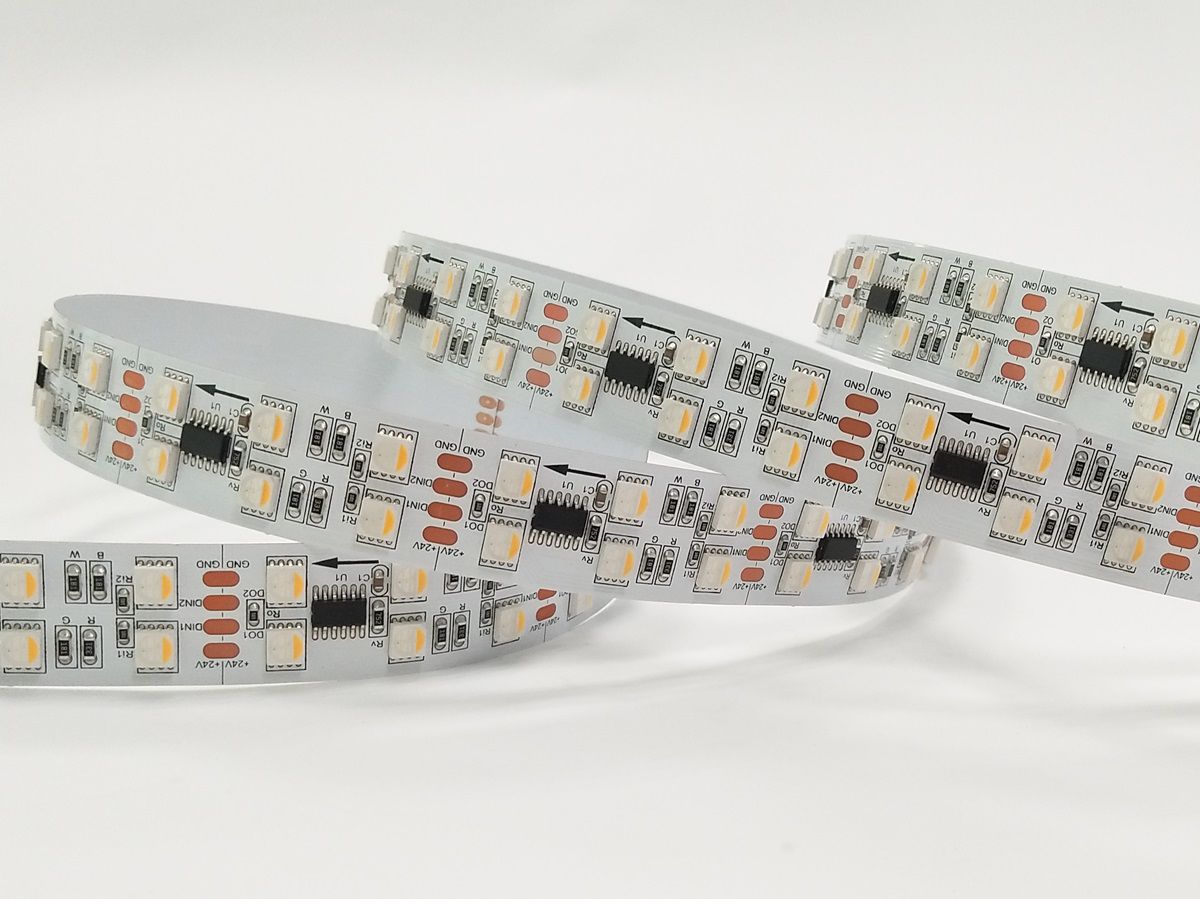

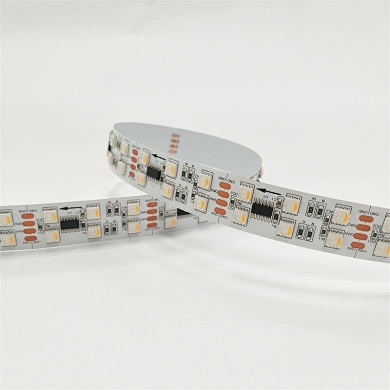

La tira de luz LED ws2814 es mejor.

La tira de LED ws2814 se puede considerar como una versión actualizada de la tira de LED ws2814a, disfruta de todas las funciones que tiene la tira de LED ws2814a.

Al mismo tiempo, tiene un diseño dual. Si un LED está dañado, los siguientes LED aún pueden funcionar.

Claro, está bien.

Hay clasificación IP IP20, IP65, IP66, IP68 para su referencia. Si desea usarlo en exteriores, elija el tubo de silicona IP66 a prueba de agua o la versión a prueba de agua IP68.

Si esta bien.

Se permite agregar un logotipo en la PCB o una etiqueta con una cantidad mínima de pedido de 500 metros.
