El protocolo de transferencia de datos utiliza un único modo de comunicación NZR. Después del reinicio de encendido del píxel, el puerto DIN recibe datos del controlador, el primer píxel recopila datos iniciales de 24 bits y luego se envía al pestillo de datos interno, los otros datos que se remodelan mediante el circuito de amplificación de remodelación de señal interna se envían al siguiente píxel en cascada a través de el puerto DO. Después de la transmisión de cada píxel, la señal se reduce a 24 bits. El píxel adopta la tecnología de transmisión de remodelación automática, lo que hace que el número de cascada de píxeles no se limite a la transmisión de la señal, solo depende de la velocidad de transmisión de la señal.

Tiempo de REINICIO> 280 μs, no causará un reinicio incorrecto durante la interrupción, admite la frecuencia más baja y la MCU económica.

Las actualizaciones de frecuencia de actualización a 2 KHz, frecuencia de fotogramas baja y sin parpadeo aparecen en la cámara de video HD, lo que mejora el excelente efecto de visualización.

LED con bajo voltaje de conducción, protección del medio ambiente y ahorro de energía, alto brillo, ángulo de dispersión es grande, buena consistencia, baja potencia, larga vida útil y otras ventajas. El chip de control integrado en el LED anterior se convierte en un circusito más simple, pequeño volumen, instalación conveniente.

RGB

WS2812B es la generación actualizada de productos basada en WS2812. No solo heredó todas las buenas cualidades de WS2812, sino que también mejoró el IC desde la disposición mecánica exterior hasta la estructura interior, mejorando aún más la estabilidad y la eficiencia.

Entonces, ws2812 o ws2812e es la versión económica; y ws2812b es la versión profesional. Ambos son chips LED direccionables individuales.

Claro, está bien.

Podemos ofrecer colores rojo, verde, azul, azul hielo según su solicitud. Póngase en contacto con nuestras ventas para obtener más detalles.

Otra opción popular es el SK6812, que es similar al WS2812B pero usa un chip alternativo de un fabricante diferente. La principal diferencia entre estos dos tipos de chips es la forma en que controlan la corriente.

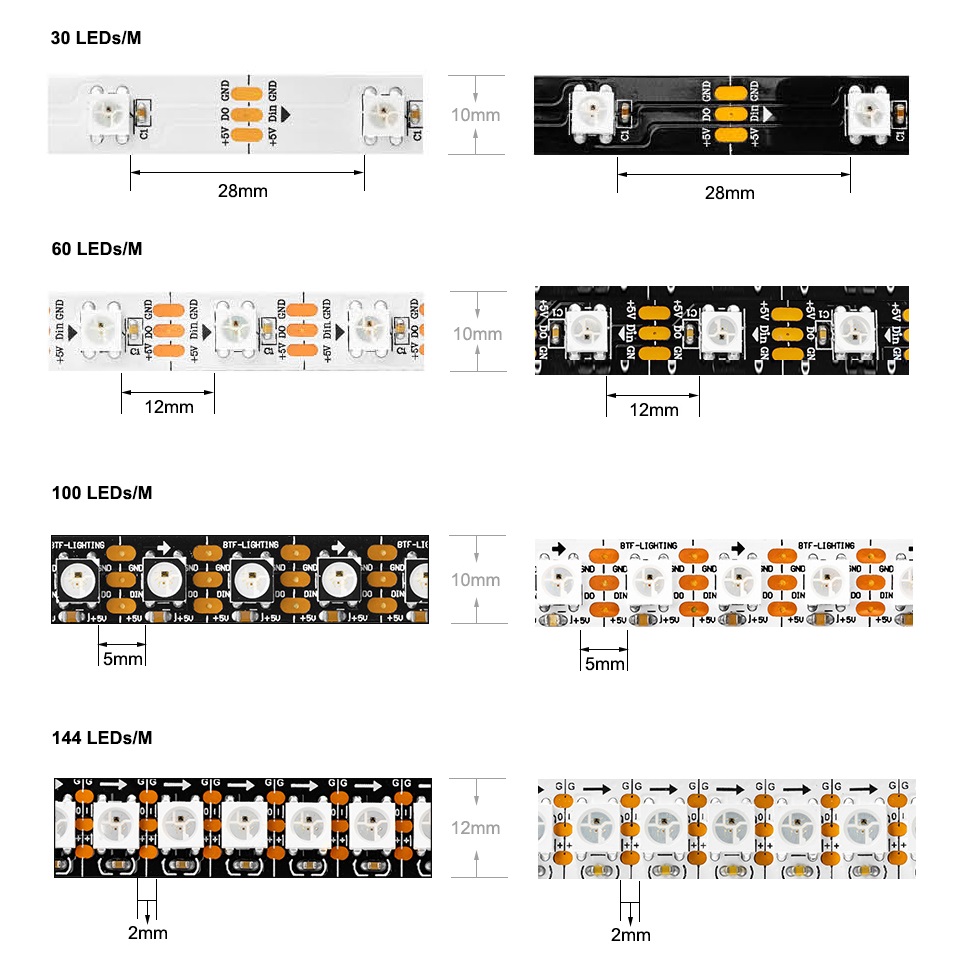

El 2812 más popular es de 5 mm x 5 mm. También hay versiones de 3,5 mm x 3,5 mm y 2 mm x 2 mm, que son más populares en el diseño ultraestrecho.

5 metros/rollo.

Está bien personalizar la base de longitud según su solicitud. Pero si son más de 5 metros, no olvide agregar potencia cada 5 metros.

Debe elegir la fuente de alimentación adecuada antes de proceder a controlar la tira de LED WS2812B con Arduino.

El requisito de corriente total de una tira de LED direccionable WS2812B de 30 LED/m es

30 * 60 mA = 1,8 A.

Arduino no puede suministrar tanta corriente, por lo que puede optar por una fuente de alimentación externa para encender tanto Arduino como la tira de LED WS2812B.

La siguiente figura muestra el diagrama de circuito de la tira de LED RGB WS2812B y Arduino.

El pin 7 de E/S digital de Arduino está conectado al pin DIN de la tira de LED mediante una resistencia de 330 Ω.

Puede utilizar un solo tornillo digital Arduino para controlar varios LED.

Tienes la disposición de generar códigos y programarlos para controlar las diferentes combinaciones de los LEDs.

Además de otras instrucciones, debe asegurarse de tener suficiente potencia para enviar cero (1s).

Requiere una representación binaria en las formas 1 y 0.

Todas las posiciones tienen pesos en representación binaria y aumentan gradualmente hasta una potencia de 2 de derecha a izquierda.

El paquete de piezas 5050 incorpora un circuito de control con un chip RGB para potencia total de píxeles.

A dos velocidades, 400KHz y 800KHz, se refuerza el chip.

Todo esto lo proporciona una biblioteca Arduino Neopixel bien estructurada. Sin embargo, para el AVR Hub, solo necesita realizar cambios manuales.

Otra persona puede portar el código de un controlador de chip.

Necesitas un procesador por encima de los 4MHz si quieres aprovechar los precios medios programados.

Cabe en un paquete de 10 chips individuales.

La biblioteca Adafruit EAGLE tiene todos los segmentos configurados por este motivo.

5050 led es un chip led cuya dimensión es de 5 mm * 5 mm, puede ser blanco, blanco dual, rgb, rgbw, colores rgbcct y colores ic incorporados.

ws2812b es un tipo de chip led 5050 con ic incorporado dentro del chip led. Esta es la versión actualizada del chip led 5050 normal.

Sí, las características sobresalientes (naturaleza delgada y respaldo adhesivo) de la tira LED direccionable WS2812 le permiten crear su propio panel de iluminación para fotografía/video.

Puede dividir la tira LED WS2812 larga y hacer las tiras más pequeñas para evitar caídas de voltaje. Puede construir conexiones "paralelas" adicionales desde la fuente de alimentación para cada nueva tira de LED 2812.

También puede agregar un cable adicional al lado de la tira de LED 2812, que puede conectar a la fuente de alimentación al observar la caída de voltaje.
