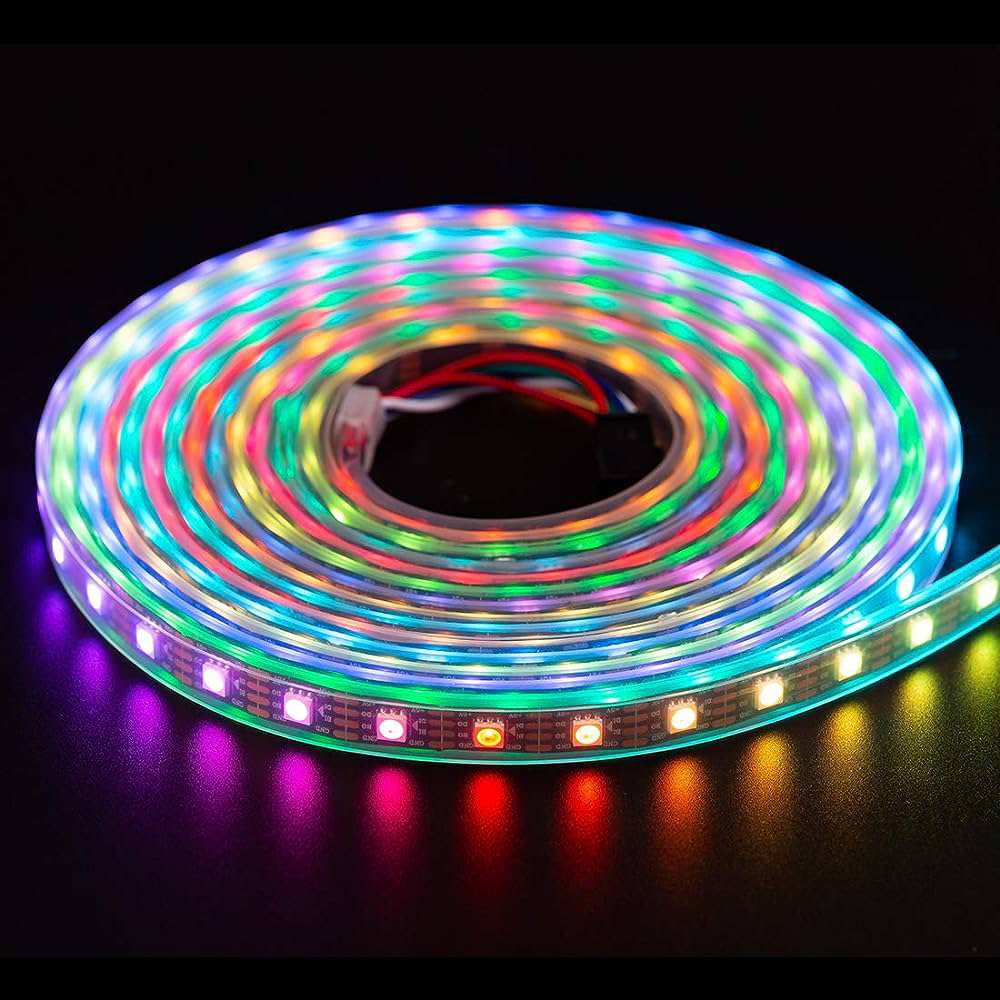

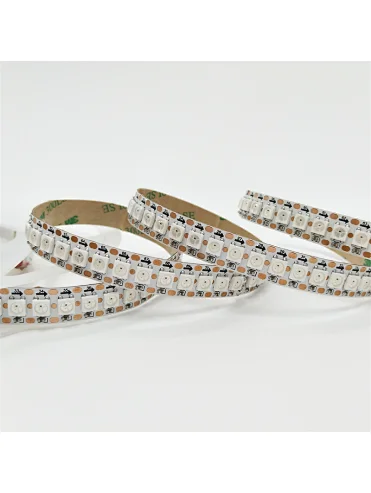

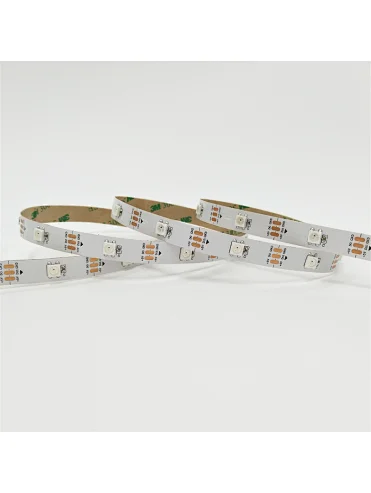

WS2812B LED灯条

数据传输协议采用单线归零码（NZR）通信方式。像素上电复位后，DIN 端口接收控制器发送的数据。第一个像素提取最前面的 24 位数据，并将其存入内部数据锁存器；其余数据经过内部信号整形放大电路处理后，通过 DO 端口传输给下一个级联像素。每经过一个像素，传输的数据就减少 24 位。像素采用自动信号整形转发技术，使级联数量不受信号波形失真的直接限制，而主要取决于信号传输速度。

复位时间大于 280μs，可避免信号中断时发生错误复位，并支持频率较低、成本较低的微控制器（MCU）。

刷新频率提升至 2kHz，有助于减少低刷新频率带来的闪烁，改善高清摄像机拍摄时的显示效果。

LED 具有驱动电压低、节能、高亮度、发光角度大、一致性好、功耗低和使用寿命长等优点。将控制芯片集成在 LED 内部，可以简化电路、减小体积，并方便安装。

本页面的 WS2812B 和 SK6812 LED 灯带均为 RGB 型号。每颗 LED 都具有红、绿、蓝三个通道，没有独立的白光通道。它们可以通过 RGB 混光产生近似白光，但如果您的项目需要独立的白光 LED 通道，请咨询我们的 SK6812 RGBW 灯带。

两者都是 5V 单点单控 RGB 灯带。每颗 LED 通过一根数据线接收 24 位颜色数据，因此都可以实现逐像素控制的灯光效果。主要区别在于 LED 芯片的具体规格：此处对比的数据手册中，WS2812B 的 PWM 频率至少为 400Hz，SK6812 RGB 的典型值为 1.2kHz，两者的数据时序和复位要求也有所不同。这些参数取决于具体的芯片版本。如果项目对 IC 型号、控制器设置或摄像效果有明确要求，请在下单前确认芯片版本并索取对应的数据手册。

可以。

我们可以根据您的需求提供红色、绿色、蓝色和冰蓝色等选项。更多详情请联系我们的销售团队。

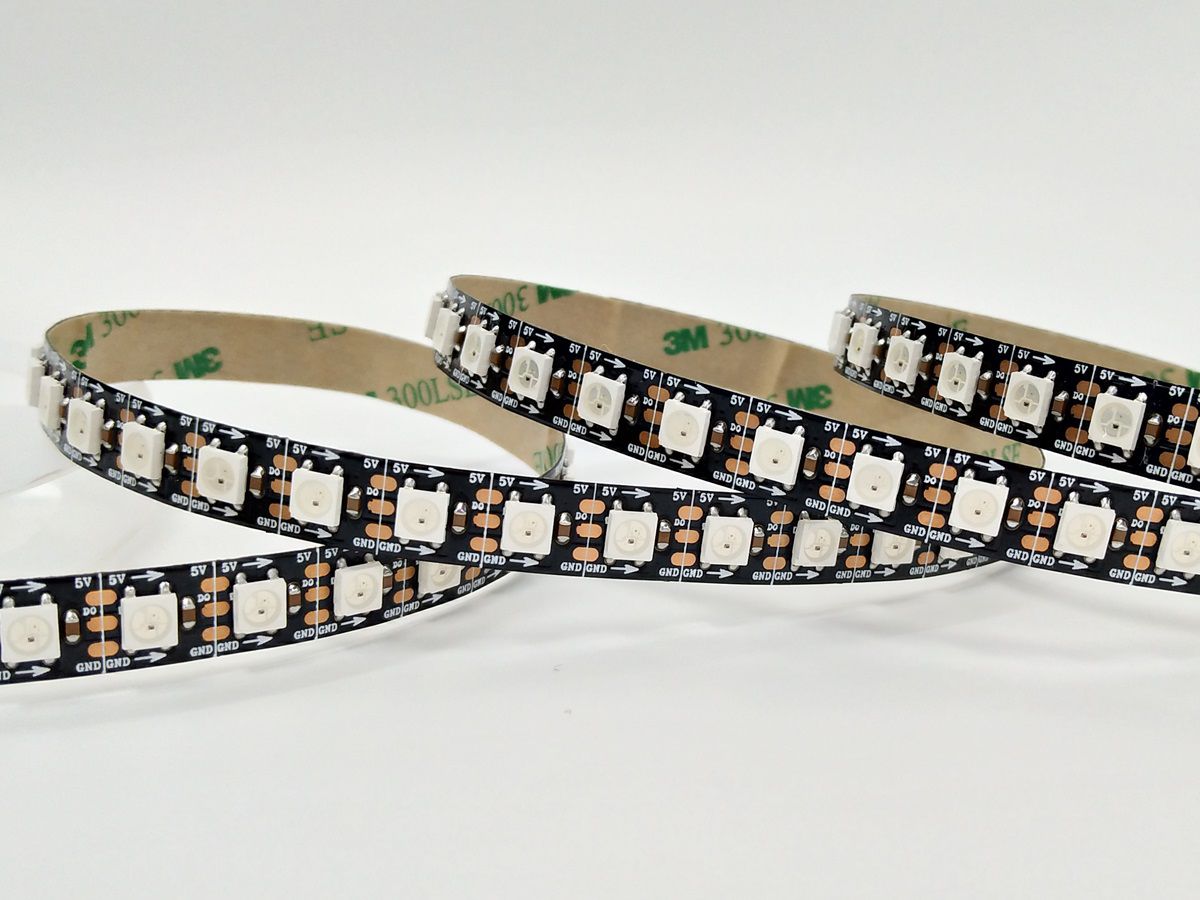

如果灯带的观看距离较远，或希望清晰地看到独立像素，可选择 30 LED/米。对于大多数装饰照明和动态灯光效果，可以优先考虑 60 LED/米。如果需要缩小像素之间的间距，可选择 72 或 96 LED/米；其中，96 LED/米尤其适合较近距离观看的场景。144 LED/米是这一系列中像素间距最小的选择，适用于紧凑安装空间内的精细灯光效果。

LED 间距从 30 LED/米时的约 33 mm，缩小至 144 LED/米时的约 7 mm。更高的灯珠密度也会增加功耗，并可能需要更宽的 PCB，因此请查看所选型号的规格，并据此规划供电接线。

最常见的 WS2812 封装尺寸为 5 mm × 5 mm。此外，还有 3.5 mm × 3.5 mm 和 2 mm × 2 mm 的版本，后两者更常用于超窄设计。

标准长度为 5 米/卷。

也可以根据您的需求定制长度。如果长度超过 5 米，请注意每隔 5 米增加供电点。

使用 Arduino 控制 WS2812B LED 灯带之前，需要先选择合适的电源。

一米 30 LED/米的 WS2812B 可寻址灯带，其总电流需求按以下方式计算：

30 × 60mA = 1.8A。

Arduino 无法提供这么大的电流，因此可以使用外部电源为 Arduino 和 WS2812B LED 灯带供电。

下图展示了 WS2812B RGB LED 灯带与 Arduino 的接线示意图。

Arduino 的数字 I/O 引脚 7 通过一个 330Ω 电阻连接到灯带的 DIN 引脚。

您可以使用一个 Arduino 数字引脚控制多颗 LED，并通过编写和运行程序，实现不同的灯光组合效果。

此外，原文提到了发送二进制信号的相关要求。控制数据使用 1 和 0 表示；二进制中各位具有不同的位权，从右到左依次按 2 的幂递增。

Raspberry Pi 可以使用 rpi_ws281x 或 Adafruit NeoPixel 等兼容库控制 WS2812 LED 灯带。请使用独立的 5V 直流电源为灯带供电，并根据灯带的总功耗选择合适的电源容量。同时，将灯带、电源和 Raspberry Pi 的地线连接在一起，实现共地。

将受支持的 GPIO 引脚通过 3.3V 转 5V 逻辑电平转换器连接到灯带的 DIN（数据输入端），以保证信号传输可靠。在兼容的 Raspberry Pi 型号上，GPIO18 是常用选择。随后，在软件中设置 LED 数量、GPIO 引脚和颜色顺序，即可控制每颗 LED 并创建灯光效果。

不同 Raspberry Pi 型号的兼容性可能有所不同，请确认所用控制库和接线方式支持您的具体型号。不要通过 GPIO 信号引脚为灯带供电。

5050 封装内集成了控制电路和 RGB 芯片，可实现完整的像素控制。

原文称，该芯片支持 400kHz 和 800kHz 两种通信速率。

Adafruit 的 Arduino NeoPixel 库提供了相应的控制支持。不过，对于 AVR 平台，原文提到需要进行手动调整。

开发者也可以移植芯片驱动代码。

原文还提到需要使用频率高于 4MHz 的处理器，但其对应的性能描述不明确。

产品以 10 颗独立芯片为一包。

Adafruit EAGLE 库中提供了相关元件。

5050 LED 指封装尺寸为 5 mm × 5 mm 的 LED 灯珠，可以有白光、双色温、RGB、RGBW、RGB+CCT，以及内置 IC 的可寻址版本。

WS2812B 是一种内置控制 IC 的 5050 LED 灯珠，在普通 5050 LED 的基础上增加了控制功能。

可以。WS2812 可寻址 LED 灯带具有轻薄、背面带胶等特点，可用于自行制作摄影或视频照明面板。

可以将较长的 WS2812 LED 灯带分成较短的段落，并从电源分别引出供电线路，为各段灯带并联供电，以减少压降。

也可以沿灯带旁边布置额外的供电线，在出现压降的位置增加供电连接。
