Comment personnaliser des rubans LED adressables : un guide complet pour les projets OEM

auteur: Ivan Huang

2026-08-24

Les rubans LED adressables standard répondent à de nombreux besoins d'éclairage courants, mais les projets OEM et commerciaux nécessitent souvent des solutions plus spécifiques.
Un client peut avoir besoin d'un circuit intégré (IC) différent, d'une densité de pixels plus élevée, d'un circuit imprimé (PCB) plus compact, de RGBW au lieu de RGB, d'une tension spécifique, de LED à émission latérale, d'une protection étanche, de connecteurs spéciaux ou même d'une configuration de pixels totalement différente.

Quels éléments d'un ruban LED adressable peuvent être personnalisés ?

Pour la plupart des projets OEM, les spécifications suivantes peuvent être ajustées en fonction de l'application :

Type et boîtier de la LED
Configurations de couleurs (RGB, RGBW, etc.)
Circuit intégré (IC) intégré ou externe
Modèle de circuit intégré (IC)
Tension de fonctionnement
Nombre de LED par mètre
Nombre de pixels par mètre
Nombre de LED par pixel
Largeur et disposition du PCB
Longueur de coupe
Puissance et luminosité
Type de signal
Indice d'étanchéité
Longueur du ruban
Câblage et connecteurs
Couleur du PCB
Structure mécanique spécifique

Toutes les combinaisons ne sont pas techniquement viables ; ces spécifications doivent donc être envisagées dans leur ensemble plutôt que séparément.

1. Commencer par les besoins en matière de contrôle

Avant de choisir la densité de LED, la tension ou la largeur du PCB, la première question à se poser est la suivante :
Quel type d'effet lumineux le projet nécessite-t-il ?
Certaines applications ne requièrent que des effets relativement simples de type chenillard, défilement ou changement de couleur. D'autres exigent des animations très fluides, une résolution de pixels élevée ou une synchronisation avec de la musique, de la vidéo ou des systèmes de contrôle architecturaux.
C'est ce qui détermine l'architecture de contrôle de base.

Ruban LED adressable SPI

Les rubans de pixels de type SPI sont très répandus car ils offrent une grande flexibilité de contrôle (individuel ou par groupe) et sont compatibles avec de nombreuses familles de circuits intégrés (IC).

Selon le circuit intégré utilisé, un ruban SPI peut nécessiter :

un signal de données unique ;
des données et un signal d'horloge ;
des données principales et des données de secours.

Les modèles WS2811, SM16703 et UCS1903 sont couramment utilisés dans les conceptions à circuit intégré externe, tandis que les WS2812B, SK6812, WS2813 et WS2815 se retrouvent fréquemment dans les conceptions à contrôle individuel.

Des circuits intégrés basés sur un signal d'horloge, tels que les SK9822, APA102 et HD107S, peuvent également être choisis si le projet nécessite une architecture de données différente ou un contrôle plus rapide.

L'essentiel est de comprendre qu'il n'existe pas de circuit intégré « idéal » unique. Le choix approprié dépend du système de commande, de la tension, de la densité de pixels, des exigences de fiabilité et de l'objectif de coût.

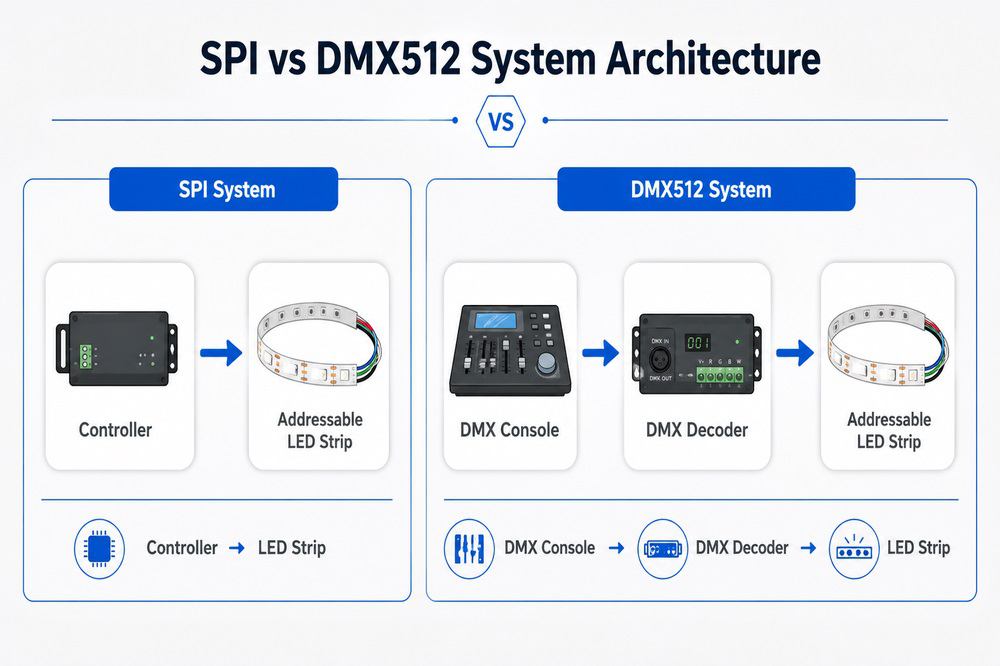

Ruban LED adressable DMX512

Pour les systèmes d'éclairage architectural, scénique et professionnel, le protocole DMX512 peut être privilégié.
Par rapport aux systèmes SPI classiques, le DMX512 est particulièrement utile lorsque le ruban LED doit s'intégrer dans un réseau de contrôle d'éclairage professionnel plus vaste.
Des configurations de rubans LED DMX (blanc, blanc variable, RGB, RGBW, etc.) peuvent être développées en fonction du projet.
Par conséquent, la première étape d'un projet OEM ne consiste pas à demander :
« Avez-vous du WS2811 ? »
Une question plus pertinente serait :
« Avec quel système de commande ce ruban fonctionnera-t-il et quel effet le projet nécessite-t-il ? »

2. Circuit intégré (IC) intégré ou externe ?

Il s'agit d'une autre décision de conception importante.

Ruban LED avec circuit intégré (IC) intégré

Avec des produits tels que les WS2812B, SK6812, WS2813 ou WS2815, le circuit de commande (IC) est intégré au boîtier de la LED ou étroitement associé à celui-ci, selon la conception du composant.

Il en résulte une disposition compacte du circuit imprimé (PCB) et, dans de nombreux cas, une densité de pixels très élevée.

Les rubans à circuit intégré intégré sont particulièrement adaptés aux :

installations compactes ;
effets de pixels haute densité ;
éclairages décoratifs ;
matrices LED ;
systèmes de signalétique ;
produits d'éclairage créatifs.

Les boîtiers miniatures (type 3535) ou autres formats de LED compacts peuvent également s'avérer utiles lorsque l'espace sur le circuit imprimé est limité.

Ruban LED avec circuit intégré (IC) externe

Dans les conceptions à circuit intégré externe, la puce de commande et les LED sont des composants distincts sur le circuit imprimé.

Les options de circuits intégrés courantes incluent des familles telles que :

WS2811
SM16703
UCS1903
TM1814
Série WS2814
Série UCS2904
Série WS2818

Une conception à circuit intégré externe offre plus de flexibilité lors du développement de configurations variées en termes de tension, de regroupement de pixels et de disposition des LED.

Par exemple, un seul circuit intégré peut commander plusieurs LED comme un pixel unique, au lieu de commander chaque LED individuellement.

Cela peut s'avérer utile lorsque le projet nécessite de plus grandes longueurs ou un coût au mètre inférieur, sans pour autant exiger que chaque LED agisse comme un pixel indépendant.

3. Personnaliser le nombre de LED et de pixels par mètre

L'une des erreurs les plus fréquentes lors de la spécification d'un ruban LED adressable consiste à confondre les LED/m et les pixels/m.
Il ne s'agit pas toujours de la même chose.
Prenons ces deux configurations :
60 LED/m, 60 pixels/m
Chaque LED est adressable individuellement.
Mais un autre ruban pourrait présenter les caractéristiques suivantes :
60 LED/m, 20 pixels/m
Dans ce cas, trois LED peuvent fonctionner ensemble pour former un seul pixel.
Ces deux produits ont la même densité de LED, mais leur résolution d'animation diffère considérablement.
Une densité de pixels plus élevée produit généralement des transitions plus fluides et des effets dynamiques plus détaillés. Une densité plus faible peut réduire la complexité du contrôle et s'avérer suffisante lorsque le ruban est observé à une certaine distance.
Cela signifie que la densité de pixels doit être choisie en fonction de la distance de visualisation et de l'effet visuel recherché, et non simplement en optant pour le nombre le plus élevé disponible.
Pour un projet OEM, des configurations telles que 30, 60, 72, 96, 120 ou 144 LED par mètre peuvent être envisagées, selon le boîtier de la LED, le circuit intégré (IC), la largeur du circuit imprimé (PCB) et la conception électrique.

4. Choisir la tension de fonctionnement adaptée

Les rubans LED adressables sont généralement conçus pour fonctionner avec des systèmes de 5 V, 12 V ou 24 V.
Chaque tension présente ses propres avantages.

5 V

La tension de 5 V est courante dans de nombreuses conceptions de LED adressables individuellement, car une seule LED peut souvent constituer un pixel.
Cela en fait une solution intéressante pour les effets haute résolution.
En contrepartie, il faut prendre en compte l'intensité du courant et la chute de tension. À mesure que l'installation s'allonge, la distribution de l'alimentation devient un facteur crucial.

12 V

Le 12 V offre un bon compromis entre le contrôle des pixels et la distribution de l'alimentation.
Il est largement utilisé pour l'éclairage décoratif commercial, la signalétique, le secteur du divertissement et d'autres installations de longueur moyenne.
Selon le circuit, plusieurs LED peuvent former un seul pixel, bien que certaines solutions à circuit intégré (IC) 12 V permettent également des configurations plus spécifiques.

24 V

Pour les installations de plus grande longueur, le 24 V permet de réduire l'intensité du courant à puissance égale par rapport aux systèmes à plus basse tension, facilitant ainsi une meilleure distribution de l'énergie.
Toutefois, la tension ne détermine pas à elle seule le nombre de LED composant un pixel ni la longueur maximale du ruban pouvant fonctionner sans alimentation supplémentaire. Le cuivre du circuit imprimé (PCB), la consommation électrique, la densité de LED, la longueur du ruban et la luminosité en fonctionnement sont autant de facteurs importants.
C'est pourquoi la tension doit être choisie en tenant compte de la conception électrique globale.

5. RGB, RGBW et autres configurations de couleurs

Les rubans LED adressables ne se limitent pas au RGB.

Ruban LED RGB adressable (pixel)

Le RGB reste le choix le plus courant lorsque l'objectif principal est de créer des effets dynamiques colorés.

Il convient aux applications suivantes :

éclairage de divertissement ;
environnements de jeu (gaming) ;
signalétique ;
installations décoratives ;
effets scéniques.

Ruban LED RGBW adressable (pixel)

Le RGBW ajoute un canal blanc dédié.
Au lieu de produire du blanc uniquement par le mélange du rouge, du vert et du bleu, le canal LED blanc séparé permet d'obtenir une lumière blanche plus adaptée aux applications nécessitant à la fois des couleurs dynamiques et un éclairage blanc fonctionnel.
Différentes températures de couleur de blanc peuvent également être envisagées selon le projet.

Systèmes de couleurs plus complexes

Pour certains projets, les clients peuvent exiger un blanc réglable combiné à des effets RGB.
Le circuit intégré (IC), le boîtier de la LED et le système de commande doivent tous prendre en charge le nombre de canaux requis.
C'est l'une des raisons pour lesquelles, dans le cadre de projets OEM, il est nécessaire de définir la fonction d'éclairage finale avant de choisir le circuit intégré.

6. Largeur du PCB et conception mécanique

La largeur du PCB est souvent négligée lors des premières étapes d'un projet.

Pour une installation classique, les largeurs de ruban standard peuvent suffire. Toutefois, les clients OEM peuvent avoir besoin que le ruban LED s'insère dans :

un profilé en aluminium ;
une enseigne ;
un meuble ;
un présentoir ;
un luminaire ;
une fente étroite ;
un boîtier sur mesure.

Dans ces cas, même une différence de quelques millimètres peut avoir de l'importance.

La conception du PCB doit néanmoins prévoir suffisamment d'espace pour les LED, les circuits intégrés (CI), les résistances, les condensateurs, les plages de soudure et les pistes en cuivre.

Tenter de réaliser un PCB très étroit tout en maintenant une puissance élevée et une forte densité de LED peut entraîner des contraintes thermiques et électriques.

Par conséquent, la largeur du PCB doit être considérée comme une spécification technique plutôt que comme une simple dimension physique.

7. Rubans LED à émission frontale, latérale et « Mini Pixel »

Tous les projets ne nécessitent pas que les LED émettent de la lumière vers le haut depuis le PCB.
Les rubans LED adressables à émission latérale sont utiles lorsque l'installation exige une diffusion de la lumière sur le côté, comme pour l'éclairage par la tranche ou l'intégration dans des structures étroites.
Des boîtiers LED miniatures peuvent également être utilisés si le client a besoin d'un ruban plus compact ou d'une densité de composants plus élevée.
Ces conceptions sont particulièrement adaptées aux produits OEM, où le ruban LED doit s'intégrer à un autre produit fini plutôt que d'être installé de manière autonome.

8. Personnalisation de la protection contre l'humidité

L'environnement d'installation constitue un autre aspect important du cahier des charges.

Un ruban destiné à l'intérieur d'un meuble ne nécessite pas le même niveau de protection qu'un ruban utilisé en extérieur ou dans un environnement humide.

Selon l'application, différentes solutions d'étanchéité peuvent être envisagées.

Toutefois, l'étanchéité ne modifie pas seulement l'indice de protection (IP). Elle peut également affecter :

les dimensions du ruban ;
la dissipation thermique ;
la flexibilité ;
la conception des connecteurs ;
la découpe et la soudure ;
la méthode d'installation.

C'est pourquoi les clients devraient préciser l'emplacement réel de l'installation plutôt que de simplement demander un ruban « étanche ».

9. Ajustement de la consommation électrique et de la luminosité

Un nombre plus élevé de LED ne signifie pas nécessairement que le ruban doit fonctionner à puissance maximale.
Pour les applications OEM, la consommation électrique peut être définie en fonction de la luminosité requise, des conditions thermiques et de la capacité de l'alimentation.
Ce point est particulièrement important pour les rubans adressables, car la charge maximale peut devenir considérable lorsque de nombreux pixels affichent simultanément une lumière blanche à pleine intensité. Lors du développement du produit, il est utile d'effectuer le calcul suivant :
Puissance par mètre × longueur totale du ruban = charge maximale théorique
L'alimentation et le câblage doivent ensuite être choisis en prévoyant une marge de sécurité appropriée.
Pour les installations de grande longueur, une injection de puissance peut également s'avérer nécessaire afin de limiter la chute de tension et de garantir une uniformité de la couleur et de la luminosité.

10. Personnalisation des fils, connecteurs et longueurs de ruban

Les clients OEM ont souvent besoin d'un produit pouvant être installé directement dans leur système.

Cela peut inclure la personnalisation des éléments suivants :

longueur du ruban ;
fils d'entrée et de sortie ;
longueur des fils ;
type de connecteur ;
connecteurs mâles/femelles ;
position de soudure ;
ordre des câbles.

Ces détails peuvent sembler anodins, mais ils permettent de réduire considérablement le temps d'installation lors de la production en série.

Pour les fabricants d'équipements, recevoir un ruban LED déjà équipé du bon connecteur et de la bonne longueur de câble est bien plus avantageux que d'acheter des bobines standard et de devoir modifier chaque pièce manuellement.

Une meilleure approche pour définir un ruban LED adressable personnalisé

Plutôt que de simplement communiquer la référence du circuit intégré (CI), il est préférable de fournir les informations de base du projet.
Par exemple :

Exigence du projet	Exemple
Application	Éclairage décoratif architectural
Contrôle	SPI
Configuration des couleurs	RGBW
Tension	24V recommandé
Densité LED	Environ 60 LEDs/m
Densité de pixels	20–60 pixels/m
Largeur du PCB	Maximum 12 mm
Longueur du ruban LED	5 m
Étanchéité	Utilisation en extérieur
Contrôleur	Modèle de contrôleur existant
Connecteur	Connecteur personnalisé 4/5 fils
Quantité	Développement de prototype + production en série

Grâce à ces informations, le fabricant de rubans LED peut déterminer la faisabilité de la configuration demandée et proposer le circuit intégré ainsi que la conception de circuit les plus adaptés.

Produit standard ou produit personnalisé ?

Tous les projets ne nécessitent pas de personnalisation.

Un ruban LED standard de type WS2812B, WS2815, WS2811 ou SK6812 peut déjà convenir à de nombreuses installations.

La personnalisation s'avère particulièrement pertinente lorsque le projet impose des exigences spécifiques en matière de :

dimensions ;
résolution des pixels ;
tension ;
compatibilité de contrôle ;
configuration des couleurs ;
fiabilité ;
installation ;
câblage ;
étanchéité ;
intégration à la production.

Pour les clients OEM, l'objectif n'est généralement pas de créer un ruban LED différent pour le simple plaisir de la différence.

L'objectif est d'adapter le ruban LED au système d'éclairage dans son ensemble.

Conclusion

La conception d'un ruban LED adressable personnalisé efficace doit partir de l'application visée, et non de la référence du circuit intégré.
Bien que le circuit intégré soit important, il ne constitue qu'une partie du système. La tension, le boîtier de la LED, la densité de pixels, la conception du PCB, la distribution de l'énergie, le type de signal, l'étanchéité et la compatibilité de contrôle sont autant de facteurs qui influencent le résultat final. C'est aussi la raison pour laquelle deux rubans LED adressables utilisant le même circuit intégré (CI) peuvent afficher des performances très différentes dans un projet réel.
Pour les projets d'éclairage OEM et commerciaux, la meilleure approche consiste à définir au préalable l'effet recherché, l'environnement d'installation, les dimensions, le système de contrôle et les spécifications électriques. La configuration du ruban LED peut ensuite être élaborée en fonction de ces paramètres.
Chez Hanron Lighting, les rubans LED adressables peuvent être personnalisés pour répondre aux exigences spécifiques de chaque projet, notamment en ce qui concerne le choix du circuit intégré, la configuration des LED, la tension, la densité de pixels, la conception du circuit imprimé (PCB), les dimensions du ruban, l'étanchéité ainsi que le câblage et les connecteurs.
Que le projet nécessite un ruban de pixels SPI standard, un ruban haute densité à adressage individuel, une conception à circuit intégré externe ou une solution DMX512, le produit doit être conçu en fonction de l'application, plutôt que d'adapter l'application à un ruban standard.
