Comment couper, connecter et installer des feuilles LED flexibles

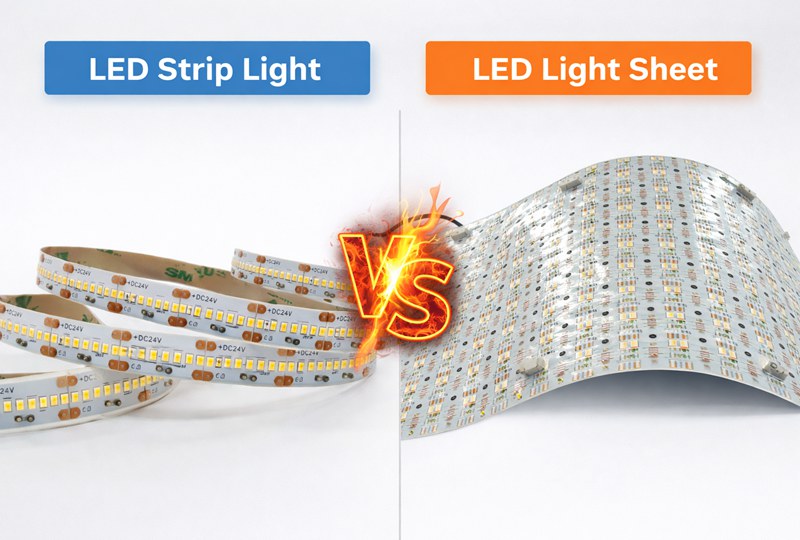

Les feuilles LED flexibles représentent une solution intelligente pour les projets qui nécessitent une structure fine, une disposition souple et un éclairage homogène. Elles sont largement utilisées pour le rétroéclairage d’enseignes, les vitrines d’exposition, les plafonds, l’éclairage en corniche, les détails architecturaux et l’éclairage décoratif. Par rapport aux rubans LED traditionnels ou aux panneaux rigides, les feuilles LED flexibles sont plus faciles à personnaliser, car elles peuvent être découpées en différentes formes et raccordées pour créer de plus grandes surfaces lumineuses. Hanron Lighting propose également plusieurs modèles populaires de feuilles LED flexibles pour répondre à différents besoins de projet, notamment des versions blanc simple, CCT réglable, RGB, RGBW et pixel RGBW.

Dans ce guide, nous prendrons comme exemples les 5 modèles de feuilles LED flexibles les plus vendus de Hanron Lighting : la feuille LED blanche simple HR00-B24W392P, la feuille LED CCT réglable HR00-B24TW784P, la feuille LED RGB HR00-C24RGB288P, la feuille LED RGBW HR00-C24RGBW50P et la feuille LED Pixel RGBW HR00-B24MRGBW800P. Tous ces modèles fonctionnent en DC24V, mais leurs unités de coupe, leurs méthodes de câblage et leurs exigences en matière de contrôleur sont différentes. Il est donc important de choisir la bonne méthode pour couper, connecter et installer chaque modèle.

Cinq types populaires de feuilles LED flexibles

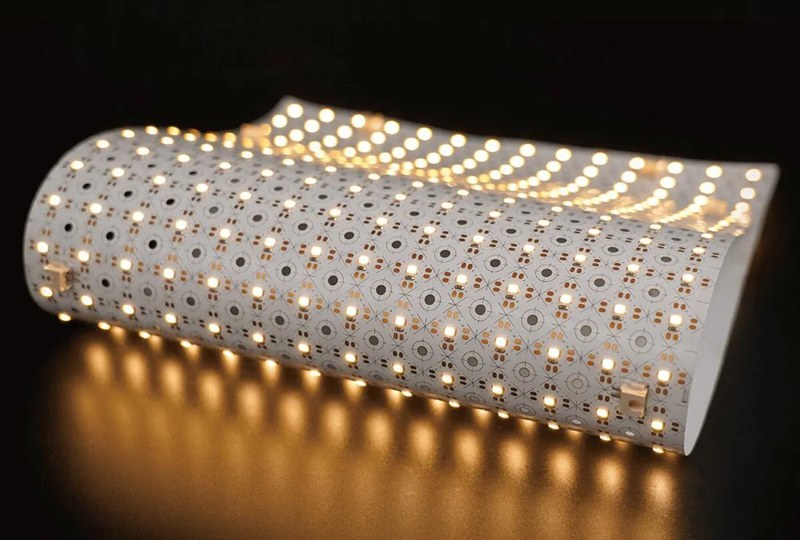

Feuille LED blanche simple HR00-B24W392P

392LED/PCS individual cut single white led sheet

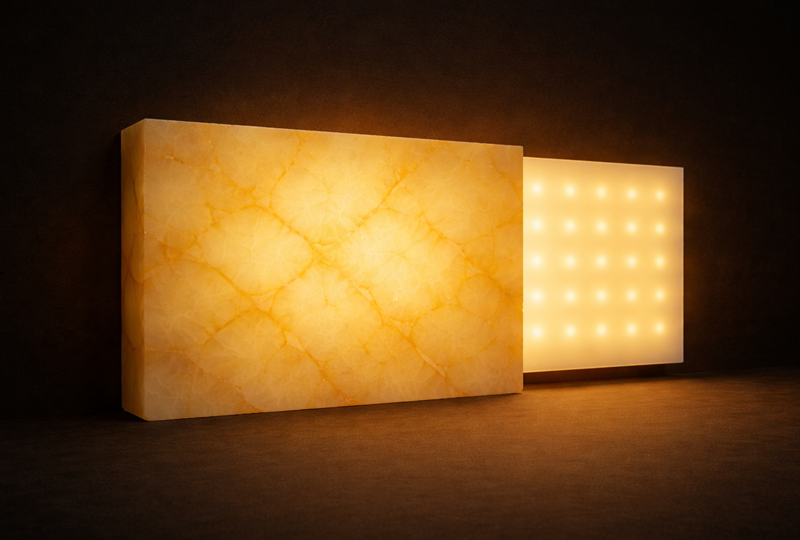

Il s’agit d’une feuille LED blanche à tension constante, avec 392 LED par feuille et 1 LED par segment. C’est un choix pratique pour les projets qui nécessitent un éclairage blanc propre et uniforme, comme les caissons lumineux, les vitrines et le rétroéclairage général. Comme le circuit est simple et que l’unité de coupe est petite, elle convient aussi très bien aux configurations personnalisées.

Feuille LED CCT réglable HR00-B24TW784P

784LED 2835 dual white led sheet

Ce modèle utilise 784 LED par feuille et 2 LED par segment, ce qui le rend adapté aux projets nécessitant une lumière blanche réglable du chaud au froid. C’est une bonne option pour les espaces où l’ambiance lumineuse doit pouvoir changer, comme les présentations de magasin, les projets hôteliers et l’éclairage décoratif intérieur. Par rapport à une feuille blanche standard, elle offre plus de flexibilité dans le rendu lumineux.

Feuille LED RGB HR00-C24RGB288P

288LED 12LEDs/cut 5050 24V RGB LED sheet

Ce modèle utilise 288 LED par feuille et est conçu pour l’éclairage décoratif à changement de couleur, l’éclairage d’ambiance et les effets visuels. Ce type de feuille LED flexible convient bien aux projets où l’impact visuel compte davantage qu’un éclairage blanc fonctionnel. Il permet de créer une large variété d’effets colorés et est souvent utilisé dans la décoration commerciale et l’éclairage d’accentuation.

Feuille LED RGBW HR00-C24RGBW50P

180 Degree 50LED 1LEDs/cut 5050 24V RGBW LED sheet

Ce modèle combine les couleurs RGB avec un canal blanc indépendant, ce qui lui permet d’offrir à la fois des effets colorés et une lumière blanche fonctionnelle. Il dispose également d’une conception de coupe à 1 LED, ce qui lui donne une excellente flexibilité pour les formes personnalisées et les agencements détaillés. Cela le rend particulièrement adapté aux projets qui nécessitent à la fois un éclairage décoratif et un éclairage pratique dans une seule installation.

Feuille LED Pixel RGBW HR00-B24MRGBW800P

24V pixel WS2814 RGBW led sheet

Il s’agit d’une feuille LED adressable basée sur le circuit WS2814B, conçue pour des effets programmables dynamiques tels que le chenillard, les effets de flux et le contrôle segmenté des couleurs. Contrairement aux feuilles RGBW standard, elle permet des performances lumineuses plus avancées et convient aux projets nécessitant des effets animés et un contrôle plus précis. C’est un excellent choix pour les présentations créatives, l’éclairage décoratif haut de gamme et les applications visuelles interactives.

Outils et matériaux dont vous pourriez avoir besoin

Avant de couper et d’installer des feuilles LED flexibles, il est préférable de préparer à l’avance les principaux outils et accessoires. Dans la plupart des projets, vous aurez besoin d’éléments de base comme des ciseaux, une règle, des connecteurs, des fils et une alimentation à tension constante DC24V. Selon le type de feuille LED utilisé, vous pouvez aussi avoir besoin du contrôleur approprié, par exemple un variateur pour les produits monochromes, un contrôleur CCT pour les modèles blanc réglable, ou un contrôleur RGB, RGBW ou pixel pour les versions à changement de couleur. Pour les travaux de câblage personnalisés, un fer à souder peut également être utile.

En plus des composants électriques, quelques matériaux d’installation simples peuvent rendre le travail plus facile et plus propre, comme du ruban adhésif, des clips de fixation et des outils de nettoyage de surface. Avant de commencer le projet, il est toujours important de vérifier que l’alimentation, le contrôleur, les connecteurs et les câbles sont tous compatibles avec la feuille LED utilisée. Préparer ces éléments dès le départ permet d’éviter les erreurs de câblage, de gagner du temps lors de l’installation et de rendre l’ensemble plus fiable.

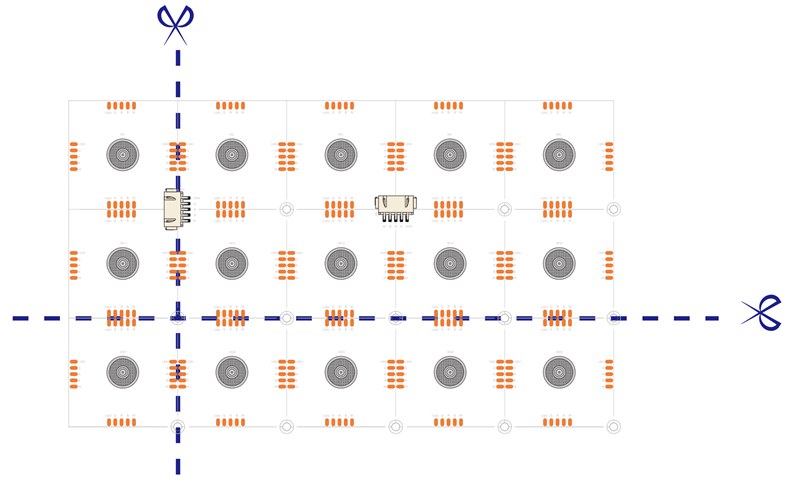

Comment couper les feuilles LED flexibles en toute sécurité

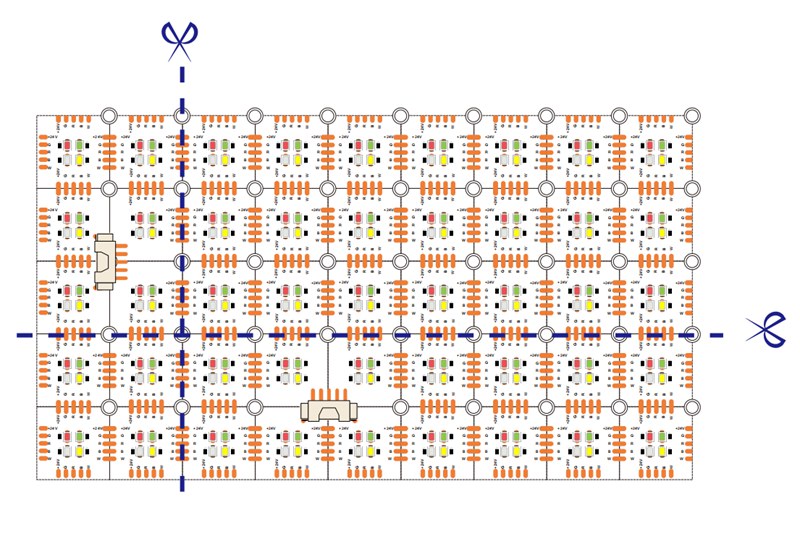

Avant de couper une feuille LED flexible, coupez toujours complètement l’alimentation. Les feuilles LED flexibles doivent être coupées uniquement le long des lignes de coupe marquées. Couper en dehors de la zone indiquée peut endommager le circuit et provoquer l’arrêt de fonctionnement d’une partie de la feuille. Il est également important d’utiliser des outils de coupe propres, car une coupe irrégulière ou peu nette peut endommager les pastilles en cuivre et compliquer la reconnexion.

Le processus de base est simple. Commencez par mesurer la zone d’installation. Ensuite, marquez la section dont vous avez besoin. Puis coupez uniquement sur la ligne pré-indiquée. Après la coupe, vérifiez soigneusement les pastilles en cuivre et assurez-vous qu’elles sont propres et intactes avant de reconnecter la feuille. Il est aussi conseillé de tester la section coupée avant l’installation finale.

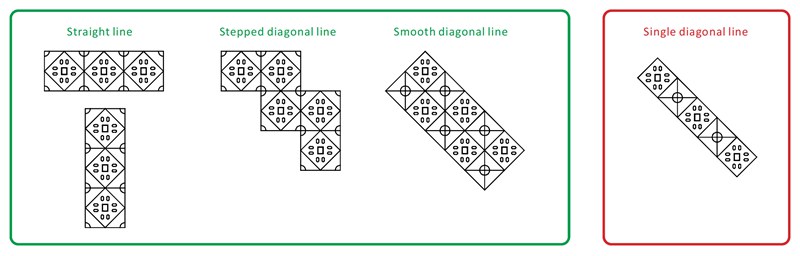

Les différents produits offrent une flexibilité de coupe différente. Le modèle blanc simple comporte 1 LED par segment, le modèle CCT réglable 2 LED par segment, le modèle RGB 12 LED par segment, le modèle RGBW à coupe 1 LED comporte 1 LED par segment, et le modèle pixel RGBW doit être coupé avec une attention particulière portée à la direction du signal et à sa continuité. Pour les configurations personnalisées, les produits avec de petits segments sont généralement plus faciles à utiliser.

Comment connecter différents types de feuilles LED flexibles

Après la découpe, l’étape suivante est la connexion. Dans la plupart des projets, les feuilles LED flexibles peuvent être raccordées à l’aide de connecteurs enfichables ou de fils soudés. Les connecteurs enfichables sont plus rapides et plus simples pour une installation standard, tandis que les fils soudés conviennent mieux aux projets permanents ou aux configurations de câblage sur mesure.

Feuille LED monochrome

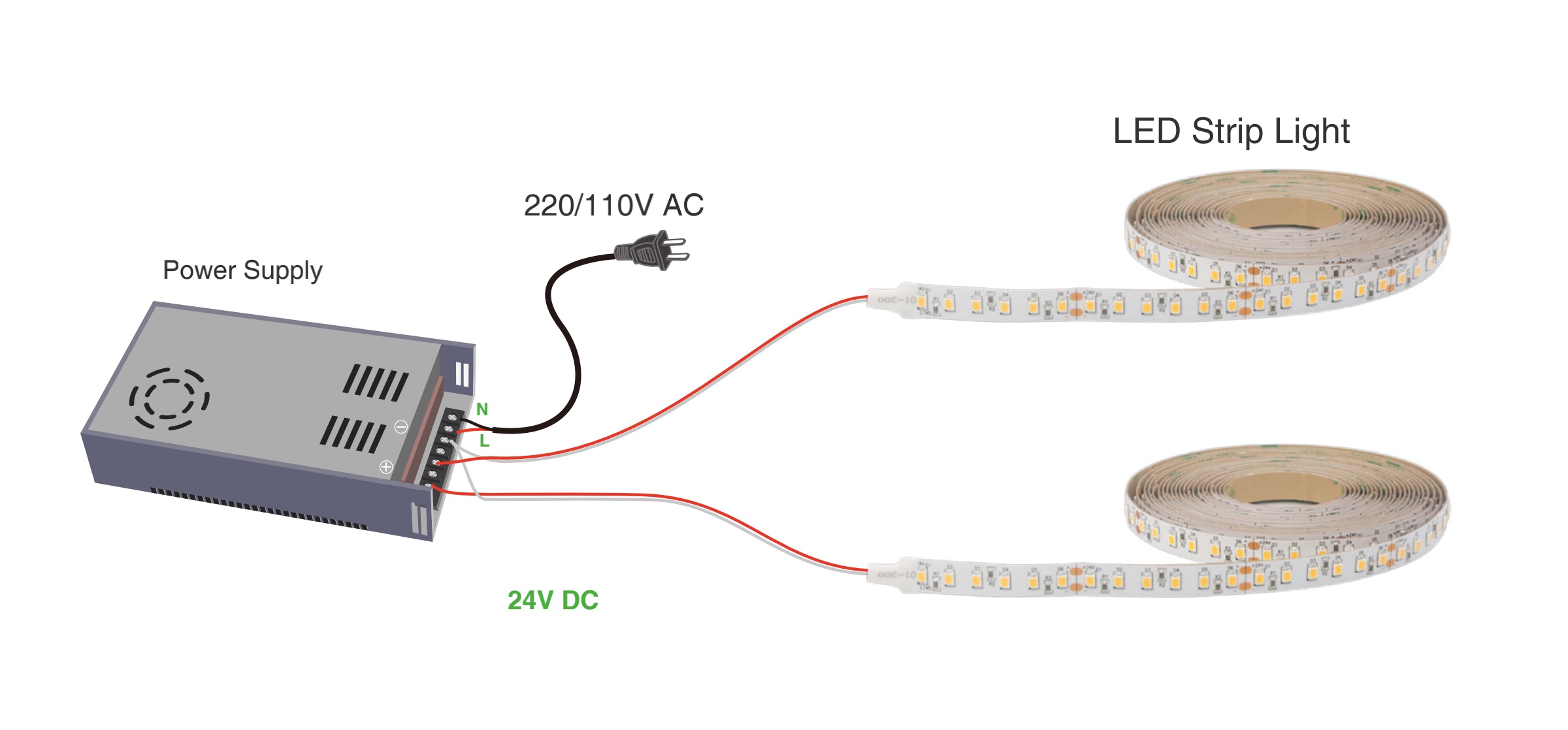

Une feuille LED monochrome est le type le plus simple à connecter. L’alimentation DC24V se connecte directement aux bornes positive et négative, et un variateur peut être ajouté si un réglage de luminosité est nécessaire. Ce type est simple, stable et adapté aux caissons lumineux, à l’éclairage de vitrines et à d’autres applications de rétroéclairage de base.

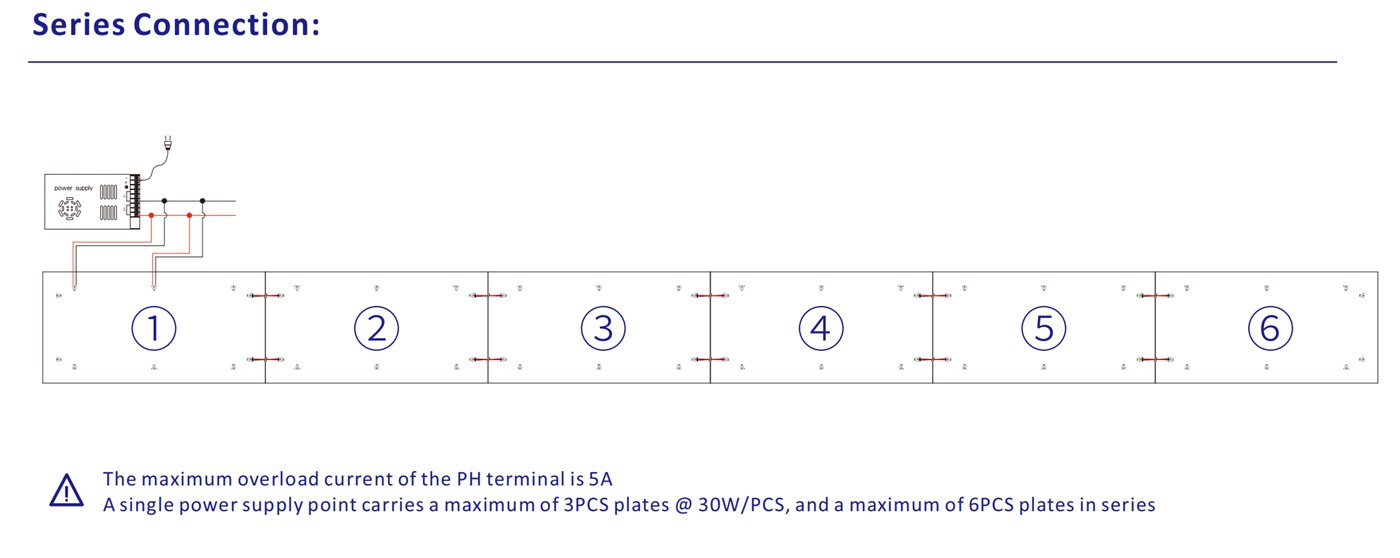

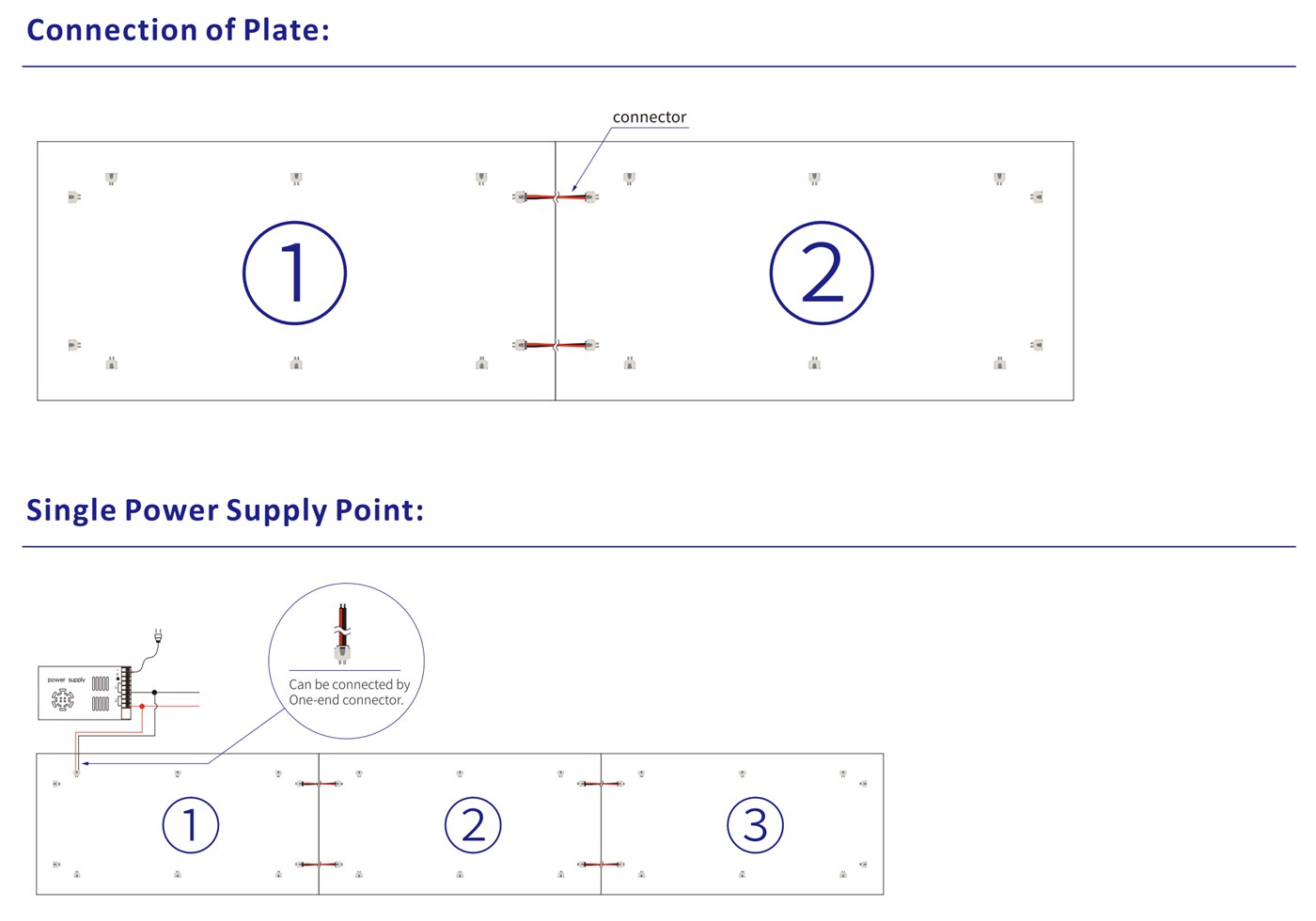

Le schéma de connexion spécifique est présenté ci-dessous :

Le point essentiel ici est la polarité. Assurez-vous que le positif est bien relié au positif et le négatif au négatif. Pour les grands projets, il ne faut pas surcharger une seule alimentation ni créer des longueurs excessives, car la chute de tension peut réduire l’uniformité de la luminosité.

Feuille LED CCT réglable

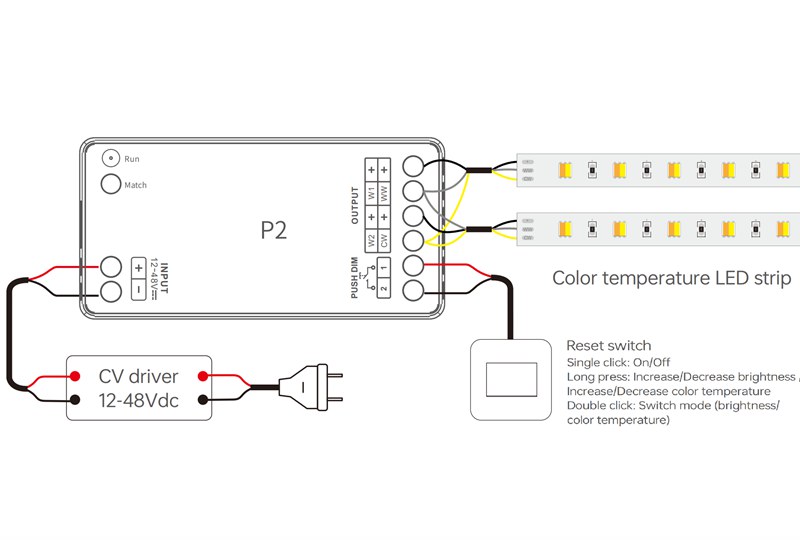

Une feuille LED CCT réglable utilise des canaux blanc chaud et blanc froid. Son câblage est donc plus complexe que celui d’une feuille monochrome. Ce modèle utilise des bornes marquées + / C / W et nécessite un contrôleur compatible pour blanc réglable ou un système de gradation si le réglage de la température de couleur est nécessaire.

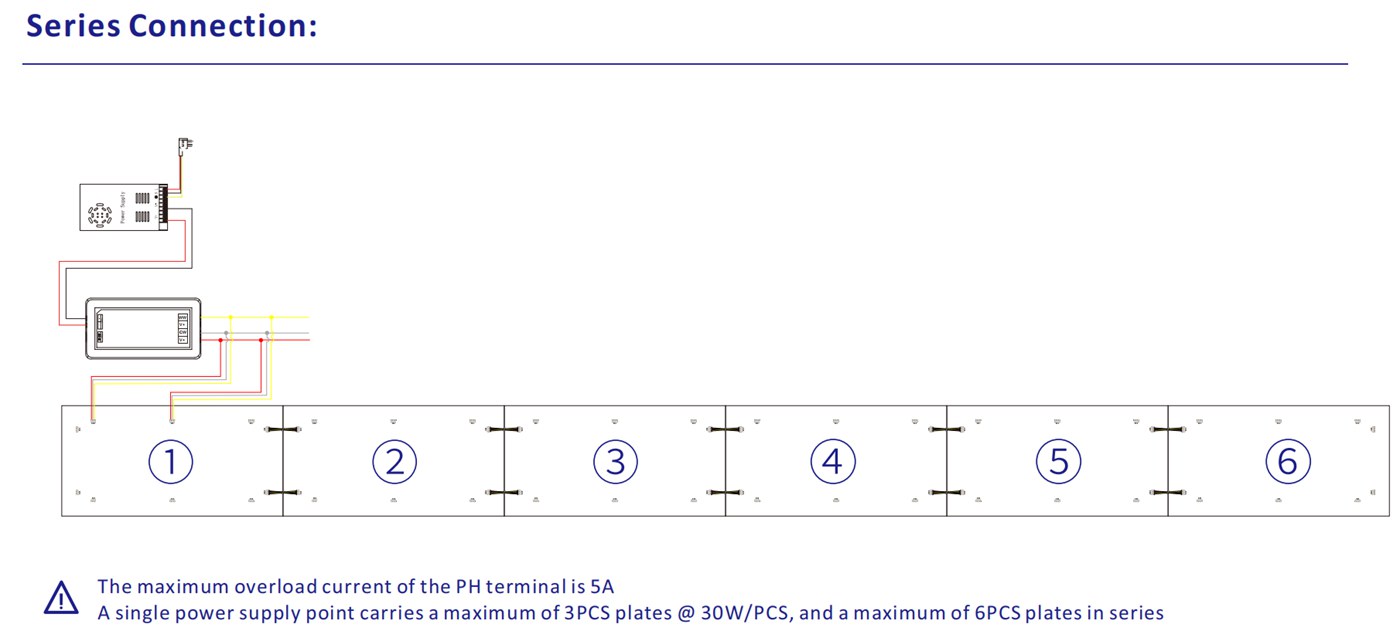

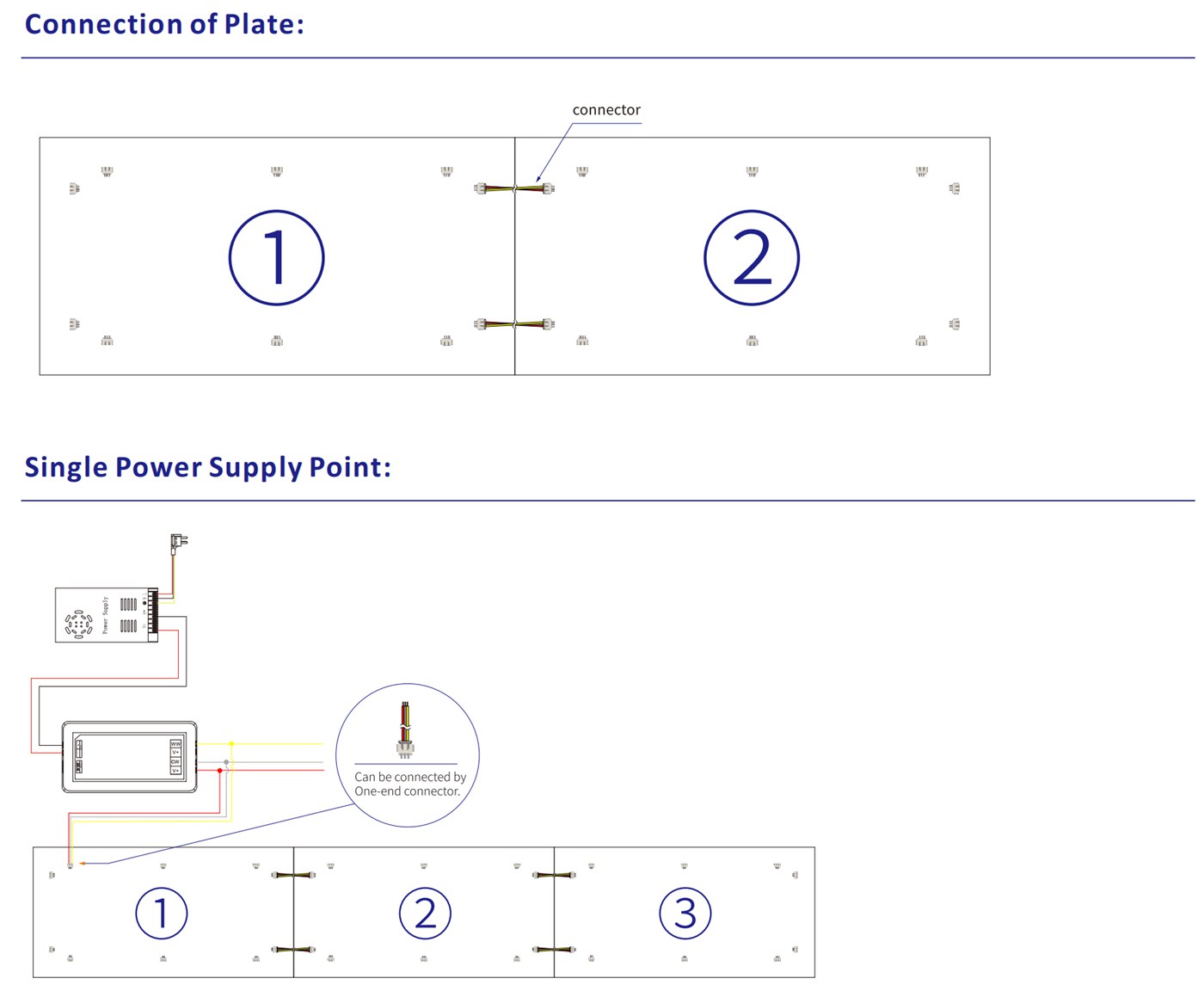

Le schéma de connexion spécifique est présenté ci-dessous :

Le point principal à surveiller est l’ordre des canaux. Si les canaux blanc chaud et blanc froid sont mal connectés, la feuille peut tout de même s’allumer, mais le réglage de la température de couleur ne fonctionnera pas comme prévu. Il est préférable de tester la sortie en blanc chaud, blanc froid et blanc mixte avant l’installation finale. Par ailleurs, un point d’alimentation a une limite de charge, donc les grands projets doivent bien prendre en compte le calcul de puissance et le nombre de connexions.

Feuille LED RGB

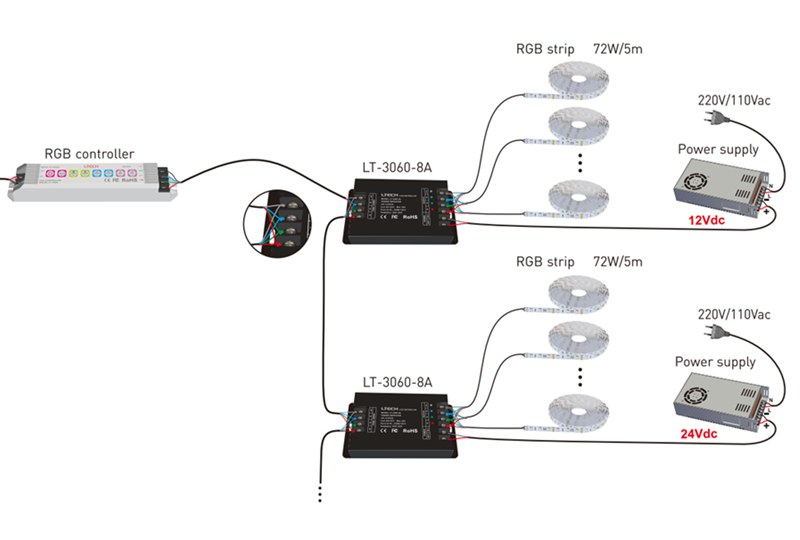

Une feuille LED RGB utilise des canaux séparés rouge, vert et bleu, ainsi qu’une ligne commune DC24V. Elle doit être connectée à un contrôleur RGB approprié afin que chaque canal soit correctement piloté. Ce type de feuille est principalement utilisé pour l’éclairage décoratif et les effets à changement de couleur.

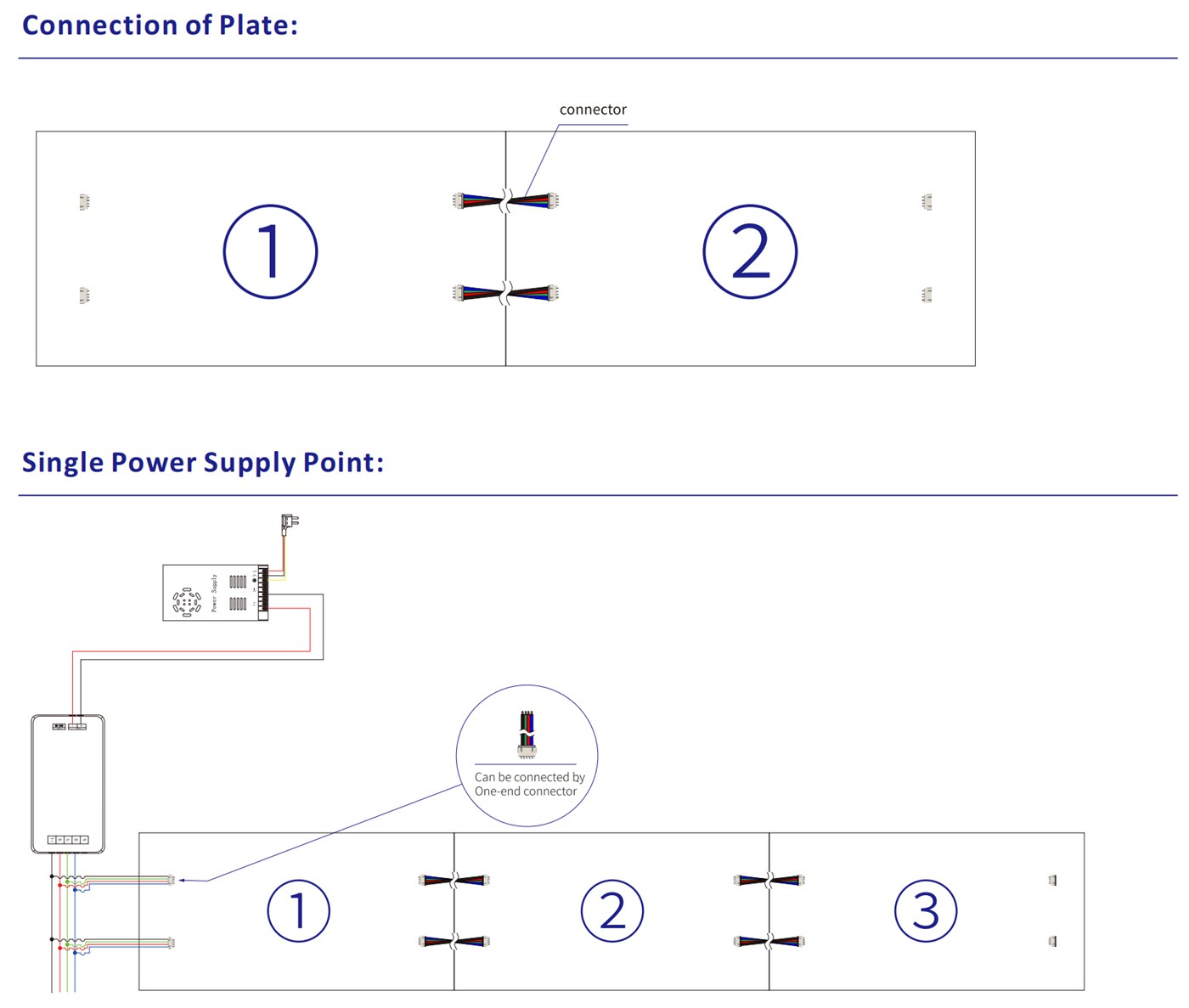

Le schéma de connexion spécifique est présenté ci-dessous :

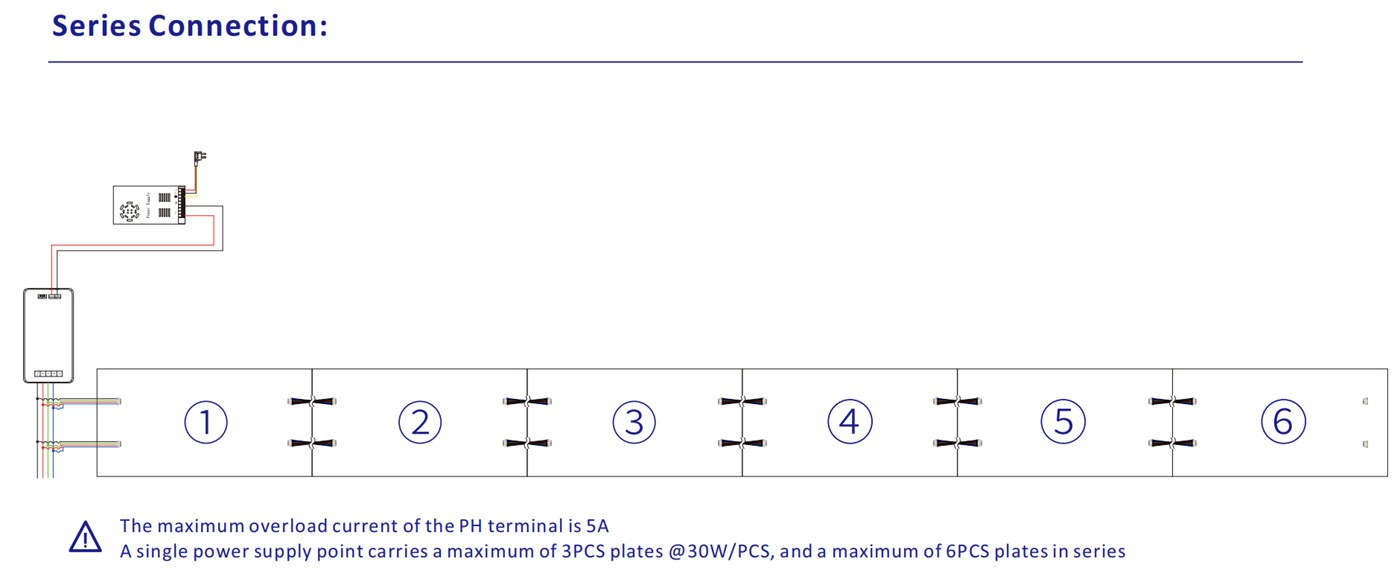

Le point le plus important est de respecter correctement l’ordre des canaux. Si R, G et B sont mal câblés, la feuille peut quand même s’allumer, mais les couleurs seront incorrectes. Dans les installations de grande taille, il est préférable d’utiliser une distribution d’alimentation en parallèle plutôt qu’une seule connexion très longue, car les produits RGB sont plus sensibles à la chute de tension et aux incohérences de couleur.

Feuille LED RGBW

Une feuille LED RGBW ajoute un canal blanc indépendant à la structure RGB standard. Cela la rend plus flexible, car elle peut produire à la fois des couleurs décoratives et une lumière blanche pratique. Le modèle RGBW HR00-C24RGBW50P est particulièrement utile lorsque l’installateur a besoin d’une grande liberté de coupe, car il utilise une conception à segments d’1 LED.

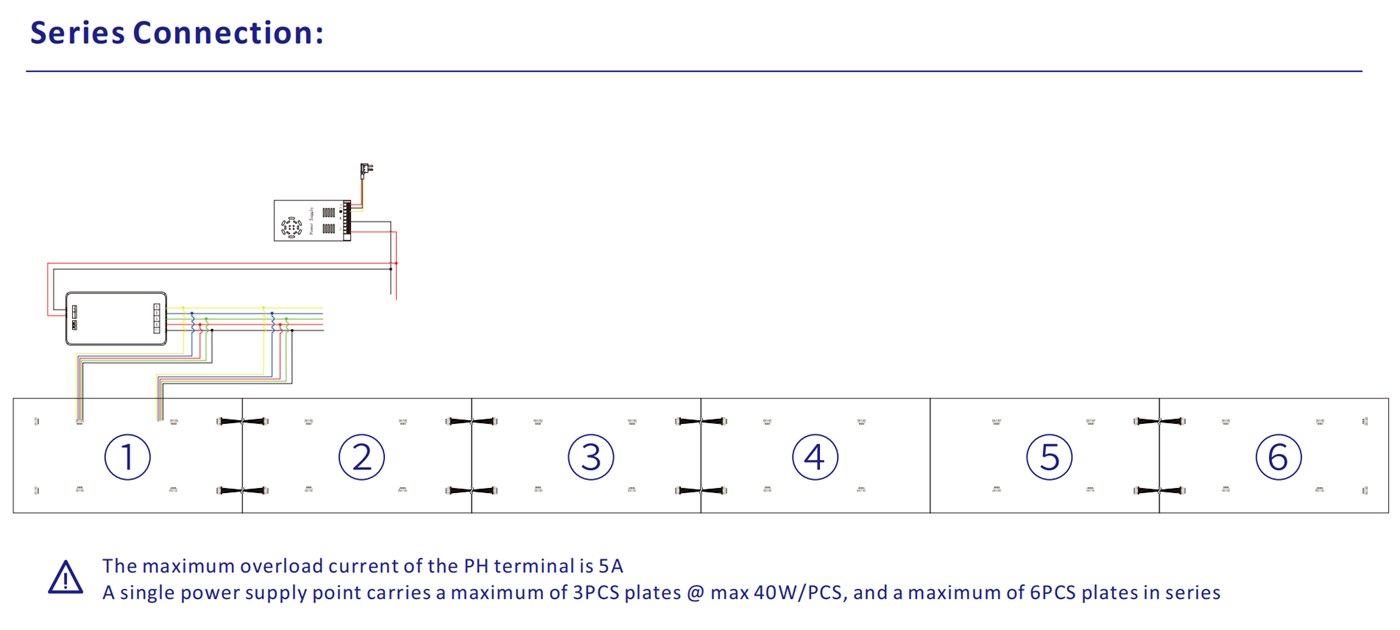

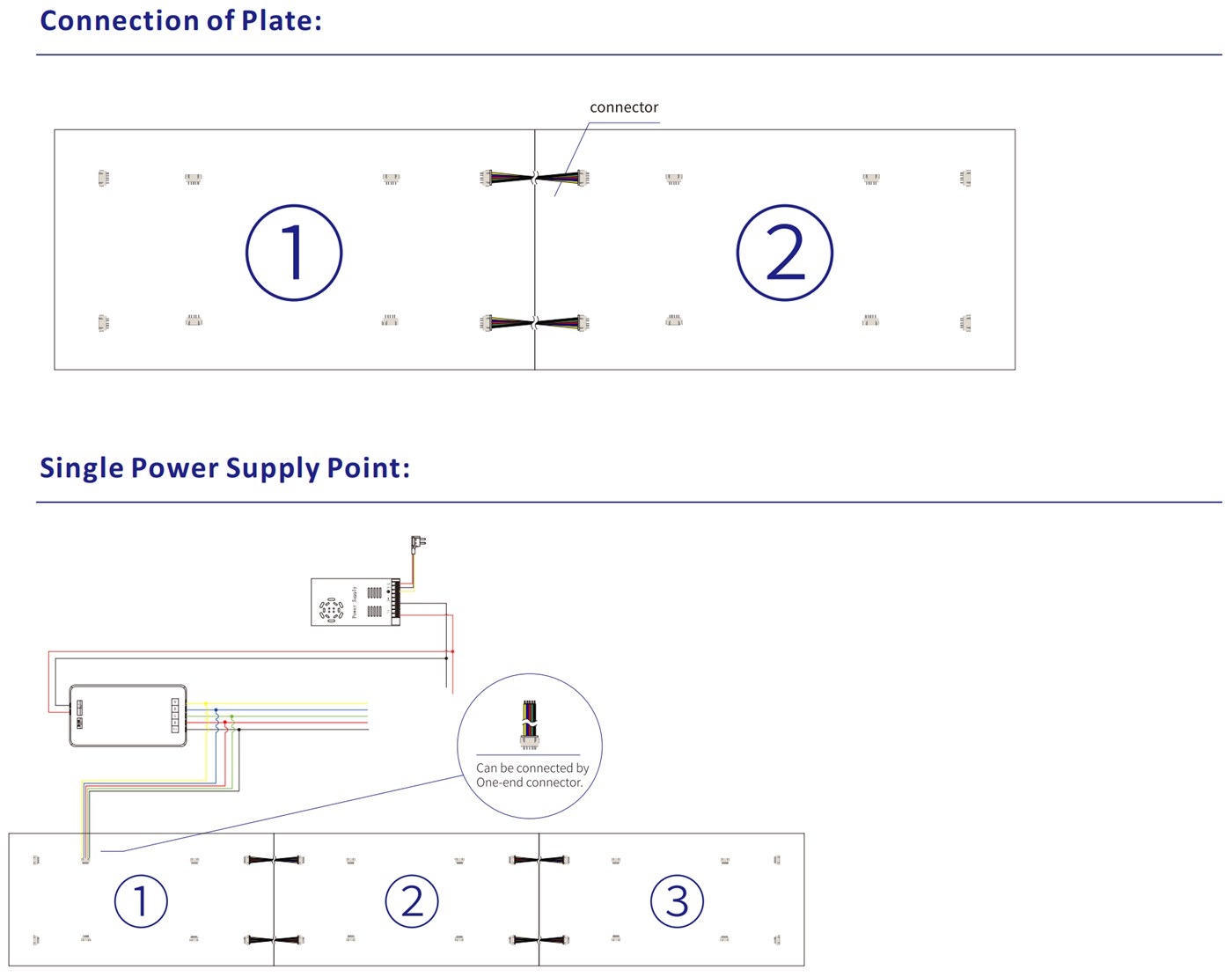

Le schéma de connexion spécifique est présenté ci-dessous :

Le principal point d’attention ici est la compatibilité du contrôleur. Une feuille RGBW doit utiliser un contrôleur RGBW, et non un contrôleur RGB standard, sinon le canal blanc ne pourra pas être commandé correctement. Il faut également vérifier que tous les canaux réagissent normalement avant la fixation finale. Comme ce modèle permet une coupe horizontale et verticale le long des lignes du panneau, c’est une bonne option pour les agencements de rétroéclairage sur mesure, mais il faut éviter de couper accidentellement dans les composants.

Feuille LED Pixel RGBW

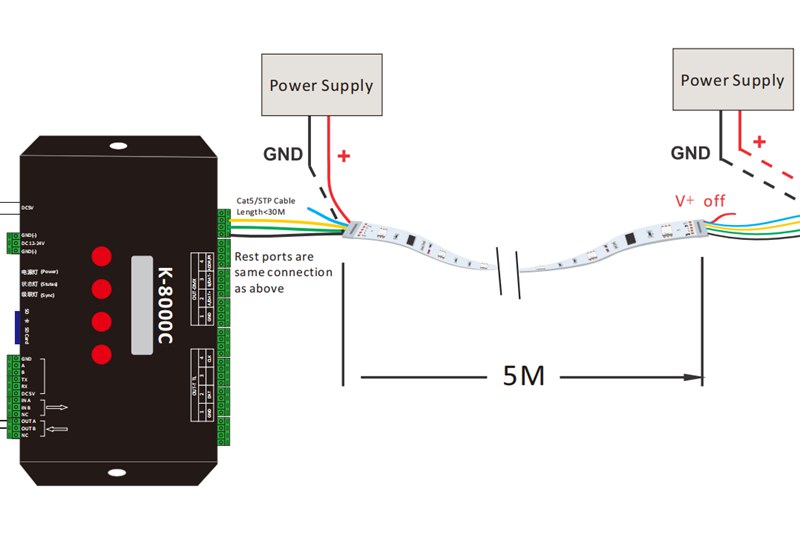

Une feuille LED Pixel RGBW est le type le plus avancé de ce groupe. Le modèle HR00-B24MRGBW800P utilise le circuit WS2814B et comprend des bornes liées au signal telles que DIN, BIN, DO, BO, GND et +24V. Elle doit être connectée à un contrôleur pixel compatible, et non à un contrôleur RGBW classique. Ce type est conçu pour des effets lumineux programmables.

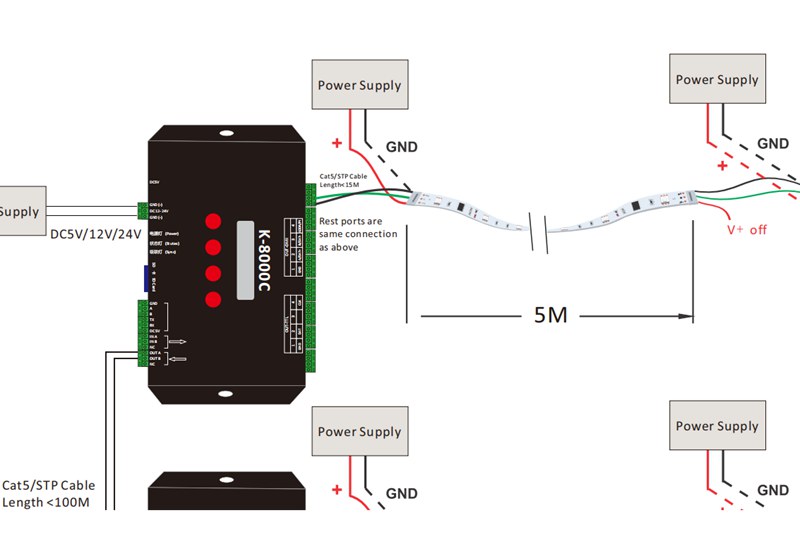

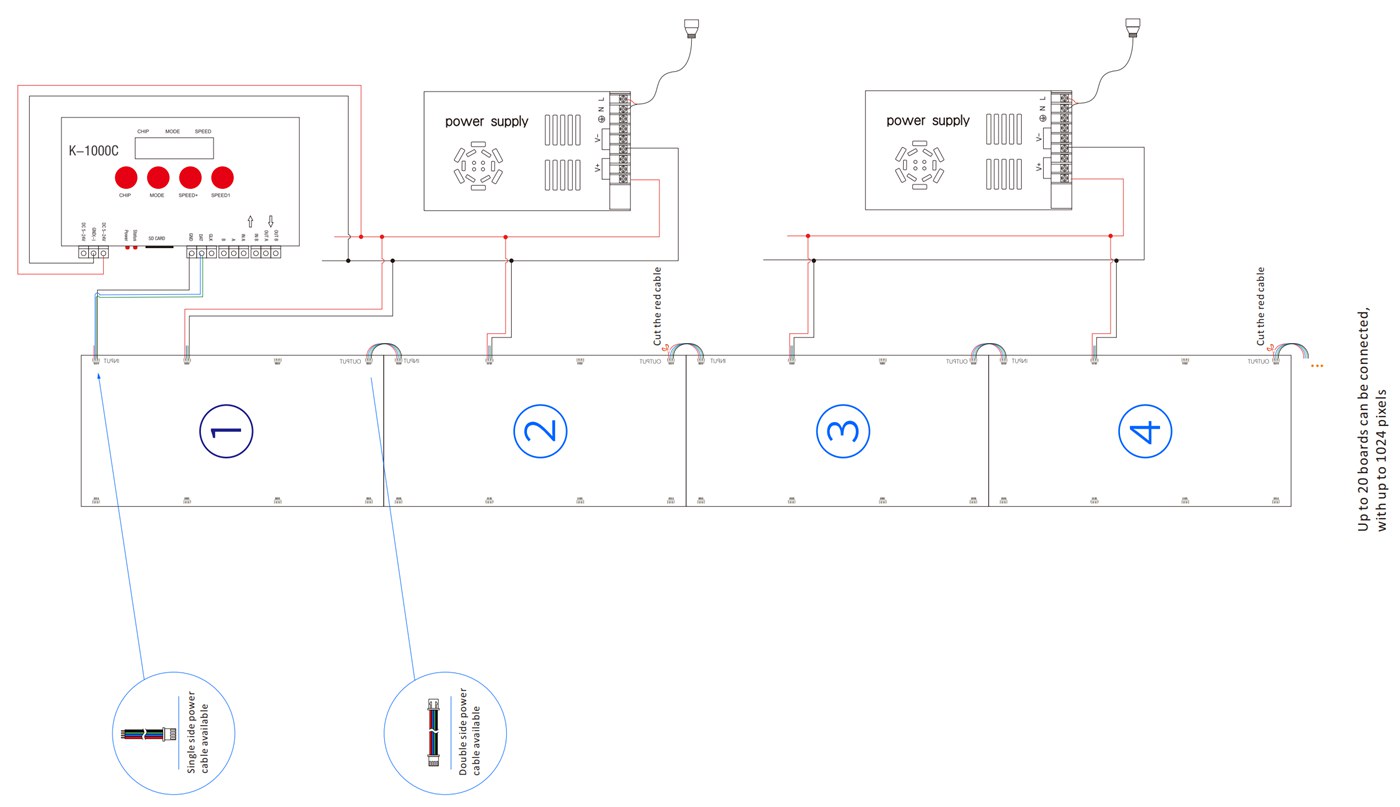

Le schéma de connexion spécifique est présenté ci-dessous :

Le point le plus important avec les feuilles LED pixel est la direction du signal. Si les côtés entrée et sortie sont inversés, les LED en aval risquent de ne pas fonctionner correctement. Après la découpe, la continuité du signal doit également être maintenue. Dans certaines configurations, ce modèle permet une installation avec connecteurs sans soudure, mais après avoir découpé les panneaux, il faut toujours faire très attention au sens de transmission du signal. En outre, le courant de surcharge de la borne PH est limité à 5 A, donc le calcul de puissance est très important dans les grands systèmes.

Comment installer des feuilles LED flexibles

Avant l’installation finale, il est préférable d’effectuer un test rapide à blanc. Connectez d’abord la feuille LED, l’alimentation et le contrôleur, puis mettez brièvement sous tension pour vérifier que tout fonctionne normalement. Cela permet de repérer les erreurs de polarité, les mauvais réglages du contrôleur ou les connexions desserrées avant que la feuille ne soit fixée en place.

Après le test, coupez l’alimentation et préparez la surface de montage. La surface doit être sèche, plane et propre. La poussière, l’huile ou les surfaces irrégulières peuvent réduire l’adhérence et nuire à la fiabilité à long terme. Une fois la surface prête, positionnez soigneusement la feuille LED et fixez-la progressivement, au lieu de tout poser d’un seul coup. Ensuite, terminez le câblage final et testez de nouveau le système avant de refermer la structure du projet.

Pendant l’installation, il est également important de conserver une marge de puissance suffisante. En général, la charge totale doit rester dans environ 80 % de la capacité nominale de l’alimentation. Cela contribue à réduire les risques de surcharge, de surchauffe et de baisse de luminosité sur les longues distances.

Problèmes fréquents et comment les éviter

L’erreur d’installation la plus courante consiste à couper en dehors de la ligne marquée ou à couper à travers des composants fonctionnels. Le deuxième problème fréquent est une mauvaise polarité ou un mauvais ordre des canaux lors de la reconnexion. Le troisième est le choix d’une alimentation sous-dimensionnée, ce qui peut entraîner des zones moins lumineuses, du scintillement ou des performances instables. Ces problèmes ne sont pas compliqués, mais ils surviennent souvent lorsque les installateurs considèrent toutes les feuilles LED comme s’il s’agissait du même produit.

Un autre problème fréquent est la chute de tension dans les longues lignes ou les grandes installations. Si la luminosité devient plus faible à l’extrémité, le système peut nécessiter une meilleure distribution de puissance, des chemins de connexion plus courts, des câbles plus épais ou une alimentation par sections. Cela est particulièrement important pour les grands projets de rétroéclairage ou les installations combinant plusieurs feuilles ensemble.

Pour les feuilles Pixel RGBW, la direction du signal doit être soigneusement vérifiée. Pour les produits RGB et RGBW à tension constante, les canaux de couleur doivent correspondre correctement. Pour les feuilles CCT, les canaux blanc chaud et blanc froid ne doivent pas être inversés. Et pour tout type de feuille, un mauvais contact au niveau des connecteurs ou des pastilles en cuivre endommagées après la coupe peut provoquer des zones sombres localisées. C’est pour cela qu’après chaque coupe et chaque reconnexion, un test fonctionnel rapide vaut vraiment la peine avant l’assemblage final.

Conclusion

Les feuilles LED flexibles sont faciles à personnaliser, mais de bons résultats dépendent du choix du bon type de produit ainsi que de la bonne méthode de découpe, de connexion et d’installation. Les cinq produits populaires de Hanron Lighting permettent de mieux comprendre cela : le blanc simple pour le rétroéclairage de base, le CCT réglable pour les projets à blanc variable, le RGB pour les changements de couleur décoratifs, le RGBW pour combiner couleurs et lumière blanche, et le pixel RGBW pour les effets programmables avancés.

Tant que vous coupez sur les lignes marquées, que vous respectez le câblage correct, que vous choisissez le contrôleur approprié et que vous effectuez des tests avant l’installation finale, les feuilles LED flexibles peuvent offrir une installation propre, des performances fiables et d’excellents résultats lumineux dans les projets commerciaux comme décoratifs.
