How to Use a 12V LED Strip in a 24V System Without Damaging It

Autor: Ivan Huang

2026-03-20

Bei der Planung eines LED-Beleuchtungsprojekts gehört die Überprüfung der Spannungskompatibilität zu den wichtigsten Schritten. Ein häufiges Problem tritt auf, wenn bereits ein 24-V-Netzteil vorhanden ist, der gewünschte LED-Streifen jedoch für 12 V ausgelegt ist.
Kann man also einen 12-V-LED-Streifen in einem 24-V-System verwenden?
Die Antwort lautet: Ja – allerdings nicht durch einen direkten Anschluss. Eine direkte Verbindung würde den LED-Streifen mit ziemlicher Sicherheit beschädigen. Es gibt jedoch einige praktische Möglichkeiten, einen 12-V-LED-Streifen sicher in einer 24-V-Umgebung zu betreiben.
Dieser Artikel erklärt, wie dies funktioniert, warum die Spannungsanpassung wichtig ist und welche Lösungen für reale Projekte am sichersten sind.

Warum die Spannungsanpassung wichtig ist

LED-Streifen sind darauf ausgelegt, mit einer bestimmten Eingangsspannung betrieben zu werden – üblicherweise 12 V oder 24 V. Das Netzteil muss exakt zu dieser Spannung passen, damit die LEDs die korrekte Menge an elektrischer Energie erhalten.

Wird ein 12-V-LED-Streifen direkt an ein 24-V-Netzteil angeschlossen, erhält der Streifen die doppelte seiner Nennspannung. Dies kann zu folgenden Folgen führen:

Sofortige Überhitzung
Durchgebrannte LEDs oder Widerstände
Dauerhafter Leistungsverlust
Kompletter Ausfall des Streifens

Einfach ausgedrückt: Ein 12-V-Streifen sollte niemals direkt mit 24 V versorgt werden.

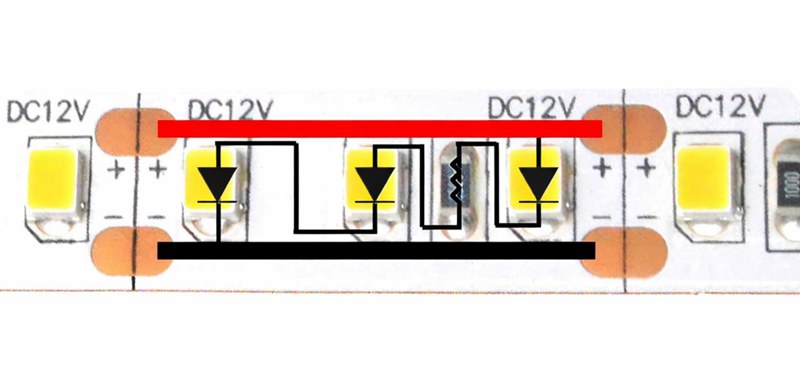

Wie ein 12-V-LED-Streifen aufgebaut ist

Obwohl ein LED-Streifen wie ein einziger langer, durchgehender Stromkreis wirkt, besteht ein standardmäßiger 12-V-Streifen meist aus vielen kleinen, sich wiederholenden Abschnitten, die parallel geschaltet sind.

Jeder dieser Abschnitte enthält typischerweise:

3 in Reihe geschaltete LEDs
1 oder 2 strombegrenzende Widerstände

In ihrer Gesamtheit ist jede dieser Sektionen für den Betrieb an einer 12-V-Spannungsquelle ausgelegt. Aus diesem Grund sind die Kupferkontakte entlang des Streifens für einen 12-V-Eingang vorgesehen – und nicht für 24 V.

Das Verständnis dieser Struktur erklärt, warum eine direkte Überspannung gefährlich ist und warum bestimmte Umgehungslösungen dennoch funktionieren können.

Kann man einen 12-V-LED-Streifen in einem 24-V-System verwenden?

Ja – allerdings nur unter Anwendung der korrekten Methode. Es gibt verschiedene mögliche Lösungen; welche davon die richtige ist, hängt davon ab, ob Ihre Installation temporär oder dauerhaft, kostengünstig oder eher leistungsorientiert sein soll.

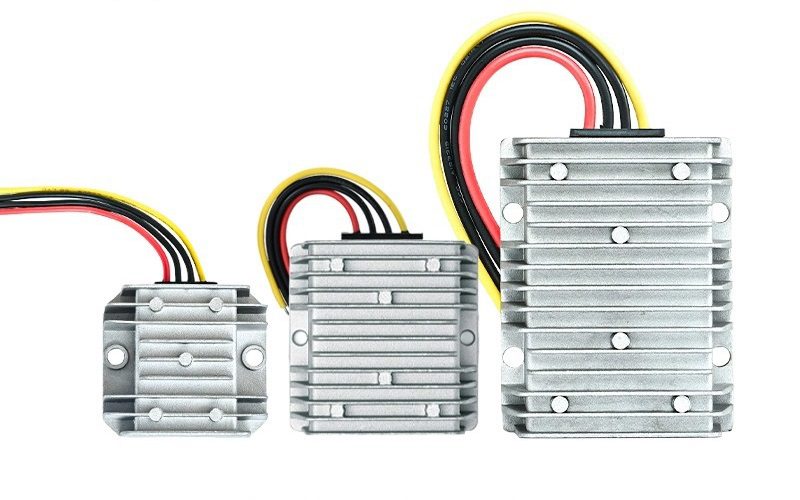

Option 1: Verwendung eines DC/DC-Abwärtswandlers (Buck Converter)

Die sicherste und zuverlässigste Methode ist der Einsatz eines DC/DC-Abwärtswandlers (im Englischen auch „Buck Converter“ genannt). Dieses Gerät reduziert die eingehenden 24 V auf eine stabile Ausgangsspannung von 12 V, bevor der Strom den LED-Streifen erreicht.

Vorteile

Sicher und stabil im Betrieb
Für den Langzeitbetrieb geeignet
Die normale Leistung des LED-Streifens bleibt erhalten
In verschiedenen Leistungsklassen leicht erhältlich

Worauf Sie achten sollten

Der Wandler muss für eine ausreichende Stromstärke und Leistung (Wattzahl) ausgelegt sein
Eine fachgerechte Installation und ausreichende Kühlung sind unerlässlich

Als Faustregel gilt: Wählen Sie einen Wandler, der über mindestens 20 % Leistungsreserve gegenüber der tatsächlichen Stromaufnahme des LED-Streifens verfügt.

Für die meisten professionellen oder dauerhaften Installationen stellt dies in der Regel die beste Lösung dar.

Option 2: Reihenschaltung von zwei identischen 12-V-LED-Streifen

Eine weitere Methode besteht darin, zwei identische Segmente eines 12-V-LED-Streifens in Reihe an ein 24-V-Netzteil anzuschließen.

Funktionsweise der Reihenschaltung

Bei einer Reihenschaltung verteilt sich die Spannung auf beide Streifen. Wenn die beiden Streifensegmente tatsächlich identisch sind, fällt an jedem einzelnen eine Spannung von etwa 12 V ab, sodass beide sicher an einer 24-V-Quelle betrieben werden können.

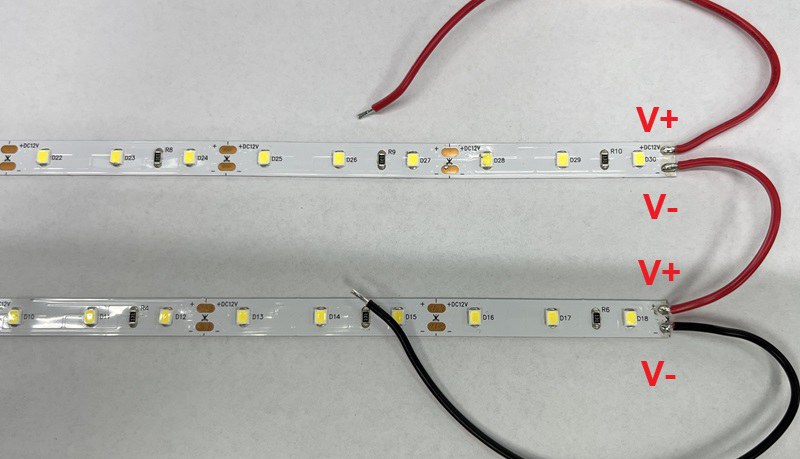

Der Schaltplan sieht wie folgt aus:

Bei korrekter Ausführung verteilt sich die Gesamtspannung von 24 V auf die beiden Streifen.

Ergebnis des Praxistests

In einem Praxistest mit zwei identischen 12-V-LED-Streifen, die an ein geregeltes 24-V-Labornetzteil angeschlossen waren, ergaben sich folgende Messwerte:

Netzteilspannung: 12,0 V DC
Stromaufnahme: 0,2 A
Gesamtleistung: 2,4 W

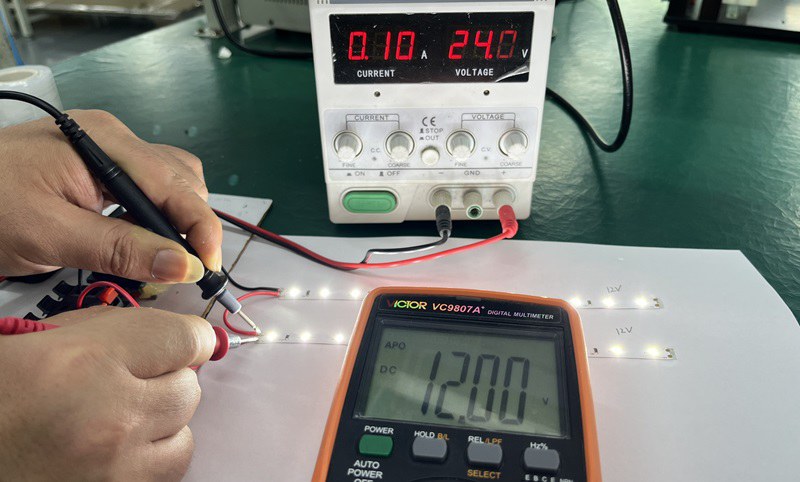

Bei einem gleichzeitigen Test mit zwei identischen 12-V-LED-Streifen, die in Reihe an ein geregeltes 24-V-Labornetzteil geschaltet waren, ergaben sich folgende Messwerte:

Netzteilspannung: 24,0 V DC
Stromaufnahme: 0,1 A
Gesamtleistung: 2,4 W
Spannung an jedem Streifen: 12 V

Dies zeigt, dass diese Methode unter kontrollierten Bedingungen einwandfrei funktionieren kann.

Warum die beiden Streifen identisch sein müssen

Dies ist die wichtigste Regel für die Reihenschaltung.

Die beiden Streifen müssen Folgendes aufweisen:

Dieselbe Nennspannung
Denselben Streifentyp
Dieselbe Länge
Dieselbe LED-Dichte und denselben Stromverbrauch
Idealerweise dieselbe Kabellänge und dieselben Anschlussbedingungen

Warum ist das wichtig?

Weil in einer Reihenschaltung beide Streifen gezwungen sind, denselben Strom zu führen. Wenn die Streifen unterschiedlich sind, verteilt sich die Spannung möglicherweise nicht gleichmäßig. Ein Streifen erhält am Ende unter Umständen weniger als 12 V, während der andere gezwungen ist, mehr als 12 V aufzunehmen. Dies kann zu Überstrom oder Überspannung führen, was den Streifen beschädigen kann.

Wenn beispielsweise ein Streifen normalerweise 0,5 A und ein anderer normalerweise 1,0 A zieht, entsteht durch die Reihenschaltung eine elektrische Fehlanpassung. Das System teilt die Spannung dann nicht mehr sauber auf, und ein Streifen kann überlastet werden.

Diese Methode funktioniert also nur dann sicher, wenn beide Streifensegmente tatsächlich exakt aufeinander abgestimmt sind.

Wichtige Warnung: Keine Parallelschaltung verwenden!

Ein häufiger Fehler besteht darin, zwei 12-V-LED-Streifen parallel an ein 24-V-Netzteil anzuschließen.
Dies ist falsch.
Bei einer Parallelschaltung erhält jeder Streifen die volle Versorgungsspannung. Das bedeutet, dass jeder 12-V-Streifen direkt 24 V ausgesetzt wäre, was höchstwahrscheinlich dazu führt, dass er fast augenblicklich durchbrennt.
Wenn Sie also ein 24-V-Netzteil in Verbindung mit 12-V-Streifen verwenden:

Eine Reihenschaltung kann funktionieren.
Eine Parallelschaltung funktioniert nicht.

Option 3: Verwendung eines separaten 12-V-Netzteils

Wenn Ihr Projekt sowohl 12-V- als auch 24-V-Komponenten umfasst, besteht eine weitere sichere Lösung darin, den 12-V-LED-Streifen über ein eigenes 12-V-Netzteil zu versorgen.

Vorteile

Sehr sicher
Leicht verständlich
Ideal für Projekte mit gemischten Spannungspegeln

Nachteile

Erfordert ein zusätzliches Netzteil
Erhöht den Verkabelungs- und Hardware-Aufwand geringfügig

Dies ist häufig eine praktische Lösung für Installationen mit getrennten Beleuchtungszonen.

Option 4: Austausch des Streifens gegen einen 24-V-LED-Streifen

In manchen Fällen besteht die effizienteste Lösung schlichtweg darin, auf einen 24-V-LED-Streifen umzusteigen.
Warum dies die bessere Wahl sein kann

Passt zum bestehenden Stromversorgungssystem
Vereinfacht die Verkabelung
Bietet bei längeren Strecken meist eine bessere Leistung
Reduziert häufig den Spannungsabfall im Vergleich zu 12-V-Streifen

Wird das Beleuchtungssystem für den langfristigen Einsatz konzipiert, kann ein Upgrade auf 24 V die sauberste und skalierbarste Option sein.

Was passiert, wenn man versehentlich 24 V an einen 12-V-Streifen anlegt?

Wird ein 12-V-LED-Streifen direkt an 24 V angeschlossen, sind die Folgen meist unmittelbar spürbar:
Die LEDs können extrem heiß werden
Die Widerstände können überlasten
Die Lichtleistung kann kurzzeitig stark ansteigen und anschließend ausfallen
Der Streifen kann sich verfärben (anschwärzen), dauerhaft an Leuchtkraft verlieren oder komplett den Dienst versagen

In den meisten Fällen ist der Schaden irreversibel.
Aus diesem Grund ist es stets ratsam, zunächst einen Test mit einem kleinen Teilstück durchzuführen, wenn man eine unkonventionelle Konfiguration ausprobiert.

Wann eine Reihenschaltung sinnvoll ist

Der Einsatz von zwei identischen 12-V-Streifen in Reihenschaltung kann dann nützlich sein, wenn:

Sie bereits über ein 24-V-Netzteil verfügen
Ihnen ausschließlich 12-V-Streifen zur Verfügung stehen
Sie eine einfache Lösung ohne Spannungswandler wünschen
Sie gerade ein Test-Setup, eine Demo-Installation oder einen Leuchtkasten aufbauen
Die Streifen perfekt aufeinander abgestimmt sind

Wann Sie eine Reihenschaltung vermeiden sollten

Diese Methode ist keine gute Wahl, wenn:
Die Streifen unterschiedliche Längen oder Typen aufweisen
Sie bezüglich Polarität und Verkabelung unsicher sind
Die Konfiguration für eine kritische Langzeitinstallation vorgesehen ist
Sie maximale Zuverlässigkeit anstreben
Die Streifen im Laufe der Zeit unterschiedlich altern könnten

Auch wenn die Reihenschaltung prinzipiell funktionieren kann, ist sie dennoch weniger robust als die Verwendung eines geeigneten Spannungswandlers oder eines passenden Netzteils.

Lässt sich dieses Prinzip erweitern?

Ja. Theoretisch lässt sich dieser Ansatz ausweiten:
Drei identische 12-V-Streifen in Reihe an 36 V
Vier identische 12-V-Streifen in Reihe an 48 V

Dabei gilt jedoch stets dieselbe Regel: Alle Streifen müssen identisch sein und korrekt in Reihe geschaltet werden.

Fazit

Ein 12-V-LED-Streifen sollte niemals direkt an ein 24-V-Netzteil angeschlossen werden. Dies führt in der Regel zur Zerstörung des LED-Streifens.

Es gibt jedoch sichere Möglichkeiten, einen 12-V-LED-Streifen in einem 24-V-System zu betreiben:

Verwenden Sie einen Abwärtswandler (Buck-Converter), um die Spannung von 24 V auf 12 V herabzusetzen.
Schalten Sie zwei identische 12-V-LED-Streifen in Reihe.
Verwenden Sie ein separates 12-V-Netzteil.
Tauschen Sie den LED-Streifen gegen ein 24-V-Modell aus.

Für temporäre Lösungen oder kostengünstige Projekte kann die Reihenschaltung eine gut funktionierende Option sein, sofern sie sorgfältig ausgeführt wird. Bei dauerhaften Installationen stellen ein Spannungswandler oder ein passendes Netzteil jedoch meist die sicherere und professionellere Wahl dar.

Haftungsausschluss

Eine fehlerhafte Verkabelung oder versehentliche Überspannung kann LED-Streifen dauerhaft beschädigen und Sicherheitsrisiken verursachen. Jede nicht standardmäßige Verkabelungsmethode sollte vor der vollständigen Installation sorgfältig anhand eines kurzen Testsegments des LED-Streifens überprüft werden.
