H803SA 8 Port Contrôleur de pixels adressable

8 Port H803SA Contrôleur de pixel adressable Off-ligne / Carte autonome / SD Carte 8192 Pixel DMX Console, prise en charge WS2812B / APA102

Détail du produit

Caractéristiques

(1). Huit Contrôle du port Maximum 8192 pixels, chaque port contrôle maximum de 1024 pixels.

(2). La carte SD prend en charge les formats FAT32, FAT16.

(3). H803SA peut être connecté à la console DMX, vous pouvez changer de fichiers et ajuster la vitesse et la luminosité par la console DMX.


Spécification

Tension d'entrée: personnalisée

Consommation d'énergie: 1W

Numéro de pixels de conduite: 8192

Poids: 1kg

Dimension: L189 x W123 x H40

Taille du carton: L205 x W168 x H69

Puces supportées

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, APA104, P9813, P9823, LD1510, LD1512, LD1530, P9823, LD1510, LD1512, LD1530, LD1532, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL97 ZQL9712HV, etc.

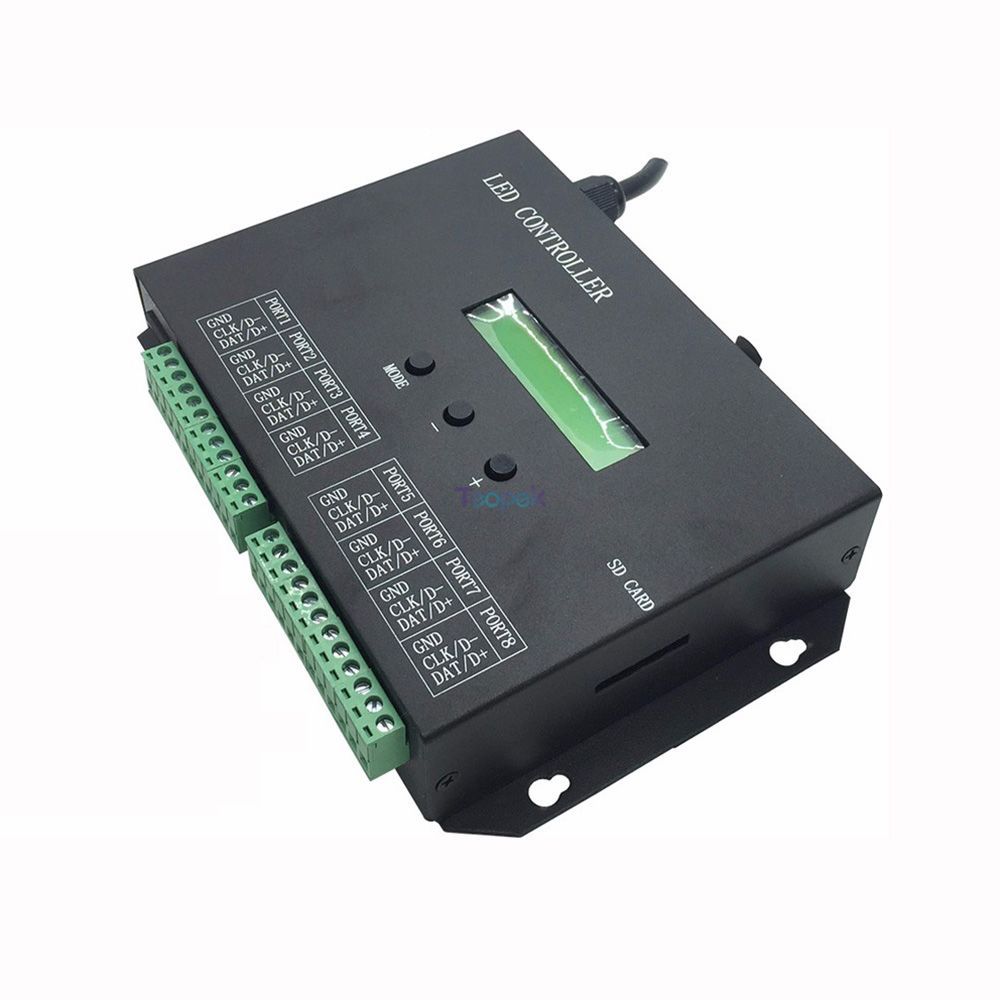

Affichage de produit

Par exemple:

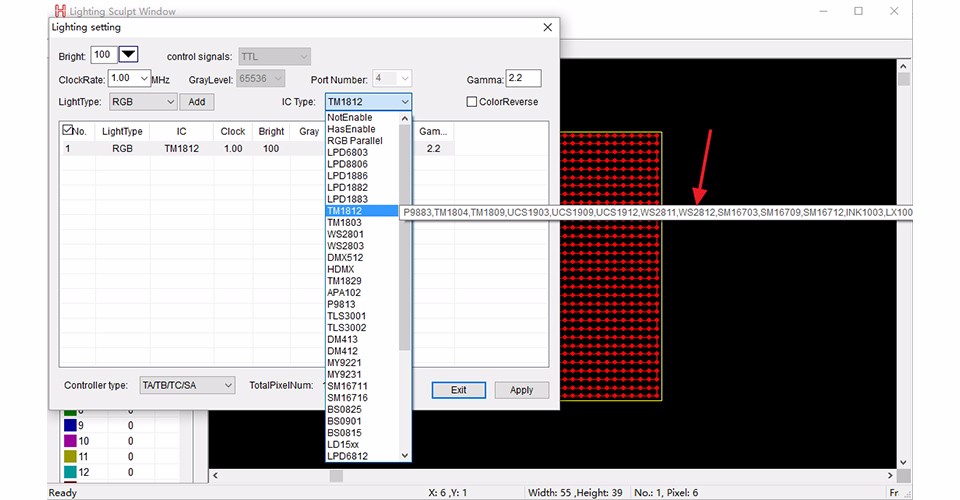

Si vous choisissez WS2812 dans le logiciel.

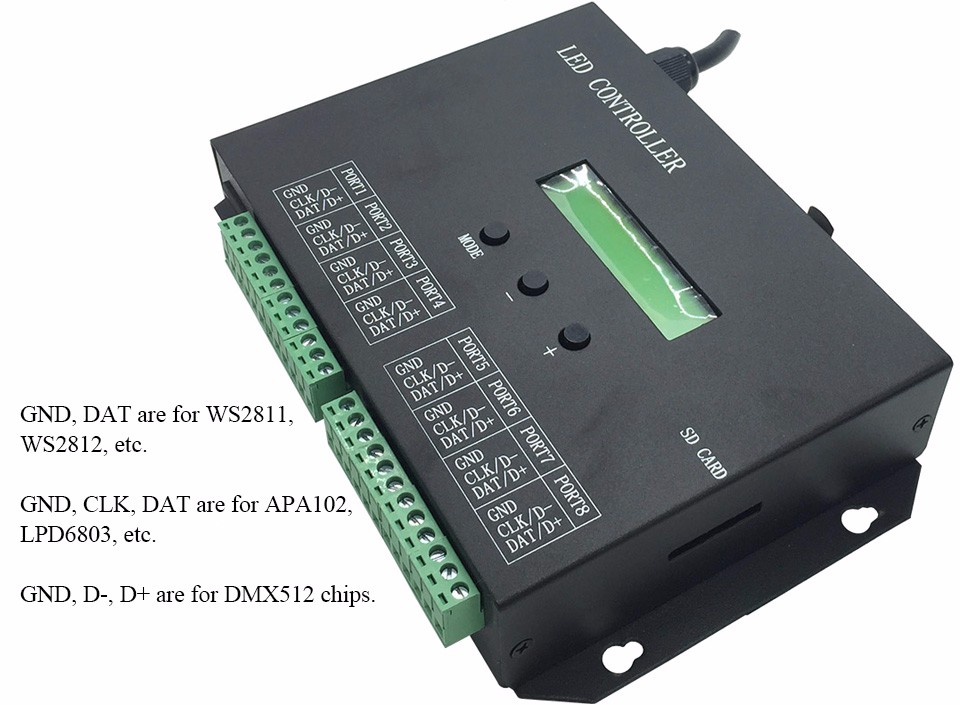

Connectez simplement GND, DAT

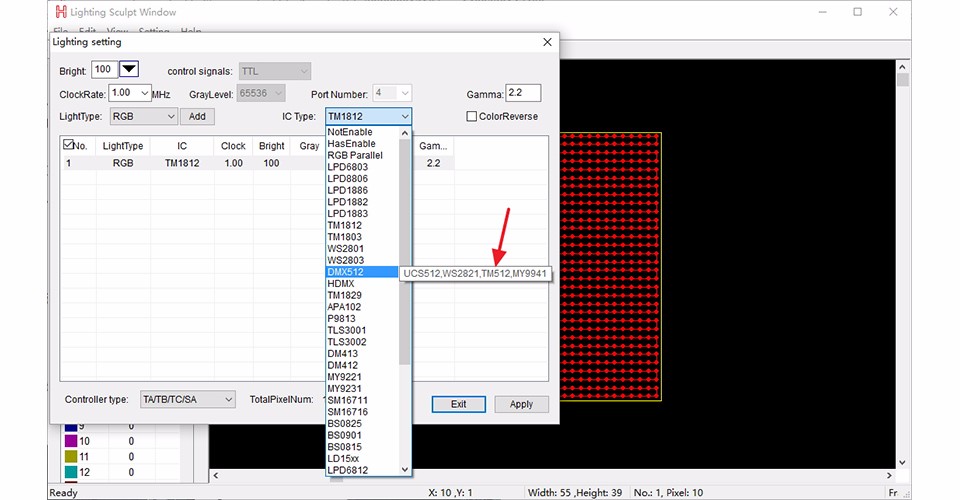

Si vous choisissez TM512

Connectez simplement GND, D-, D +.

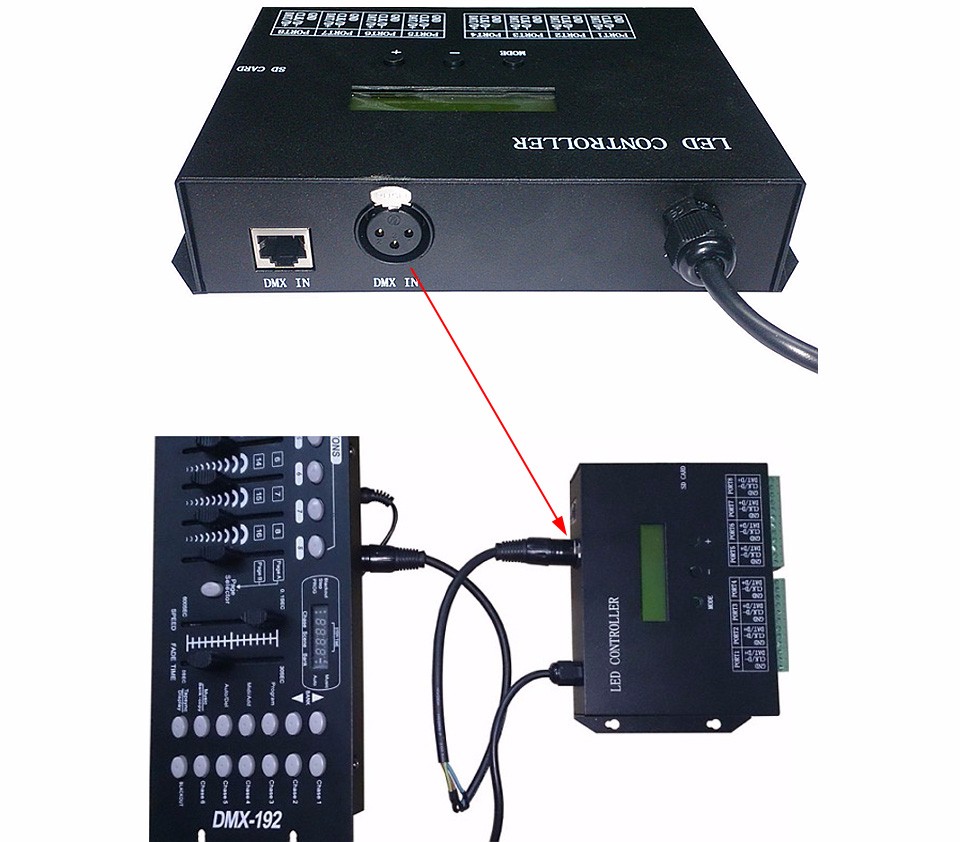

Connecté à la console DMX:

4. flux de travail de base

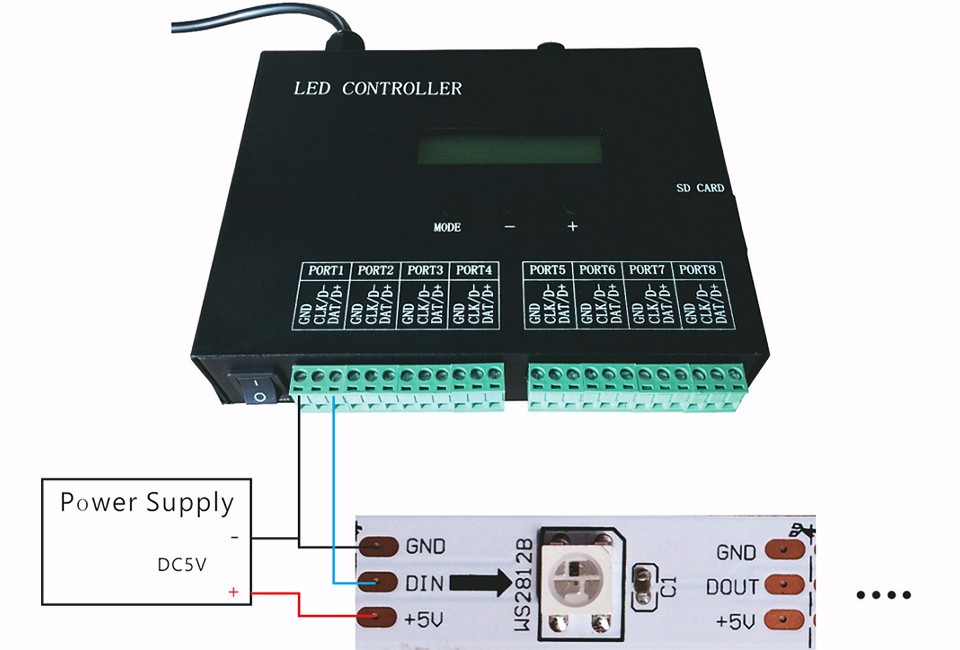

Étape 1. Connectez vos bandes au contrôleur (prenez WS2812B par exemple)

La carte SD est utilisée pour stocker des fichiers programmés par build LED.
H803SA a 8 ports, chaque contrôle de port maximum 1024 pixels.
Étape 2. Programme avec construction LED
Téléchargement vidéo de construction et de tutoriel LED:
Construction LED:https://drive.google.com/open?id=0b1gzqyv6hfogn2pkmv8ymfozyzq
Téléchargement vidéo du tutoriel de construction LED:https://drive.google.com/open?id=0b1gzqyv6hfogunfjeg9em3vrzja
Vidéo spécialement réalisée pour H803SA:https://drive.google.com/open?id=0b1gzqyv6hfognkdwbelsy2jwb3m
Télécharger le fichier de test:https://drive.google.com/open?id=0b1gzqyv6hfogce1dbdnkvg5uzmm(8 ports, chaque port 300 pixels, pour WS2811, WS2812 et autres puces à ligne unique)

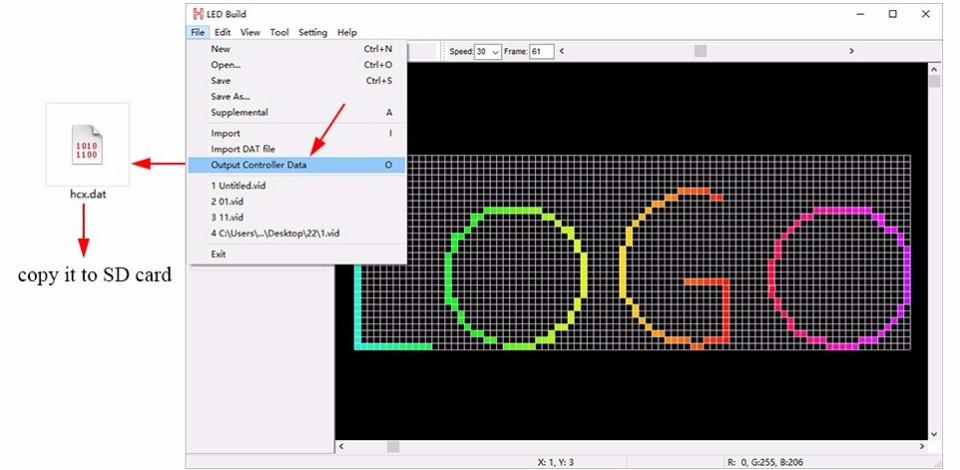

Étape 3. Stockage des programmes avec carte SD

Insérez ensuite la carte SD, le contrôleur d'alimentation.

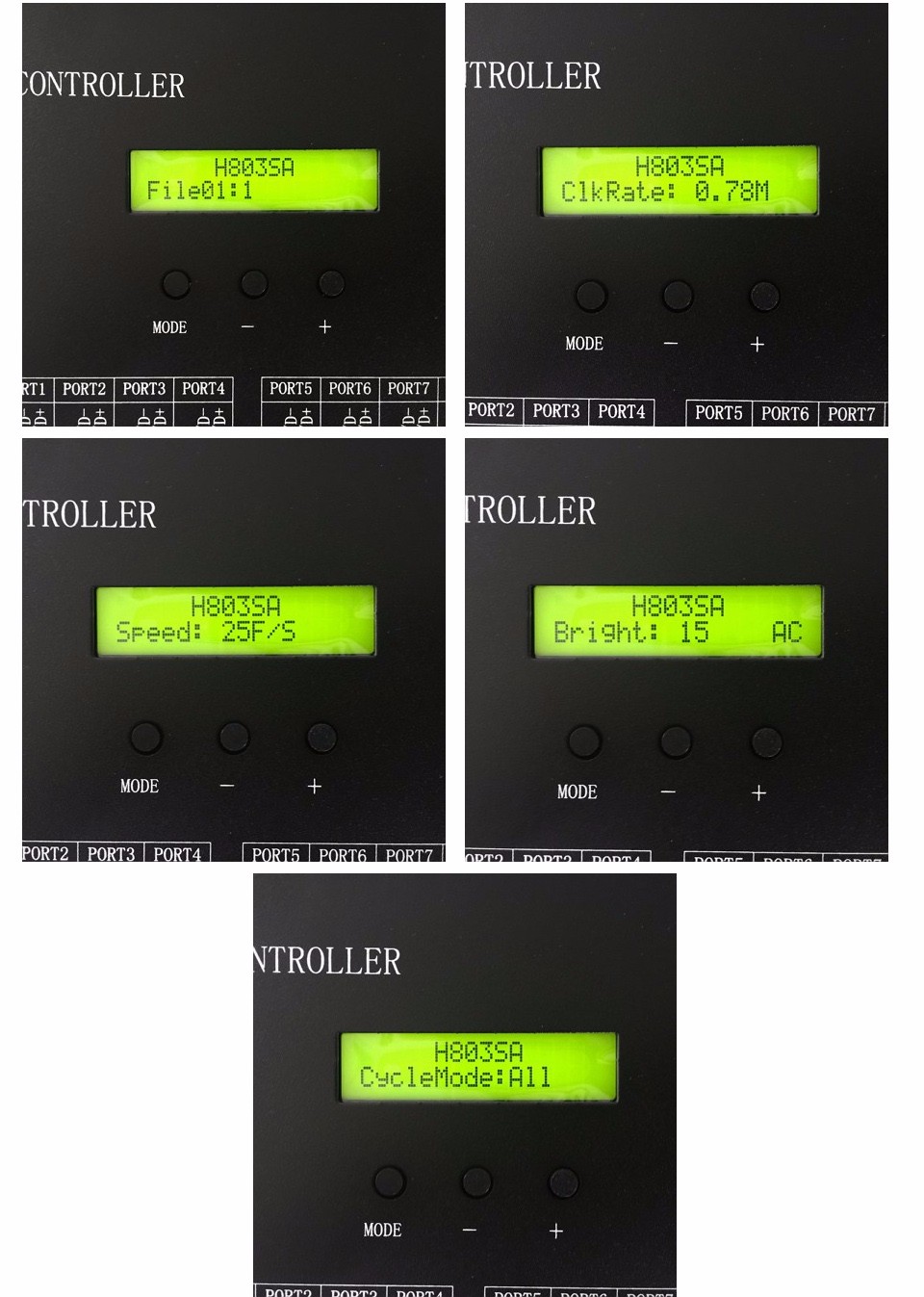

Étape 4. Utilisez trois boutons pour régler l'éclairage

5. Travailler avec la console DMX (programmes stockés dans la carte SD)

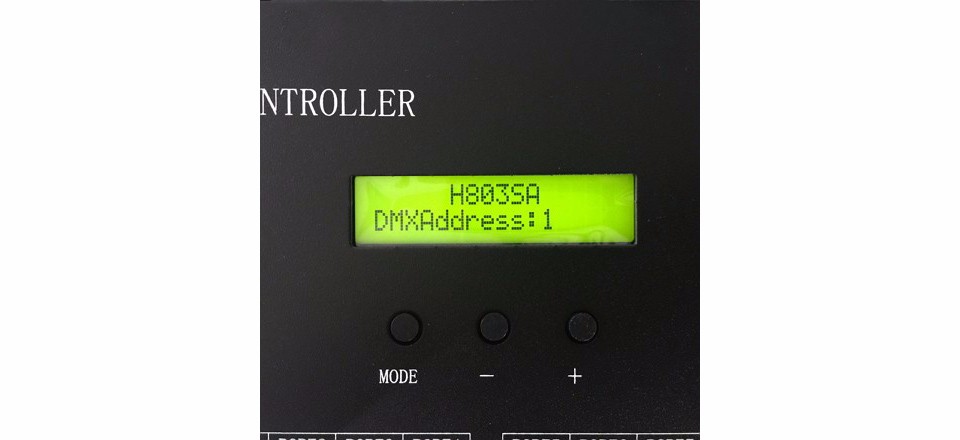

Définir l'adresse DMX

Si l'adresse DMX est 1, utilisez le canal 1, 2, 3 sur la console pour changer de fichiers, ajustez la vitesse et la luminosité.
Si l'adresse DMX est 2, utilisez le canal 4, 5, 6 sur la console pour changer de fichiers, ajustez la vitesse et la luminosité.

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, APA104, P9813, P9823, LD1510, LD1512, LD1530, P9823, LD1510, LD1512, LD1530, LD1532, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL97 ZQL9712HV, etc.

3. Affichage des produits
