¿Cómo cablear una tira LED de blanco sintonizable o CCT ajustable?
Las tiras de luz LED de blanco sintonizable son una opción popular para proyectos que requieren luz blanca ajustable dentro de un mismo sistema. Se utilizan ampliamente en hogares, hoteles, espacios comerciales, oficinas y otras aplicaciones de iluminación arquitectónica.
En este artículo, analizaremos los tipos de productos más comunes y tres métodos prácticos de cableado: conexión estándar, conexión de largo alcance y conexión DMX; además, incluiremos notas importantes sobre los controladores y amplificadores.
1. ¿Qué es una tira LED de blanco sintonizable o de CCT ajustable?
2. Tipos comunes de tiras LED de blanco sintonizable según su encapsulado LED
Existen varios tipos de encapsulado habituales para las tiras LED de blanco sintonizable, entre los que se incluyen:

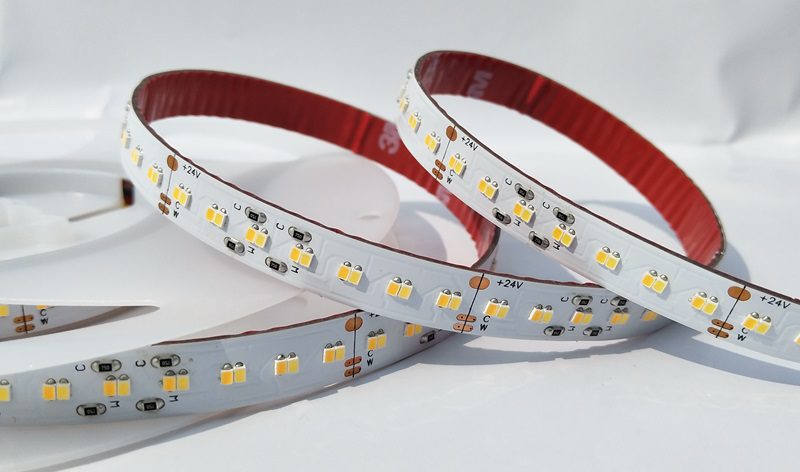

2.1 Tira LED de blanco sintonizable 2216
2.2 Tira LED blanca sintonizable 2835
2.3 Tira LED blanca sintonizable 2110
2.4 Tira LED blanca sintonizable «2 en 1»

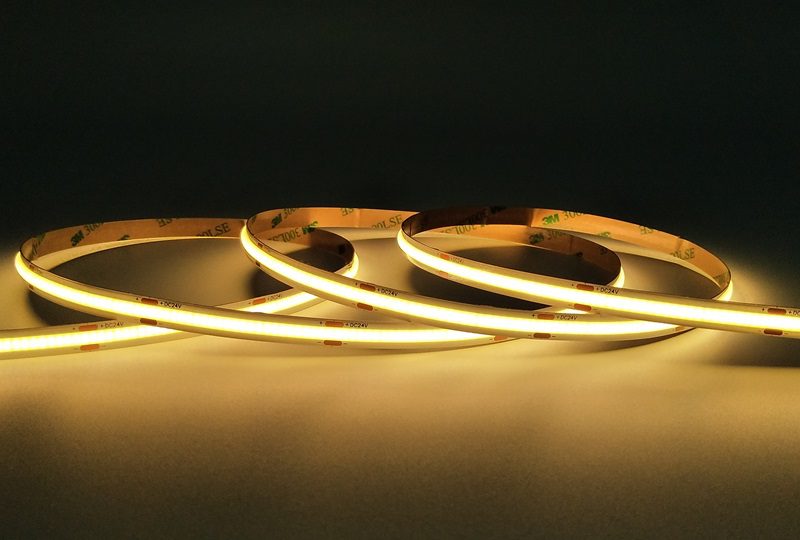

2.5 Tira LED COB blanca sintonizable
Entre ellas, los modelos 2216, 2835 y 2110 son tipos SMD comunes. La tira LED blanca sintonizable «2 en 1» integra chips de blanco cálido y blanco frío en un mismo encapsulado LED para lograr una mejor mezcla de luz. La tira LED COB blanca sintonizable es una excelente opción cuando se requiere un efecto de iluminación suave y sin puntos visibles.
3. ¿Qué necesita antes de cablear una tira LED blanca sintonizable?
Antes de comenzar con el cableado, resulta útil preparar los materiales y herramientas necesarios. Los componentes exactos pueden variar según el proyecto, pero en la mayoría de los casos necesitará:
- Tira LED blanca sintonizable o con CCT ajustable
- Fuente de alimentación LED de voltaje constante
- Controlador LED CCT
- Amplificador de señal CCT (si es necesario)
- Decodificador DMX (si es necesario)
- Mando a distancia, panel de pared o panel táctil (si es necesario)

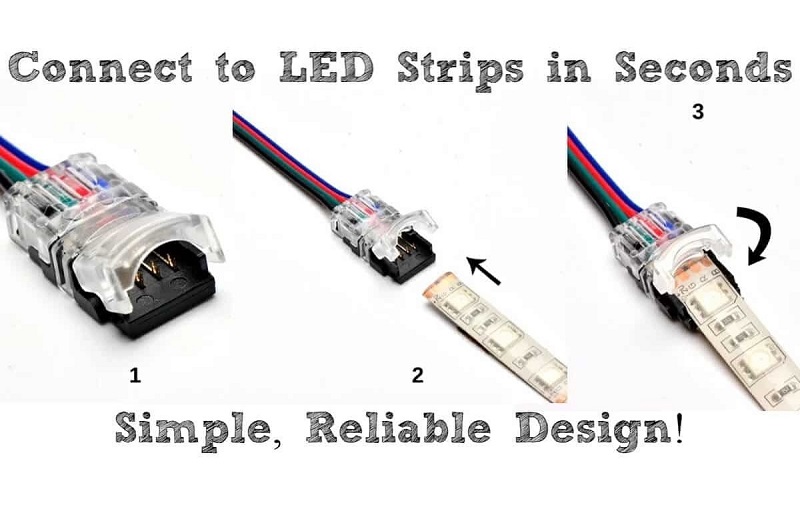

- Conectores para tiras LED o herramientas de soldadura
- Destornillador
- Pelacables
- Cinta métrica
- Cable adecuado
- Perfil de instalación o accesorios de montaje (si es necesario)
Si el proyecto incluye tramos largos o múltiples zonas de iluminación, también es importante preparar con antelación el número correcto de fuentes de alimentación, amplificadores y dispositivos de control compatibles.
4. Aspectos a verificar antes del cableado
Antes de conectar la tira, existen varios puntos importantes que deben confirmarse previamente.
4.1 Confirmar el voltaje de la tira
Asegúrese de que el voltaje de la tira LED coincida con el voltaje de la fuente de alimentación y del controlador (por ejemplo, 12 V o 24 V). Una discrepancia en el voltaje puede dañar la tira o provocar un fallo en el sistema.
4.2 Confirmar la disposición del cableado
Las tiras LED de blanco sintonizable (*tunable white*) difieren de las tiras de un solo color. Por lo general, utilizan tres cables de salida: V+, WW y CW.
Las marcas de cableado en la tira, el controlador y el amplificador deben coincidir correctamente.
4.3 Confirmar la compatibilidad del controlador
El controlador debe estar diseñado específicamente para tiras LED de blanco sintonizable o de temperatura de color (CCT) ajustable, y no para tiras de un solo color, RGB o RGBW. Un controlador CCT requiere dos canales de salida para el ajuste del blanco.
4.4 Confirmar la carga total
Calcule la potencia total de la tira LED conectada y asegúrese de que no exceda la potencia de salida nominal del controlador, del amplificador o de la fuente de alimentación.
Una regla práctica consiste en mantener un margen de potencia de aproximadamente el 20 %. Por ejemplo, si la carga total de la tira es de 80 W, es preferible utilizar una fuente de alimentación con una potencia nominal superior a 100 W.
4.5 Considerar la caída de voltaje en tramos largos
Cuando la longitud de la tira es considerable, la caída de voltaje puede provocar una reducción del brillo o una temperatura de color irregular. En tales casos, podría ser necesaria una inyección de potencia adicional, el uso de fuentes de alimentación independientes o la incorporación de amplificadores de señal.
5. ¿Cómo cablear tiras LED de blanco sintonizable o de CCT ajustable?
Existen tres métodos de conexión habituales para proyectos con tiras LED de blanco sintonizable. El método adecuado dependerá de la longitud de la tira, el tamaño del proyecto, el método de control y la complejidad del sistema.
5.1 Conexión estándar
La conexión estándar es el método más común y sencillo. Es idónea para longitudes de tira habituales y proyectos básicos en los que se utiliza un único controlador para gestionar una zona de iluminación.

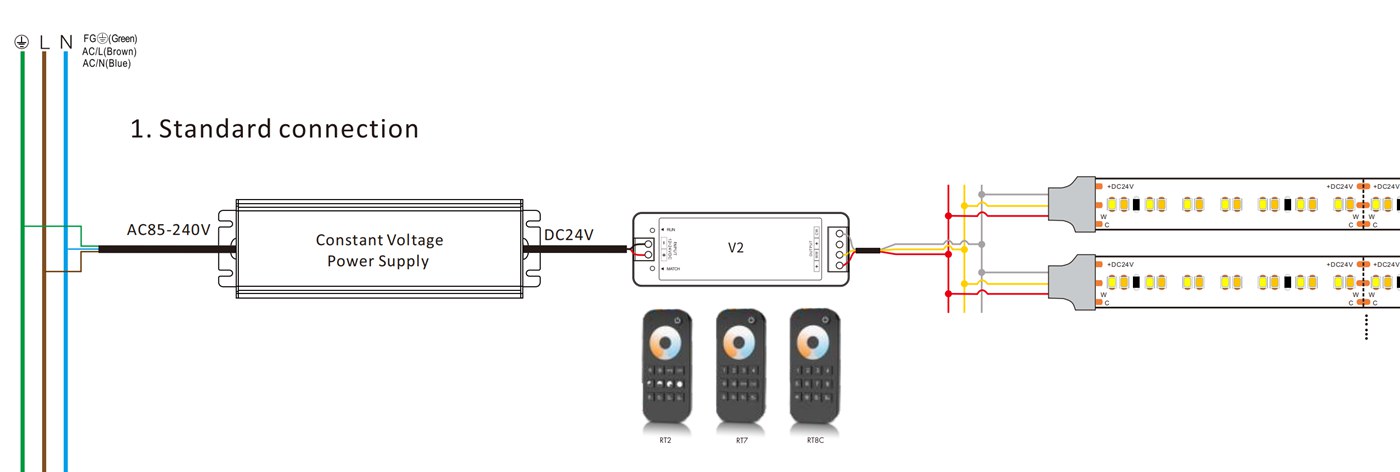

En esta configuración, la secuencia de conexión suele ser la siguiente:
Al presentar este método de cableado en el artículo, estos son los controladores que necesita:
- Controlador LED CCT V2
- Mando a distancia RF o panel de pared
5.2 Conexión larga
Cuando la tira de LED se alarga, el cableado se vuelve más complejo. En esta etapa, la caída de tensión y la sobrecarga del controlador suelen ser los dos problemas principales.

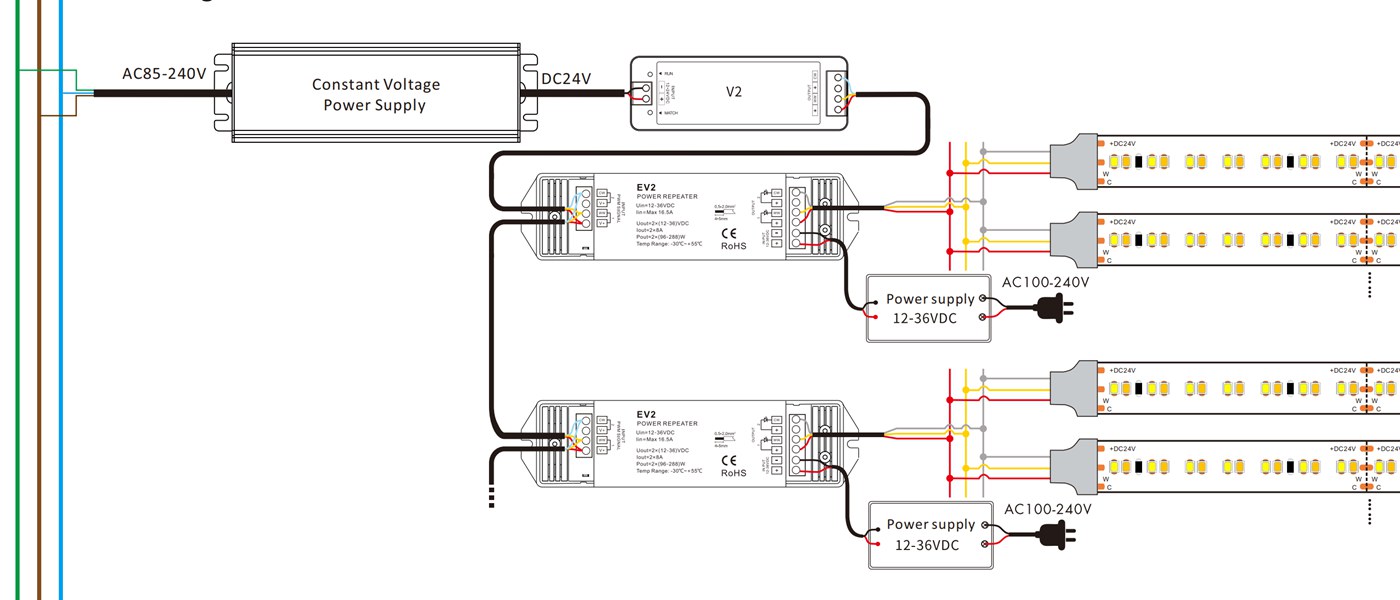

En esta configuración, la secuencia de conexión suele ser la siguiente:
Al presentar este método de cableado en el artículo, estos son los controladores que necesitará:
- Controlador del circuito principal: V2
- Mando a distancia RF o panel de pared
- Amplificador de señal CCT
5.3 Conexión DMX
La conexión DMX se utiliza con mayor frecuencia en proyectos de iluminación comerciales y profesionales. Es adecuada para proyectos que requieren control centralizado, control de escenas, gestión de múltiples zonas o la integración en un sistema de iluminación más amplio.

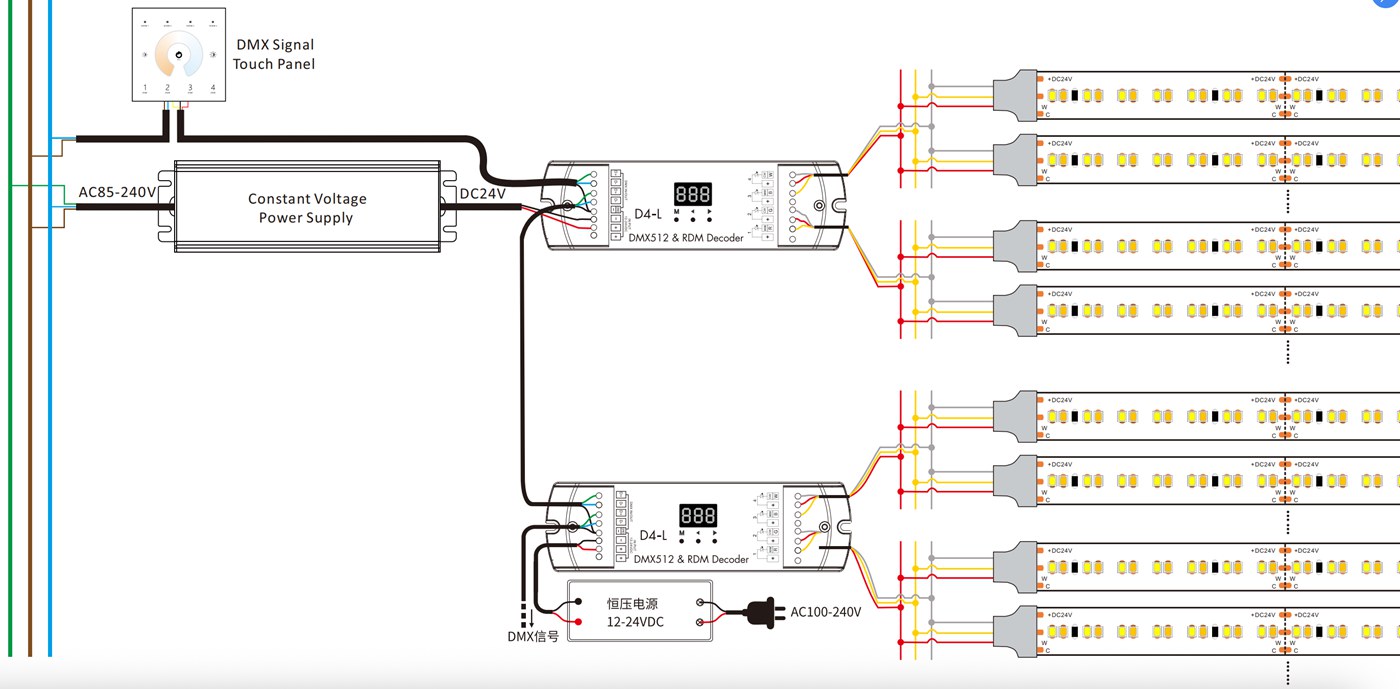

En un sistema DMX, la secuencia de conexión suele ser la siguiente:
Al presentar este método de cableado en el artículo, estos son los controladores que necesita:
- Panel táctil DMX o controlador maestro DMX
- Decodificador DMX para tira LED de blanco sintonizable
Notas importantes para la conexión DMX
- El decodificador DMX debe ser compatible con luz blanca sintonizable (tunable white) o con salida de luz blanca de dos canales. No todos los decodificadores DMX están diseñados para tiras LED CCT.
- La configuración de la dirección DMX debe ser correcta. Si la dirección DMX es errónea, es posible que el decodificador no responda adecuadamente o que se produzcan interferencias entre las distintas zonas.
- El voltaje de la fuente de alimentación debe coincidir tanto con el del decodificador como con el de la tira LED.
- Asimismo, la corriente de salida del decodificador debe ser suficiente para soportar la carga de la tira LED conectada.

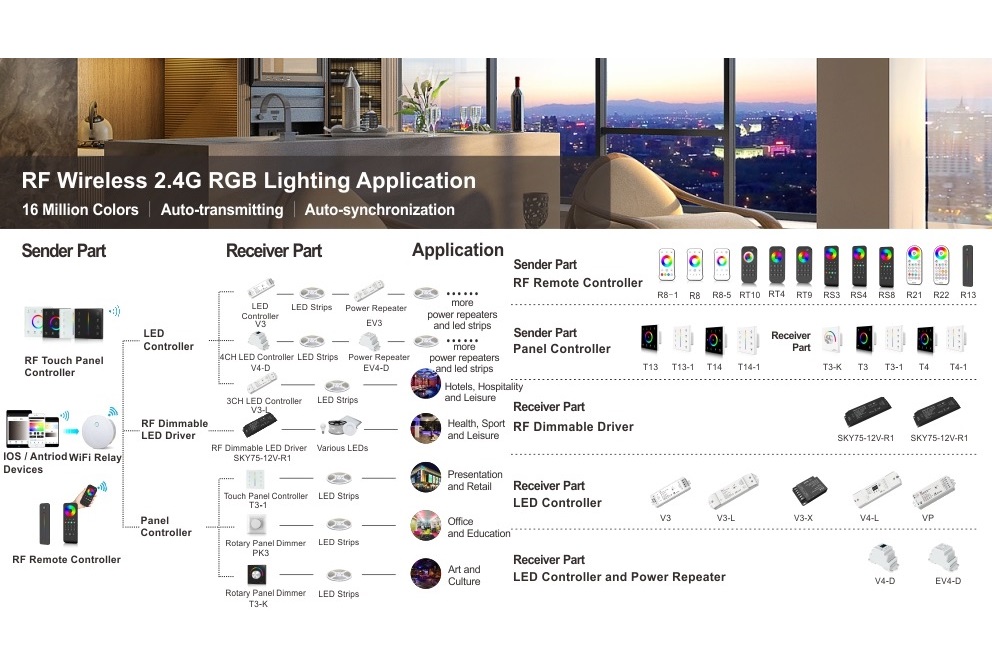

6. Consejos sobre controladores y amplificadores para proyectos con tiras LED de blanco sintonizable
Dado que los sistemas de blanco sintonizable dependen en gran medida de un control correcto, el controlador y el amplificador merecen una atención especial.
Un controlador CCT es el dispositivo clave que ajusta la proporción de brillo entre los canales de blanco cálido y blanco frío. Si el controlador se selecciona de forma incorrecta, es posible que la tira no logre un ajuste adecuado de la temperatura de color.
Al elegir un controlador, verifique cuidadosamente los siguientes puntos:
- si está diseñado específicamente para tiras de blanco sintonizable o CCT
- si su voltaje de salida coincide con el voltaje de la tira
- si su corriente de salida y su potencia son suficientes
- si admite el método de control requerido por el proyecto (por ejemplo: RF, panel, WiFi, Bluetooth o control basado en DMX)
En cuanto al amplificador, lo más importante es comprender que este extiende la capacidad de control del sistema. Resulta útil cuando:
- La carga de la tira es demasiado grande para un solo controlador
- El tramo de la tira es largo
- Se requiere un control CCT sincronizado en múltiples secciones
- La atenuación de la señal se convierte en un problema
Al utilizar un amplificador, lo más recomendable es revisar detenidamente las especificaciones del producto y confirmar:
- Las marcas de los terminales de entrada y salida
- El tipo de señal admitida
- La corriente máxima por canal
- La potencia nominal total
- El diagrama de cableado proporcionado por el fabricante
En proyectos reales, incluir una captura de pantalla de la hoja de especificaciones o del diagrama de conexión resulta de gran ayuda. Esto hace que el artículo sea más práctico y reduce la confusión para los clientes.
7. Errores comunes que se deben evitar
Existen varios errores comunes que pueden causar problemas en las instalaciones de tiras LED de blanco sintonizable.
Un error habitual es utilizar el tipo de controlador incorrecto. Un atenuador (dimmer) de un solo color no puede controlar adecuadamente una tira de blanco sintonizable.
Otro error común es ignorar el cálculo de la potencia total. Aunque la tira se encienda inicialmente, un controlador o una fuente de alimentación sobrecargados pueden volverse inestables más adelante.
Un tercer error consiste en malinterpretar la función del amplificador. El amplificador sirve para repetir la señal, no para sustituir a la fuente de alimentación.
Otro error es confundir el cableado de los canales WW (blanco cálido) y CW (blanco frío). Esto puede provocar un ajuste invertido de la temperatura de color o una salida incompleta.
Algunos instaladores también pasan por alto la caída de voltaje en los tramos largos. En los sistemas de blanco sintonizable, esto puede afectar no solo al brillo, sino también al efecto de mezcla del blanco.
8. Preguntas frecuentes (FAQ)
8.1 ¿Qué cables suelen utilizar las tiras LED de blanco sintonizable?
La mayoría de las tiras LED de blanco sintonizable de voltaje constante utilizan tres cables de salida: V+, WW y CW.
8.2 ¿Puede un solo controlador controlar múltiples tiras LED de blanco sintonizable?
Sí, pero solo si la carga total de las tiras no excede la potencia de salida nominal del controlador. Para cargas mayores, a menudo se requieren amplificadores.
8.3 ¿Necesito un amplificador para un proyecto con tiras LED de blanco sintonizable de gran longitud?
No siempre; sin embargo, para tramos largos o cargas elevadas, un amplificador suele resultar útil para regenerar la señal y mantener la estabilidad del control.
8.4 ¿Puedo utilizar un atenuador (dimmer) convencional para una tira LED de blanco sintonizable?
No. Una tira de blanco sintonizable requiere un controlador CCT específico que cuente con dos canales de salida para luz blanca.
8.5 ¿Es posible controlar las tiras LED de blanco sintonizable mediante DMX?
Sí. Un sistema DMX puede controlar tiras LED de blanco sintonizable siempre que se utilice un decodificador DMX compatible.
8.6 ¿Cuál es la diferencia entre una tira LED de blanco sintonizable y una de color único?
Una tira LED de color único produce un único tono de blanco fijo, mientras que una tira LED de blanco sintonizable permite ajustar la tonalidad, variando entre blanco cálido y blanco frío.
9. Conclusión
Las tiras LED de blanco sintonizable (o con CCT ajustable) ofrecen una mayor flexibilidad que las tiras de color único, y son ampliamente utilizadas tanto en proyectos de iluminación residencial como comercial.
En cuanto al cableado, los métodos más habituales son la conexión estándar, la conexión para tramos largos y la conexión DMX. Independientemente del método elegido, resulta fundamental seleccionar el controlador adecuado, combinarlo con la fuente de alimentación correcta y asegurarse de que la carga del sistema haya sido planificada de manera apropiada.
