Calidad de PCB de tira de luz LED: Lado doble frente a un solo lado
autor: Ivan Huang
2022-11-14
Como todos sabemos, la placa PCB de la tira de luz LED tiene una gran influencia en la calidad de la tira de luz. Una placa deficiente provocará una caída de voltaje evidente y una disipación de calor deficiente, lo que es propenso a problemas de calidad.
En la actualidad, existen varios tipos de placas en el mercado, como cobre electrolítico y cobre laminado de una cara, de dos caras, etc. El uso de una buena PCB de doble cara puede garantizar que el producto pueda pasar una gran corriente y garantizar buena disipación de calor.
Por lo tanto, debemos comprender la diferencia entre las tiras de LED de PCB de una sola capa y de PCB de doble capa para garantizar que utilicemos placas de alta calidad.
1. La estructura del tablero es diferente.

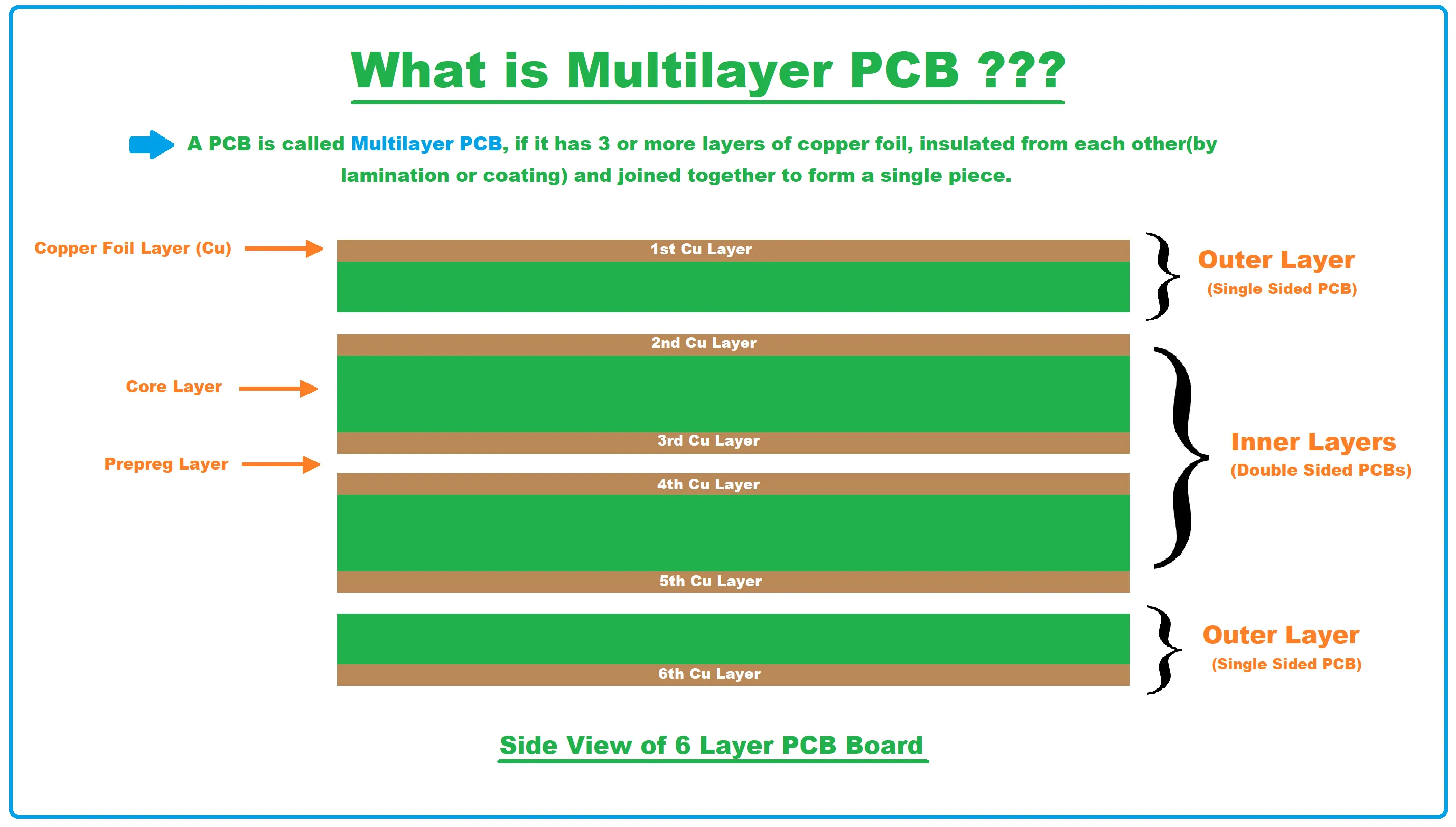

El PCB de una sola capa tiene solo una capa de circuitos y la estructura es simple; mientras que la PCB de doble capa tiene circuitos de doble capa, que pueden realizar funciones más complejas. La diferencia específica se puede ver en la siguiente imagen.
2. El grosor del tablero es diferente.
La principal diferencia entre la placa de circuito impreso de una cara y de dos caras es el grosor. El grosor de la versión de un solo lado es < 1 oz. Un buen espesor de panel de doble cara es >2 oz. Por supuesto, también hay un producto en el mercado que se encuentra entre una versión de una sola cara y una versión de doble cara, con un grosor de solo 1 onza.
3. La corriente máxima a través del circuito es diferente
Tablero de un solo lado, ancho de línea de 1 mm, hasta 1.6-2A de corriente
PCB de doble capa de 2 oz, ancho de línea de 1 mm, hasta 2-2,3 A de corriente
PCB de doble capa de 3 oz, ancho de línea de 1 mm, corriente de hasta 3.2-4A
4. Sensación de la mano
Puede arrancar la cinta adhesiva 3M. El tablero de una cara es muy delgado en comparación con el tablero de dos caras. Si no tienes cuidado, tienes miedo de romper el tablero. El viento puede llevárselo. Parece un producto de mala calidad. . La PCB de doble cara se siente más gruesa y rígida, y se ve de mejor calidad.
5. Circuito en la parte trasera
Debido a que hay líneas en la parte posterior del panel de doble cara, no se pueden ver las líneas de las tiras de luz. Por otro lado, no hay circuito en la parte posterior de la versión de un solo lado, y la estructura del circuito de la placa se puede ver directamente a través de la parte posterior.
6. La caída de potencia y tensión de las tiras de LED es diferente
Debido a que la corriente que puede pasar a través de la versión de un solo lado es muy baja, la potencia de la tira de LED no se puede aumentar. Una vez que la potencia de la tira supere los 10 W/m, el brillo de la cabeza y la cola de la tira será muy evidente. El panel de doble cara es diferente, permite que la potencia de la tira de luz sea mayor y la caída de voltaje no es obvia. Por lo tanto, las tiras de LED de gama alta se fabrican con paneles de doble cara de al menos 2 oz.
7. La aplicación del producto es diferente
El PCB de un solo lado se usa principalmente en tiras de LED baratas, y el mercado es muy grande; o en regletas de alta tensión
El PCB de doble cara es el requisito básico para las tiras de LED de alta calidad. Si desea usar tiras de LED en proyectos, debe usar tiras de LED con paneles dobles; de lo contrario, se producirán fácilmente problemas de calidad.
A través de la introducción anterior, creo que ha podido distinguir la PCB de una sola capa de la tira de luz LED y la PCB de doble capa a través de un método simple, para juzgar la calidad de las tiras de LED. Por supuesto, cuanto mejor sea la calidad, mayor será el precio.
Comuníquese con Hanron Lighting para obtener tiras de luces LED de alta calidad.
