Produktdetail von ArtNet zu SPI 5440 Pixel 8 Ports H807SA LED -Controller

1.H801RS /H807SA unterstützt beide das Art -NET -Protokoll und kann die Art -NET -Software wie M5.0 und Jinx direkt verwenden! . Im Art-Net-Modus geben 8 Ports max. 5440 Pixel für RGB und 4096 Pixel für RGBW aus

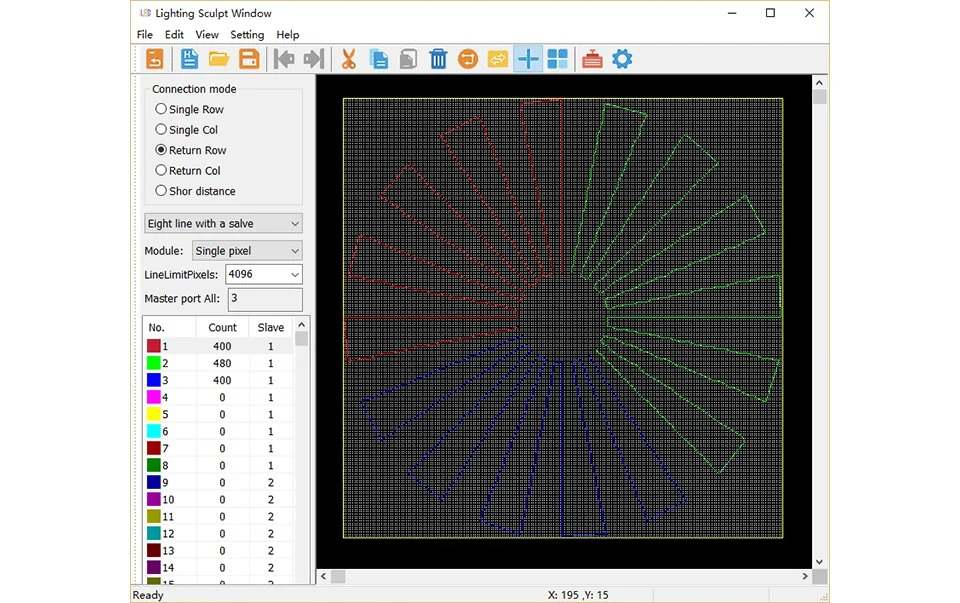

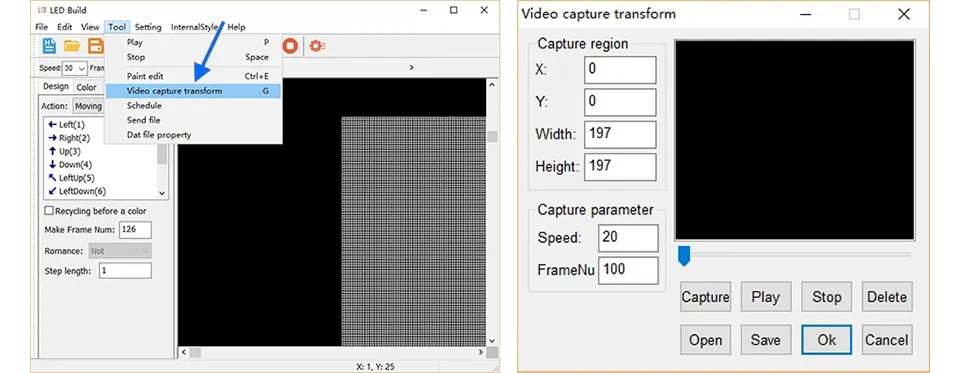

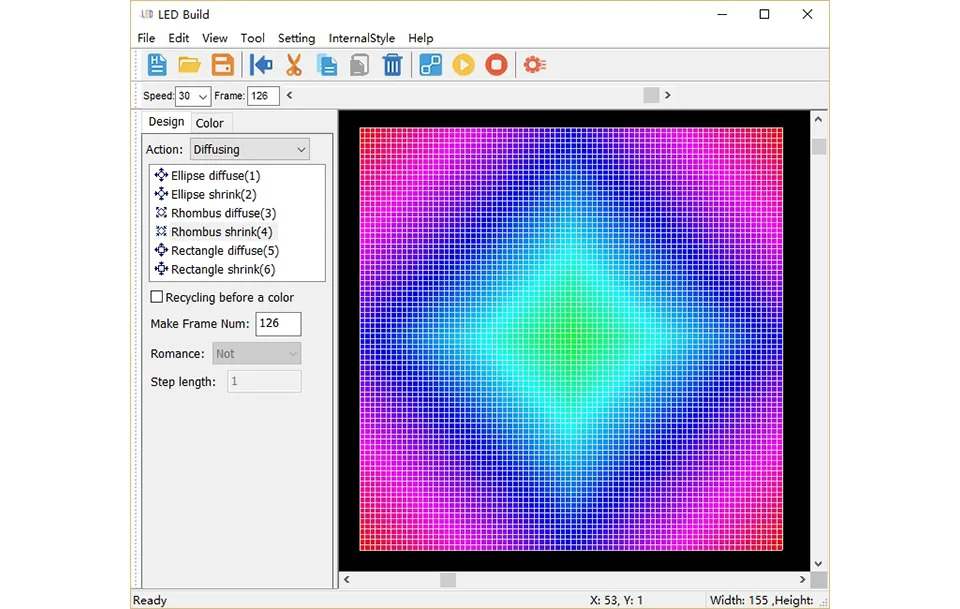

2. Achtungsanschlüsse Ausgabe, steuert maximal 8192 Pixel, jeder Port steuert maximal 1024 Pixel. Aber nur mit LED -Studio oder LED -Build -Software.

3.SD -Karte unterstützt FAT32, FAT16 -Format; Die maximale Kapazität beträgt 64 g Bytes und speichert bis zu 64 DAT -Dateien.

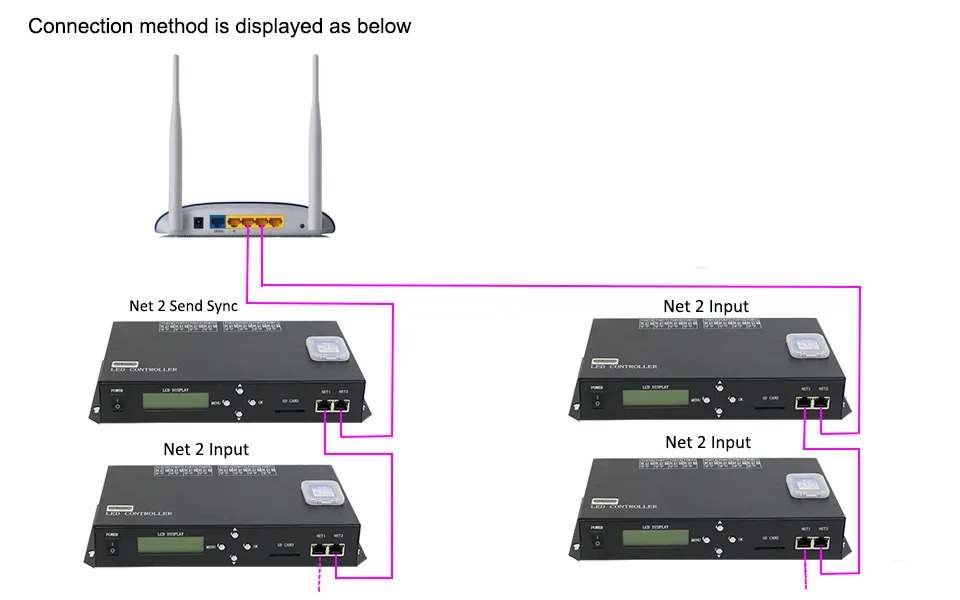

4. Es kann die Kontrolle durch LAN synchronisieren. Es kann Dateien wechseln, indem UDP -Anweisungen an Netzwerkport 5 gesendet oder die serielle Nummer der Spieldateien abgerufen werden.

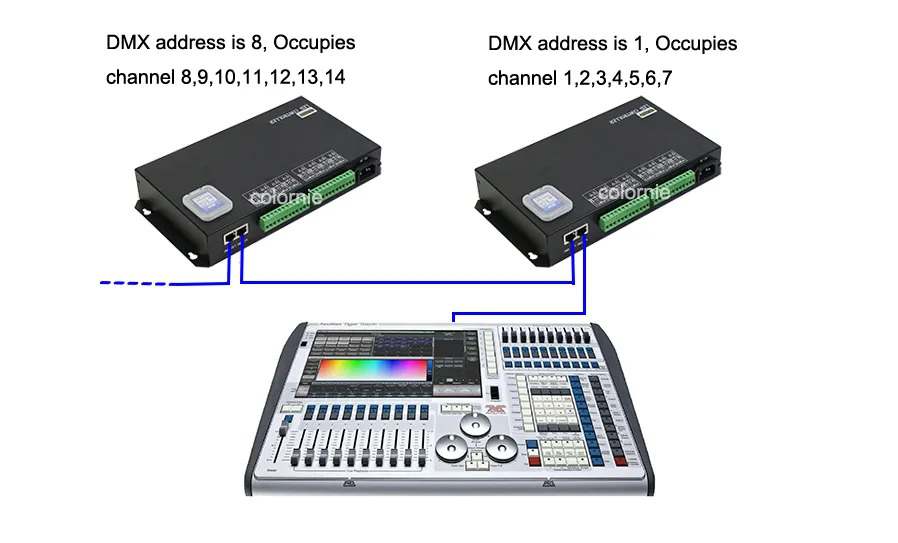

5.H801RS /H807SA kann an DMX -Konsole angeschlossen werden, Datei ersetzen und Geschwindigkeit und Helligkeit und Antworten schnell einstellen

6. Supportierung der Verschlüsselungsfunktion zur Einschränkung der Einschaltnummer und der DAT-Dateiverschlüsselung

7. Support -DMX -Adresse für DMX -Chips einstellen.

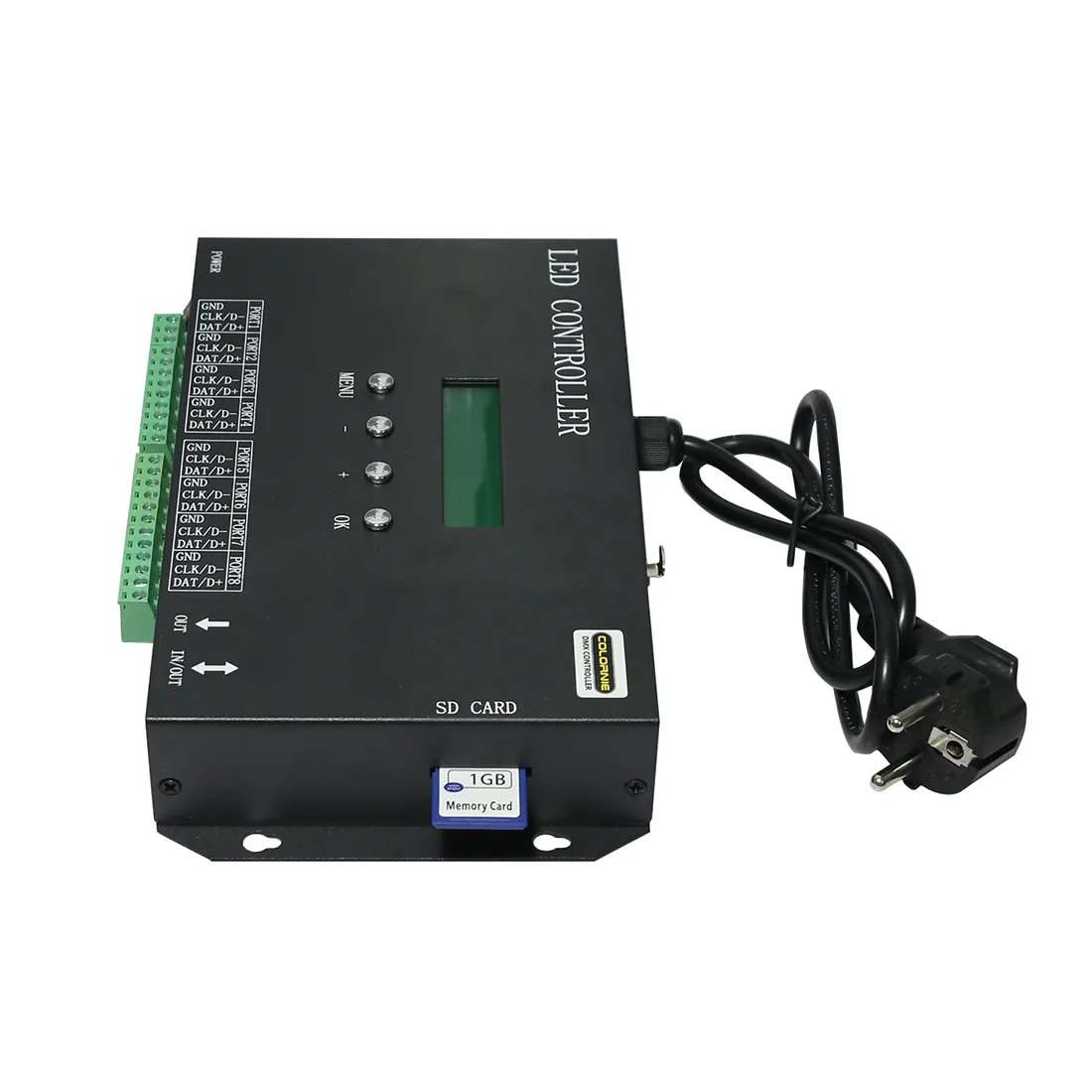

Produktanzeige

Notiz:

1. GND und DAT sind für einzelne Zeilenchips wie WS2812

2. GND, CLK und DAT sind für Doppelzeilen -Chips wie APA102

3. GND, D- und D+ sind für DMX512-Chips wie UCS512


Arbeitsmodus: Online -Modus oder Offline -Modus

1. Online-Modus Online-Modus enthält den Art-NET-Modus und den Nicht-Art-Net-Modus


1). Der Art-Net-Modus im Art-Net-Modus unterstützt H801RS die folgenden Chips:

DMX512, DMX512_H, DMX512-RDM, TM1812, UCS1903, SM16703, TM1913, TM1926, TM1914, TM1814, QED3110, APA102, WS2801, LPD6803

HINWEIS: Für die Chips, die die gleiche Zeitabfolge wie Chips oben haben, unterstützt H801Rs sie ebenfalls. Zum Beispiel unterstützt H801Rs sowohl WS2812 als auch WS2811, obwohl sie nicht aufgeführt sind

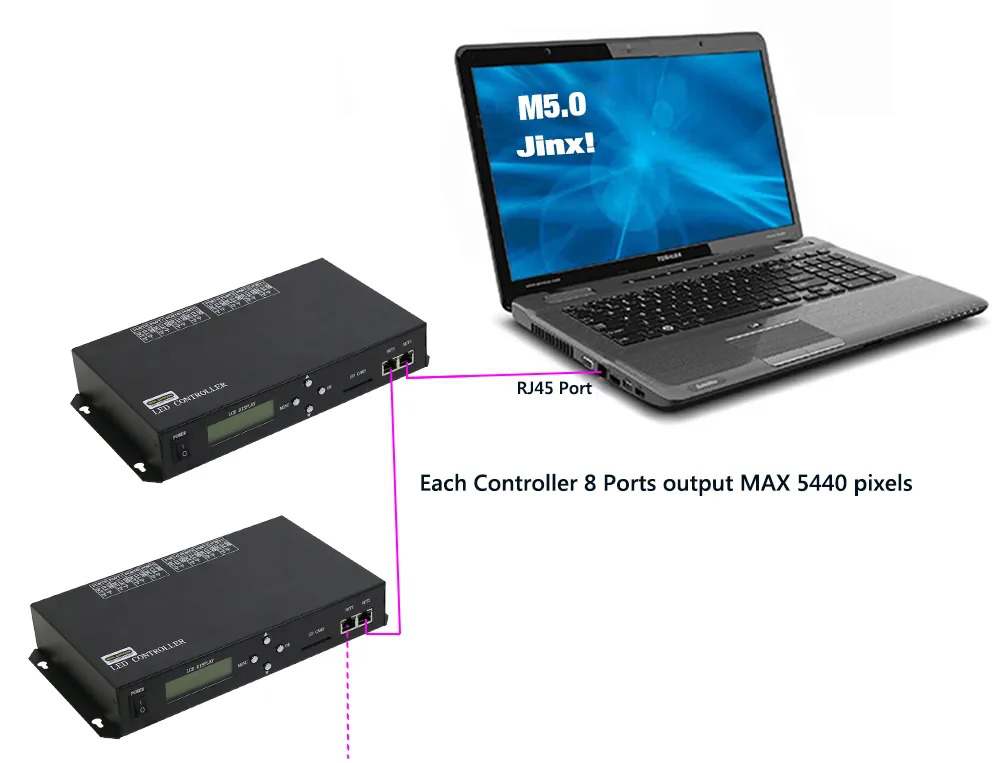

Verbindungsmethode:

Notiz:

1. H801Rs benötigt keine SD-Karte im Kunst-NET-Modus

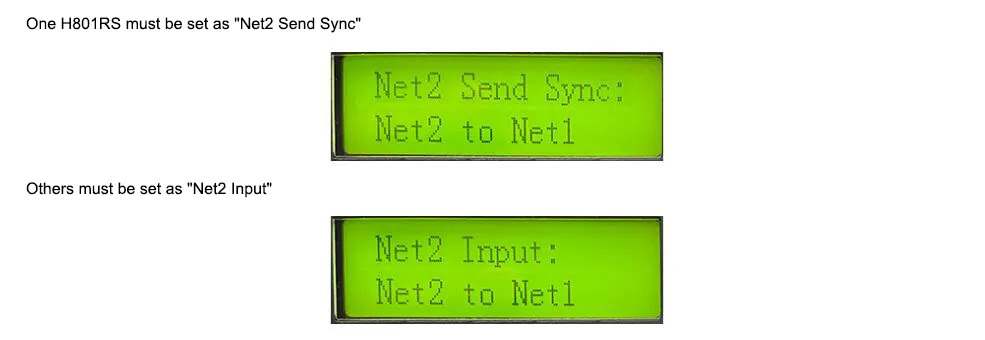

2. In diesem Modus wird Net2 eingegeben, net1 wird ausgegeben, siehe Bild oben

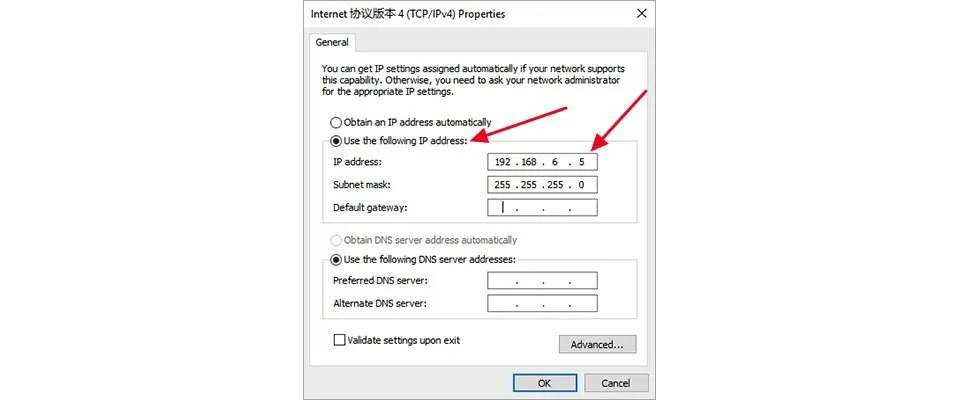

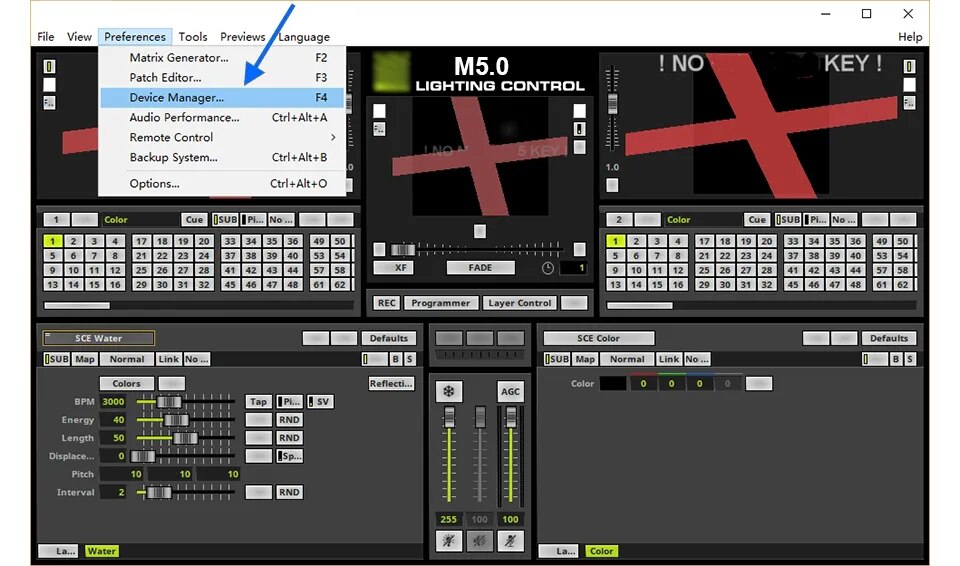

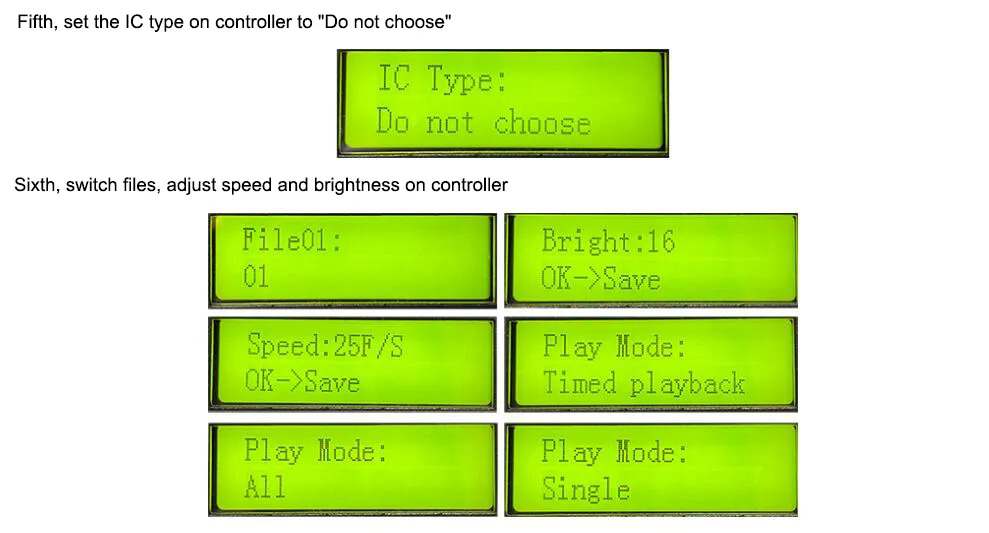

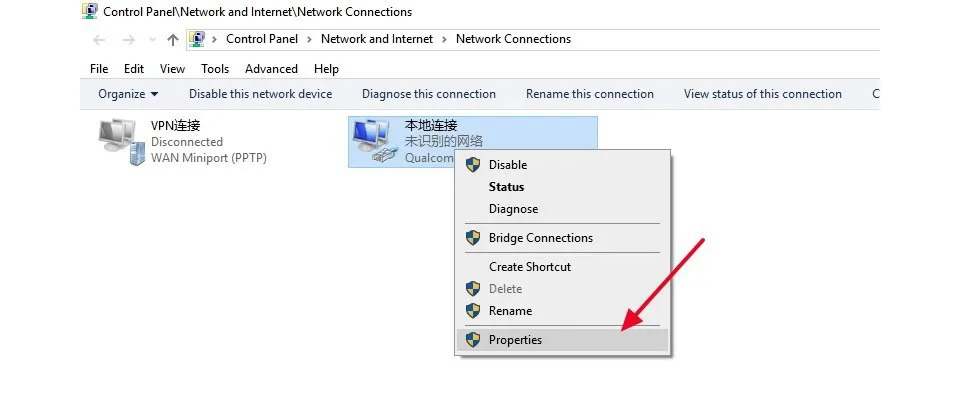

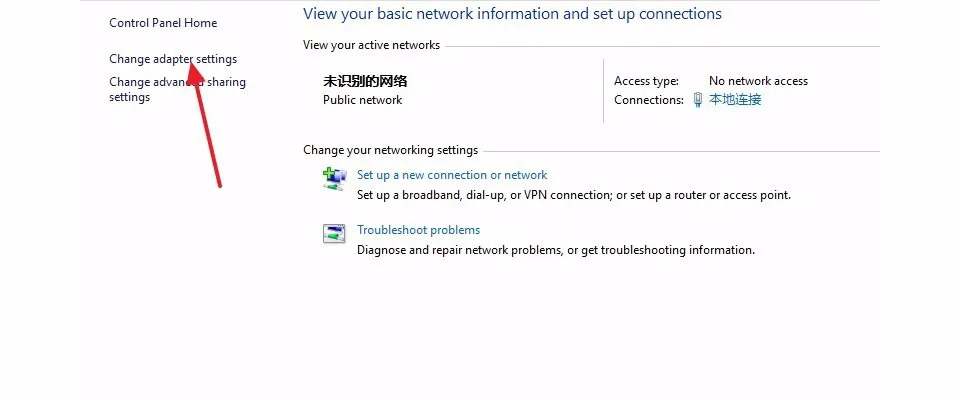

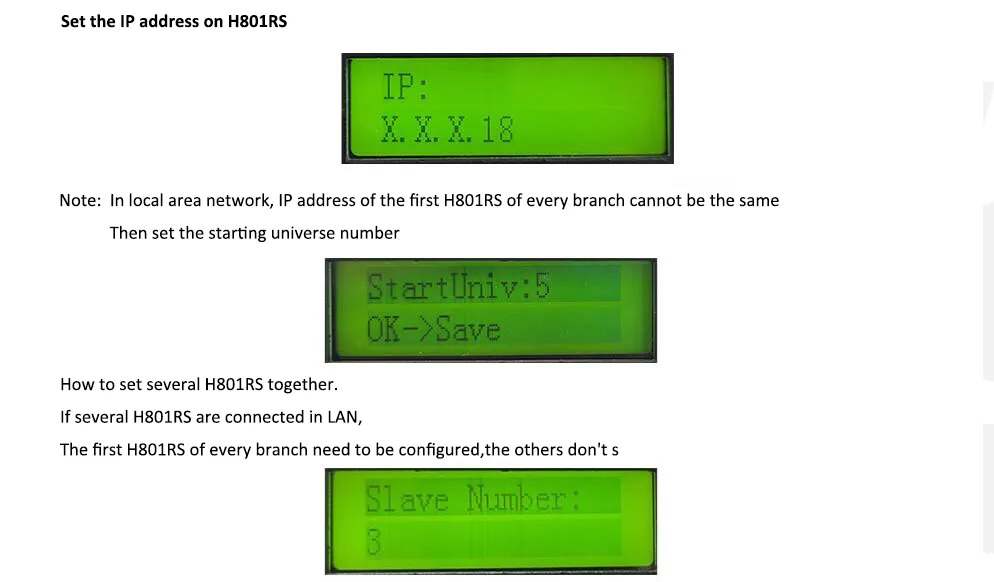

Grundlegender Arbeitsverfahren

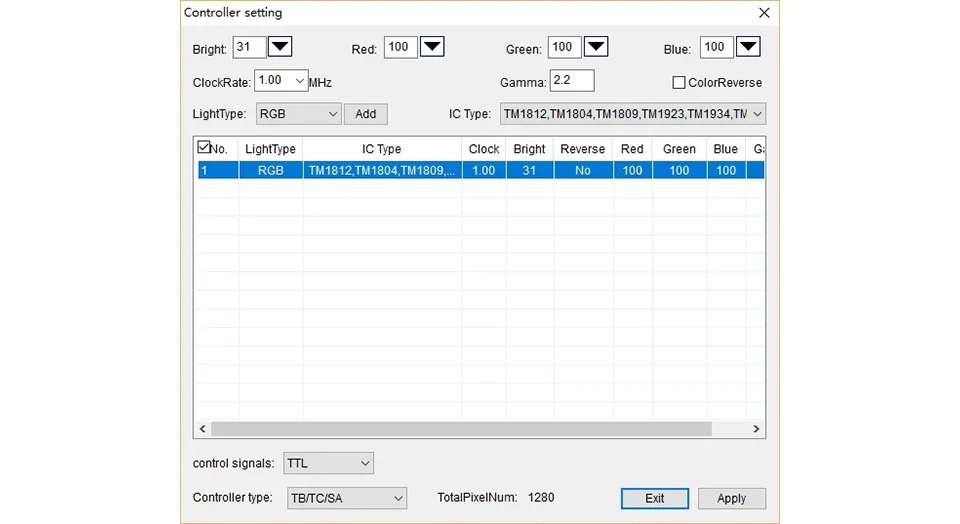

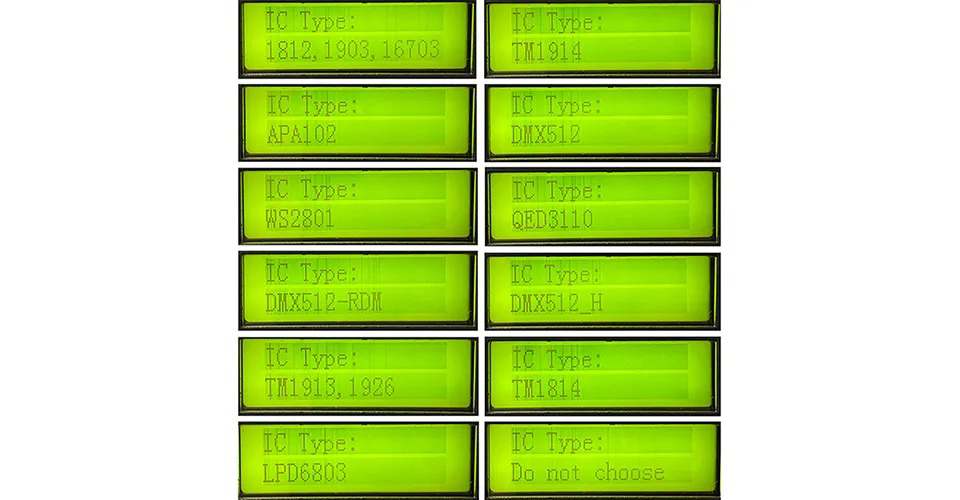

Zuerst müssen Sie das Chip -Modell von LED -Leuchten auswählen
