Wie lautet der Spannungsabfall des LED -Streifenlichts?
Autor: Ivan Huang
2023-05-09
LED -Streifen werden als Beleuchtungslösung für Häuser, Büros und Industrieräume immer beliebter. Ein wichtiger Faktor bei der Verwendung von LED -Streifen ist der Spannungsabfall, der die Helligkeit und die Gesamtleistung der Lichter beeinflussen kann.
In diesem Artikel werden wir untersuchen, was der Spannungsabfall ist und wie es sich auf LED -Streifen auswirkt.
Was ist der Spannungsabfall?
Der Spannungsabfall bezieht sich auf die Abnahme der Spannung, die als elektrischer Strom durch eine Schaltung auftritt. Dieses Phänomen wird durch den Widerstand des Stromkreises verursacht, was zur Umwandlung der elektrischen Energie in Wärmeenergie führt. Wenn der Strom durch die Schaltung fließt, geht ein Teil der Energie aufgrund dieser Umwandlung verloren, was zu einer Abnahme der Spannung führt.
Der Spannungsabfall wird typischerweise in Volt gemessen und kann unter Verwendung des Ohm -Gesetzes berechnet werden, was besagt, dass der Spannungsabfall dem Produkt des Stroms und des Widerstands der Schaltung entspricht.
Spannungsabfall in LED -Streifen
LED -Streifen sind für eine bestimmte Spannung ausgelegt, die normalerweise zwischen 12 V und 24 V DC liegt. Wenn der LED -Streifen an eine Stromquelle angeschlossen ist, zeichnet er eine bestimmte Menge an Strom, was zu einem Spannungsabfall führen kann.
Der Spannungsabfall in einem LED -Streifen hängt von einer Vielzahl von Faktoren ab, wie z. Je länger der LED -Streifen ist, desto größer wird der Spannungsabfall.
Um die Auswirkungen des Spannungsabfalls in einem LED -Streifen zu minimieren, ist es wichtig, das richtige Drahtmesser zu verwenden und sicherzustellen, dass die Stromquelle für die verwendete Länge und Art des verwendeten LED -Streifens ausreicht. Es ist auch signifikant, den Abstand zwischen der Stromquelle und dem LED -Streifen zu minimieren, um den auftretenden Spannungsabfall zu verringern.
Berechnung des Spannungsabfalls in LED -Streifen
Um den Spannungsabfall in einem LED -Streifen zu berechnen, müssen Sie die Länge des Streifens, die Anzahl der LEDs pro Meter, die Spannung der Stromversorgung und die verwendete Drahtmesser kennen. Die folgende Formel kann verwendet werden, um den Spannungsabfall zu berechnen:
Vdrop = (Länge x LED/Meter x Ampere/Meter x Widerstand/Meter)/1000
Wo:
Vdrop ist der Spannungsabfall in Volt
Die Länge ist die Länge des LED -Streifens in Metern
LED/Meter ist die Anzahl der LEDs pro Meter
Ampere/Meter ist die aktuelle Auslosung des LED -Streifens pro Meter
Widerstand/Meter ist der Widerstand des Drahtes pro Meter
Wenn Sie beispielsweise einen 5-Meter-LED-Streifen mit 60 LEDs pro Meter, eine Stromauslosung von 1,5 Ampere pro Meter und 18-Gauge-Draht haben, kann der Spannungsabfall wie folgt berechnet werden:
Vdrop = (5 x 60 x 1,5 x 0,00639) / 1000 = 0,86 V
Dies bedeutet, dass die Spannung am Ende des LED -Streifens 0,86 V unter der Spannung zu Beginn des Streifens beträgt.
Minimierung des Spannungsabfalls bei LED -Streifen
Um die Auswirkungen des Spannungsabfalls in LED -Streifen zu minimieren, können mehrere Schritte unternommen werden:
1. Parallele Verbindungen
Wenn Sie 30 -Meter -LED -Strip -Licht um die Decke installieren möchten, können Sie die parallele Verbindung verwenden, um Spannungsdorp zu vermeiden.

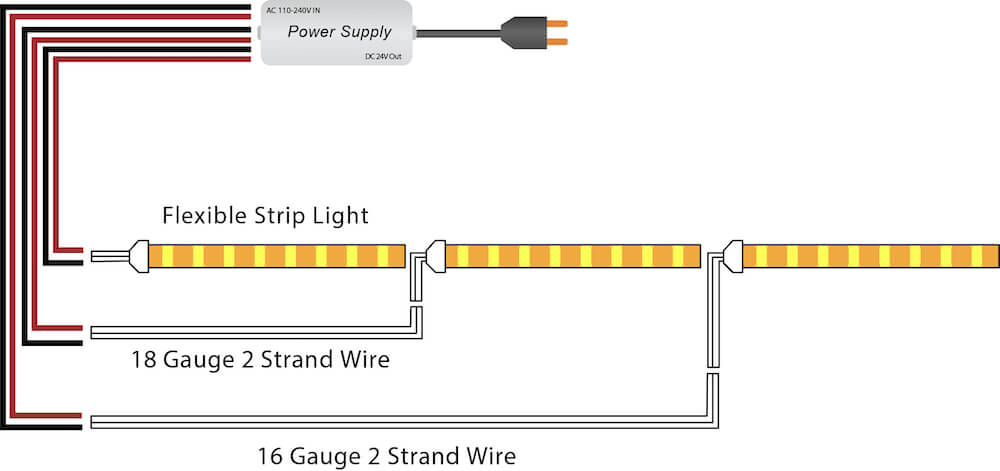

A: jeweils 5 Meter verbinden sich mit der Stromversorgung:

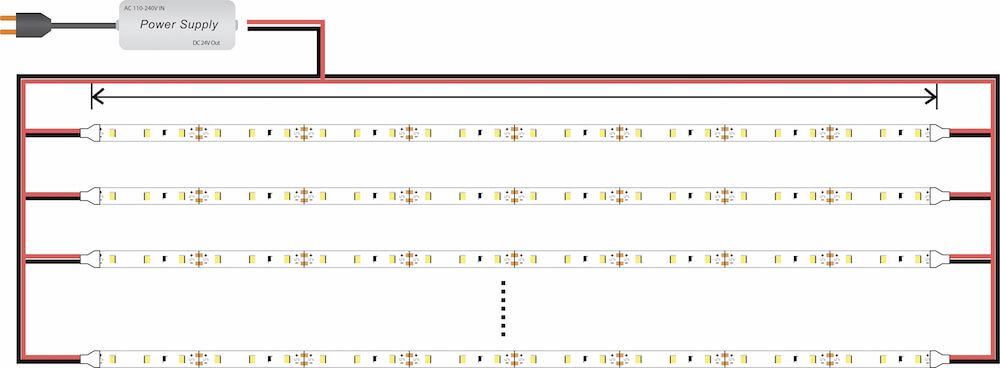

B: jeweils 10 Meter verbinden sich mit der Leistung von beiden Seiten:
2. verwenden Sie 24 Volt Treiber
Wenn Sie LED -Strip -Licht für ein großes Lichtprojekt installieren möchten, können Sie am besten ein DC24V -LED -Streifenlicht verwenden. Es wird weniger Spannungsabfall als DC12V -LED -Streifenleuchten.
Für mehr können Sie überprüfen: 12 V gegenüber 24 V LED -Streifen, welcher ist besser?

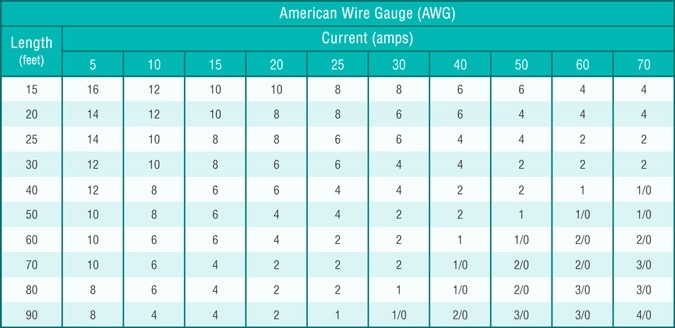

3. Verwenden Sie die richtige Kabelmesser
Durch die Verwendung eines zu dünnen Drahtes kann der Widerstand des Stromkreises erhöht werden, was zu einem mehr Spannungsabfall führt. Es ist wichtig, das richtige Drahtmesser basierend auf der Länge und der Stromauslosung des LED -Streifens zu verwenden.
4. Verwenden Sie einLED -Streifenmit dicker Kupferplatine
Wir verwenden Kupfer als PCB -Material. Dies liegt daran, dass es Strom viel besser leitet. Die Dicke der Kupferplatine wird normalerweise in Unzen bewertet. Je dicker die Kupferplatine, desto mehr Strom kann durchfließen. Wir empfehlen, 2 Unzen oder 3 Unzen für LED -Streifen mit höherer Leistung zu verwenden, um einen Spannungsabfall zu vermeiden.
Je dicker die Kupferplatine, desto weniger der interne Widerstand. Daher wird die Kupferplatine effizienter Strom mit Strom versorgen. Darüber hinaus ist es förderlicher, die Wärmeissipation zu erhitzen.
5. Wählen Sie ein geeignetes LED -Netzteil
Mit aLED -StromversorgungDas ist zu schwach zu einem Spannungsabfall und einer verringerten Helligkeit. Es ist wichtig, eine Stromversorgung zu wählen, die für die verwendete Länge und Art des LED -Streifens bewertet wird.
6. Minimieren Sie den Abstand zwischen der Stromversorgung und dem LED -Streifen
Je länger der Abstand zwischen der Stromversorgung und dem LED -Streifen ist, desto größer ist der Spannungsabfall. Es ist wichtig, den Abstand zwischen der Stromversorgung und dem LED -Streifen zu minimieren, um den auftretenden Spannungsabfall zu verringern.
7. Verwenden Sie Verstärker oder Repeater
Für längere LED -Streifen kann es erforderlich sein, Verstärker oder Repeater zu verwenden, um die Spannung zu steigern und den Spannungsabfall auszugleichen. Diese Geräte werden entlang der Schaltung platziert, um das Signal zu verstärken und den richtigen Spannungsniveau beizubehalten.
Durch diese Schritte können Sie die Auswirkungen des Spannungsabfalls in LED -Streifen minimieren und sicherstellen, dass Ihr Beleuchtungssystem mit optimaler Helligkeit und Leistung arbeitet.
Zusammenfassung
Der Spannungsabfall ist ein häufiges Problem, das LED -Streifen beeinflusst. Es kann jedoch durch die Verwendung paralleler Verbindungen und das richtige Drahtmessgerät, die Auswahl einer geeigneten Stromversorgung, die Minimierung des Abstands zwischen der Stromversorgung und dem LED -Streifen sowie mit Verstärkern oder Repeatern für längere LED -Streifen minimiert werden. Durch die ordnungsgemäße Bekämpfung des Spannungsabfalls können Sie sicherstellen, dass Ihr LED -Streifenbeleuchtungssystem mit optimaler Helligkeit und Leistung arbeitet.
