¿Cuál es la caída de voltaje de la tira de luz LED?
autor: Ivan Huang
2023-05-09
Las tiras de LED son cada vez más populares como solución de iluminación para hogares, oficinas y espacios industriales. Un factor importante a considerar al usar tiras de LED es la caída de voltaje, que puede afectar el brillo y el rendimiento general de las luces.
En este artículo, exploraremos qué es la caída de voltaje y cómo afecta a las tiras de LED.
¿Qué es la caída de voltaje?
La caída de voltaje se refiere a la disminución de voltaje que ocurre cuando la corriente eléctrica viaja a través de un circuito. Este fenómeno es causado por la resistencia del circuito, lo que resulta en la conversión de energía eléctrica en energía térmica. A medida que la corriente fluye por el circuito, parte de la energía se pierde debido a esta conversión, lo que resulta en una disminución del voltaje.
La caída de voltaje generalmente se mide en voltios y se puede calcular usando la Ley de Ohm, que establece que la caída de voltaje es igual al producto de la corriente y la resistencia del circuito.
Caída de voltaje en tiras LED
Las tiras de LED están diseñadas para funcionar con un voltaje específico, que suele estar entre 12 V y 24 V CC. Cuando se conecta a una fuente de alimentación, la tira de LED consumirá una cierta cantidad de corriente, lo que puede causar una caída de voltaje.
La cantidad de caída de voltaje en una tira de LED dependerá de una variedad de factores, como la longitud de la tira, el tamaño y la cantidad de LED, el grosor del cable utilizado y la distancia entre la fuente de alimentación y la tira. Por regla general, cuanto más larga sea la tira de LED, mayor será la caída de tensión.
Para minimizar los efectos de la caída de tensión en una tira de LED, es importante utilizar el calibre de cable correcto y asegurarse de que la fuente de alimentación sea suficiente para la longitud y el tipo de tira de LED que se utilice. También es importante minimizar la distancia entre la fuente de alimentación y la tira de LED para reducir la cantidad de caída de voltaje que se produce.
Cálculo de caída de voltaje en tiras de LED
Para calcular la caída de voltaje en una tira de LED, necesitará saber la longitud de la tira, la cantidad de LED por metro, el voltaje de la fuente de alimentación y el calibre del cable que se está utilizando. La siguiente fórmula se puede utilizar para calcular la caída de tensión:
Vdrop = (longitud x LED/metro x amperios/metro x resistencia/metro) / 1000
Dónde:
Vdrop es la caída de voltaje en voltios
La longitud es la longitud de la tira de LED en metros
LED/metro es el número de LED por metro
Amperios/metro es el consumo de corriente de la tira de LED por metro
Resistencia/metro es la resistencia del cable por metro
Vdrop es la caída de voltaje en voltios
La longitud es la longitud de la tira de LED en metros
LED/metro es el número de LED por metro
Amperios/metro es el consumo de corriente de la tira de LED por metro
Resistencia/metro es la resistencia del cable por metro
Por ejemplo, si tiene una tira de LED de 5 metros con 60 LED por metro, un consumo de corriente de 1,5 amperios por metro y un cable de calibre 18, la caída de voltaje se puede calcular de la siguiente manera:
Vcaída = (5 x 60 x 1,5 x 0,00639) / 1000 = 0,86 V
Esto significa que el voltaje al final de la tira de LED será 0,86 V menor que el voltaje al principio de la tira.
Minimizar la caída de voltaje en las tiras de LED
Para minimizar los efectos de la caída de voltaje en las tiras de LED, se pueden tomar varios pasos:
1. Conexiones en paralelo

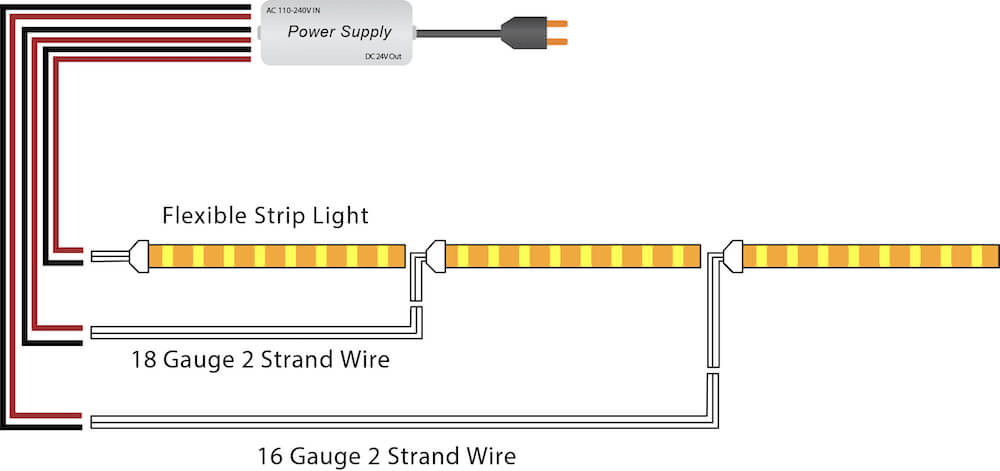

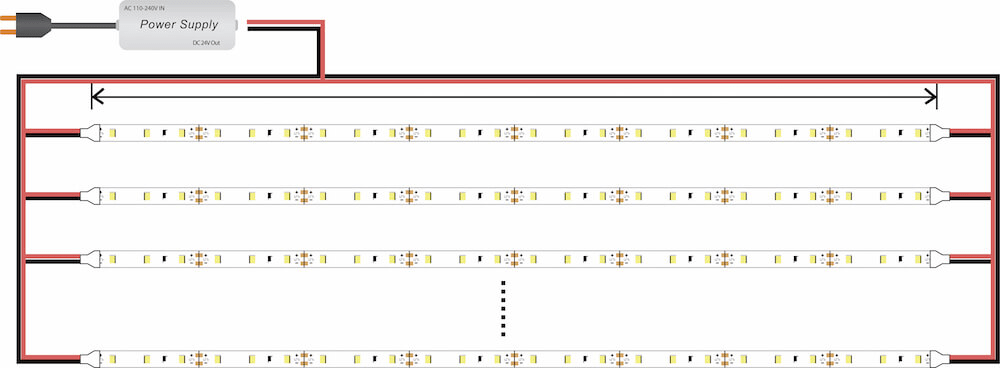

Si desea instalar una tira de luz LED de 30 metros alrededor del techo, puede usar la conexión paralela para evitar la caída de voltaje. Puede usar 2 formas de conectar las tiras LED de la siguiente manera:
a: 5 metros cada uno se conectan a la fuente de alimentación:
b: 10 metros cada uno se conectan a la alimentación desde ambos lados:

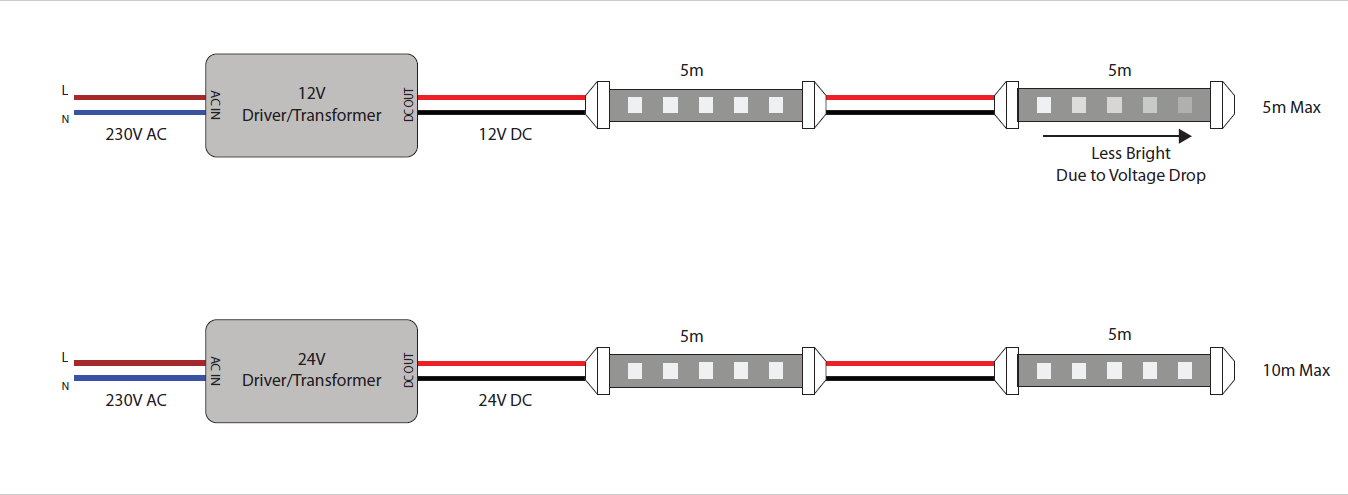

2. Utilice un controlador de 24 voltios
Si va a instalar una tira de luces LED para un gran proyecto de iluminación, la mejor manera es usar una tira de luces LED DC24V. Tendrá menos caída de voltaje que las tiras de luces LED DC12V.

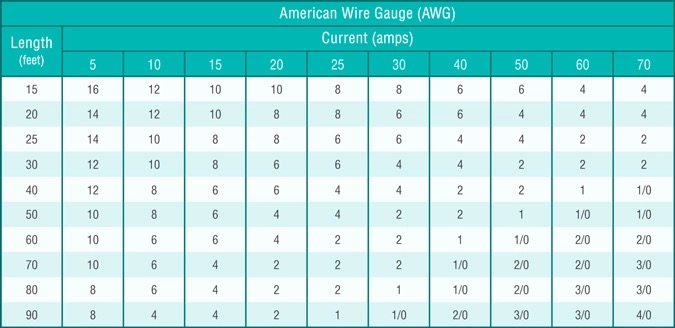

3. Usa el calibre de cable correcto
El uso de un cable demasiado delgado puede aumentar la resistencia del circuito, lo que resulta en una mayor caída de voltaje. Es importante utilizar el calibre de cable correcto en función de la longitud y el consumo de corriente de la tira de LED.
4. Use una tira de LED con PCB de cobre grueso
Utilizamos cobre como material de PCB. Esto se debe a que conduce la electricidad mucho mejor. El grosor de la PCB de cobre generalmente se mide en onzas. Cuanto más grueso sea el PCB de cobre, más corriente puede fluir a través de él. Recomendamos usar 2 onzas o 3 onzas para tiras de LED de mayor potencia para evitar caídas de voltaje.
Cuanto más grueso es el PCB de cobre, menor es la resistencia interna. Como tal, la PCB de cobre transportará energía de manera más eficiente. Además, es más propicio para la disipación de calor.
5. Elija una fuente de alimentación adecuada
El uso de una fuente de alimentación demasiado débil puede provocar una caída de voltaje y una reducción del brillo. Es importante elegir una fuente de alimentación que esté clasificada para la longitud y el tipo de tira de LED que se utiliza.
6. Minimice la distancia entre la fuente de alimentación y la tira de LED
Cuanto mayor sea la distancia entre la fuente de alimentación y la tira de LED, mayor será la caída de voltaje. Es esencial minimizar la distancia entre la fuente de alimentación y la tira de LED para reducir la cantidad de caída de voltaje que se produce.
7. Usa amplificadores o repetidores
Para tiras de LED más largas, puede ser necesario usar amplificadores o repetidores para aumentar el voltaje y compensar la caída de voltaje. Estos dispositivos se colocan a lo largo del circuito para amplificar la señal y mantener el nivel de voltaje adecuado.
Al seguir estos pasos, puede minimizar los efectos de la caída de voltaje en las tiras de LED y asegurarse de que su sistema de iluminación funcione con un brillo y un rendimiento óptimos.
Al seguir estos pasos, puede minimizar los efectos de la caída de voltaje en las tiras de LED y asegurarse de que su sistema de iluminación funcione con un brillo y un rendimiento óptimos.
Resumen
La caída de voltaje es un problema común que afecta a las tiras de LED. Pero se puede minimizar usando conexiones paralelas y el calibre de cable correcto, eligiendo una fuente de alimentación adecuada, minimizando la distancia entre la fuente de alimentación y la tira de LED, y usando amplificadores o repetidores para tiras de LED más largas. Al abordar adecuadamente la caída de voltaje, puede asegurarse de que su sistema de iluminación de tira LED funcione con un brillo y un rendimiento óptimos.
