Model No: H801RC LED controller

H801RC RJ45 Controlador de tira de led direccionable de red informática de 8 puertos

El mejor fabricante y proveedor de controlador de tira led H801RC de red informática de 8 puertos RJ45 de China Hanron Lighting

Entrega :

EXW

pedido mínimo :

5 pieza

Disponibilidad :

300000pieza / El

Plazo de entrega :

7De

Cantidad :

Descargar:

enviar contacto

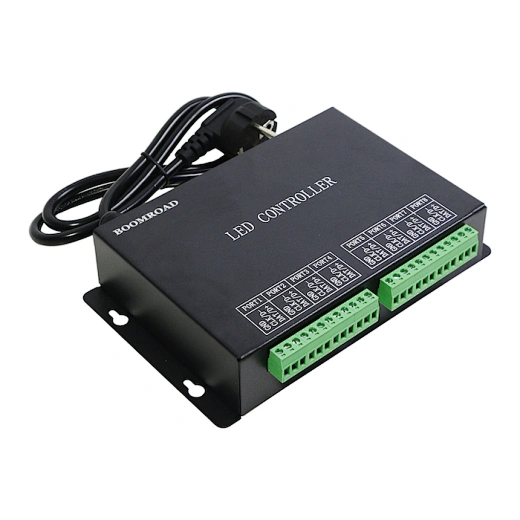

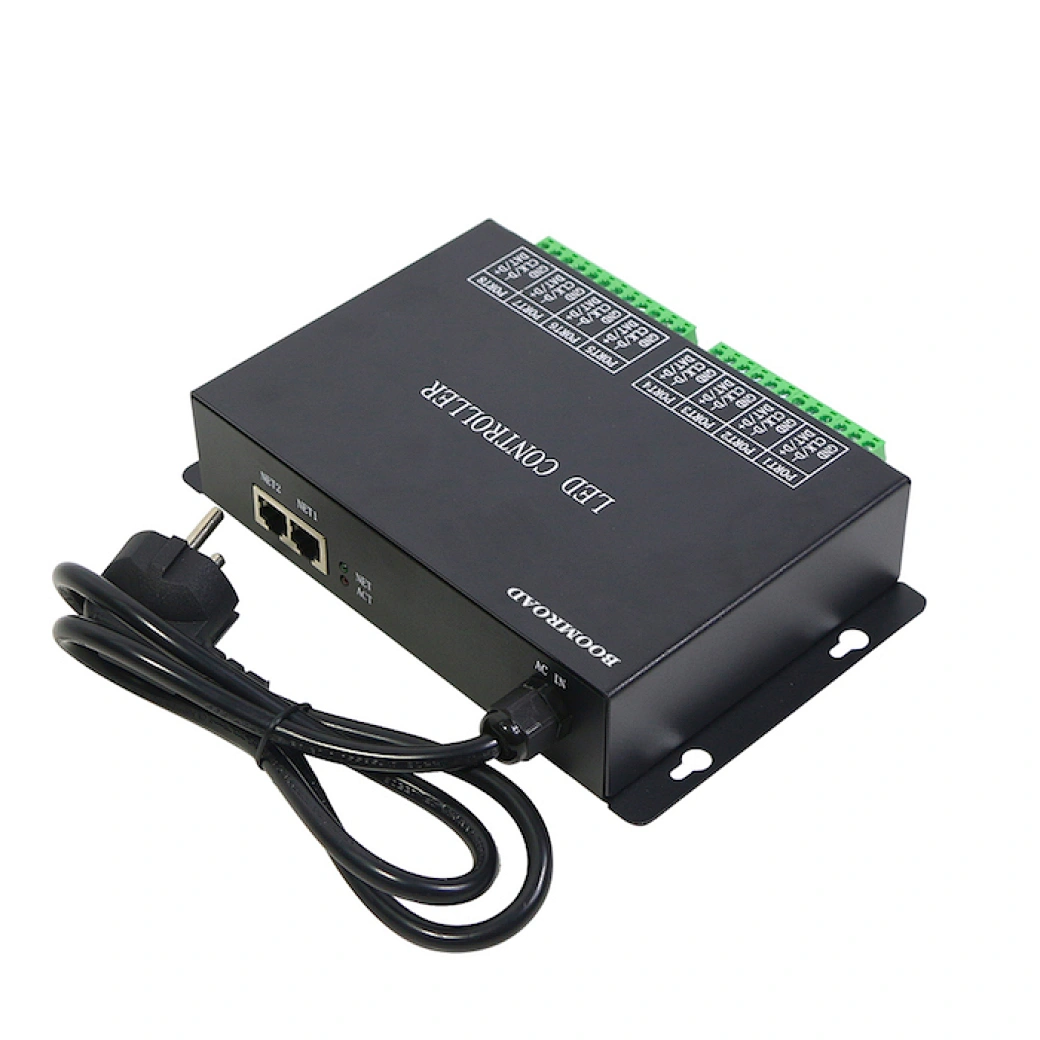

Controlador de tira led H801RC de red informática de 8 puertos RJ45

Característica del controlador de tira led H801RC

(1). Ocho puertos controlan un máximo de 8192 píxeles. Cada puerto controla un máximo de 1024 píxeles.

(2). H801RC funciona en línea o fuera de línea y se puede conectar a una PC o controlador maestro.

(3). Buen efecto de control, el nivel de escala de grises está bajo un control preciso.

(4). Distancia de transmisión lejana. Señal transmitida basada en el protocolo Ethernet estándar, la distancia de transmisión nominal es de 100 metros.

Parámetro específico del controlador de tira de led H801RC

Consumo de energía personalizado: 1 W

Número de píxeles de la unidad: 8192 píxeles

Peso: 1KG

Dimensión: L189 x W123 x H40

Tamaño de la caja: L205 x W168 x H69

Fichas compatibles

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, P9813, LD1510, LD1512, LD1530, LD1532, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV, etc.

Nota:

H801RC puede admitir más de los chips enumerados anteriormente (por ejemplo, UCS2903 tiene el mismo diagrama de secuencia que UCS1903 y H801RC los admite todos).

Modo de trabajo
Modo 1: conectado al controlador maestro (modo fuera de línea)

Software: Construcción de LED Construcción de LED
Descargar: https://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ
Descarga del vídeo tutorial sobre construcción de LED: https://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA

led strip H801RC controller is connected to master controller(offline mode)

Modo 2: conectado a la PC (modo en línea)

Software: Estudio LED
Descarga de LED Studio: https://drive.google.com/open?id=0B1gzqyV6hfOgWFpuM3BoN1VaTGs
Descarga del documento tutorial de H801RC a PC: https://drive.google.com/open?id=0B1gzqyV6hfOgdDJ0REVLWS1qUEU

led strip H801RC controller is connected to PC(online mode)

Flujo de trabajo básico (modo en línea)

Paso 1: conecte el H801RC a la PC con un cable de red cruzado

connect H801RC to PC with crossover network cable

En estudio LED

Colocar píxeles

Place Pixels in led strip H801RC controller

Preguntas y respuestas

P: ¿Cuántos LED controlar con una computadora?
R: Conduzca un máximo de 8192 píxeles con 8 puertos de salida
P: ¿Qué controlador maestro puede funcionar con él?

R: Haga clic en el siguiente controlador LED DVI.

¿Cómo personalizar la tira de luz LED?

10 ingenieros profesionales están aquí para servirle

Marca LED y brillo

Se pueden ofrecer chips LED de marcas como Cree, Osram, etc. El brillo se puede ajustar según los requisitos del cliente.

CRI y CCT y color

CRI 80/90/95/97 opcional; CCT puede ser 1800-6500K y los colores pueden ser rojo, azul, verde, etc.

Cantidad de LED y filas

La cantidad de LED por metro en una sola fila puede alcanzar los 700 LED/M, y puedes personalizar las filas de LED en la tira.

Imprimir logotipo

Está bien imprimir su logotipo en la etiqueta sin MOQ; si desea su logotipo en la PCB, entonces el MOQ es de 500 metros.

Clasificación IP

Hanron ofrece todos los tipos de tiras LED resistentes al agua del mercado. Solo tienes que elegir el tipo resistente al agua adecuado para tu proyecto.

Voltaje y potencia

El voltaje puede establecerse en un valor específico como 12 V o 24 V, o también puede estar en un rango de 20 a 28 V. La potencia también se puede personalizar.

Tira de LED y longitud del cable

Está bien personalizar la longitud de la tira de LED, también la longitud del cable para la tira de LED.

Color de PCB

Nuestro color habitual para PCB es el blanco. El amarillo y el negro también son nuestros colores estándar para PCB. Se pueden fabricar otros colores con un pedido mínimo de 3000 metros.

Certificado de la marca Hanron

ETL/CE/RoHS/Reach/CB/BIS/LM80/RCM/UKCA
