Model No: H803TV LED controller

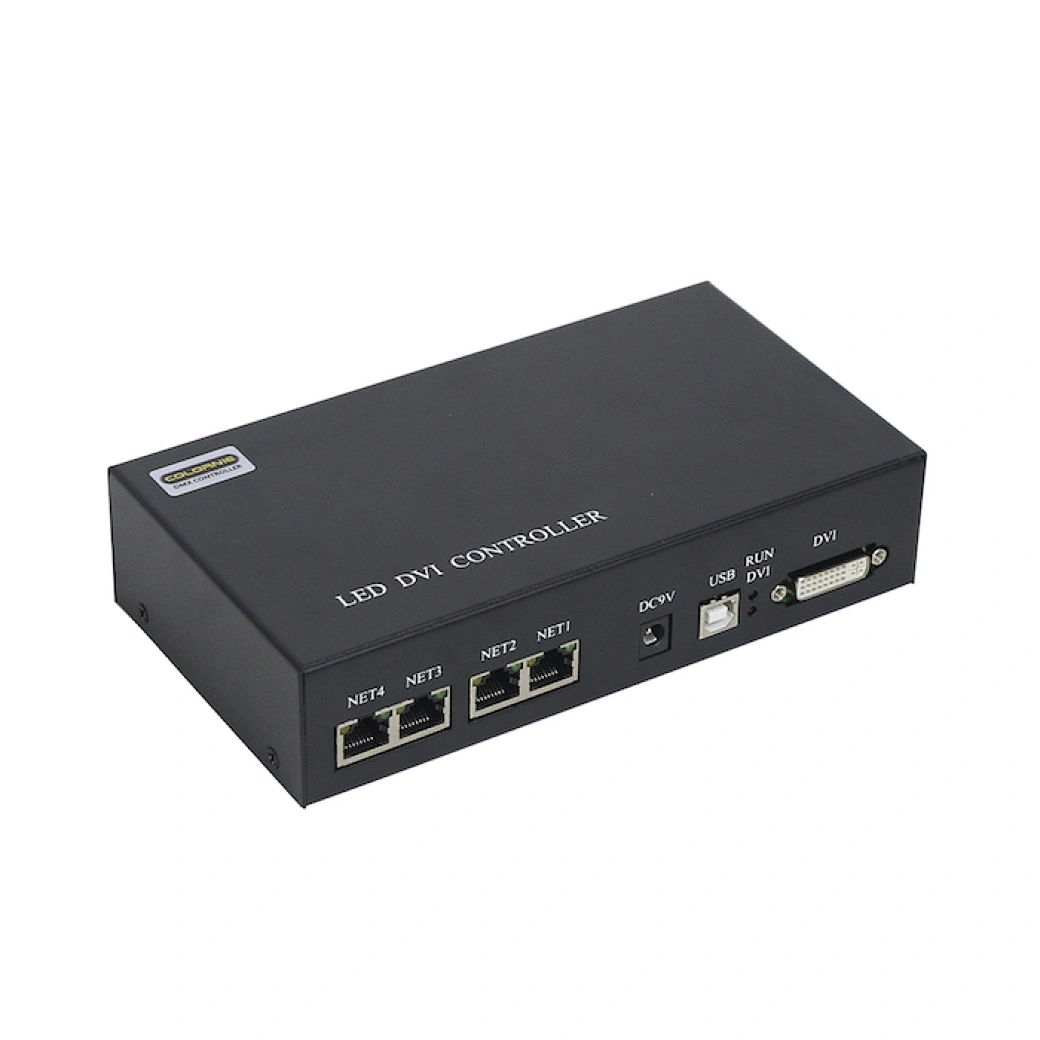

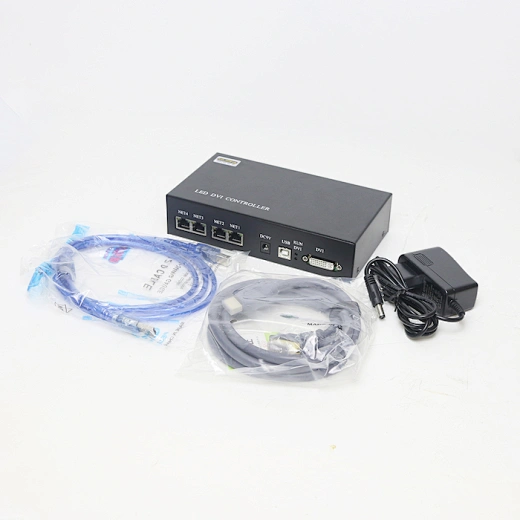

H803TV Max 400000 Pixels Led DVI Controller Support MADRIX Jinx!

H803TV Max 400000 píxeles Led controlador DVI compatible con MADRIX Jinx. Interfaz DVI del controlador LED maestro

Entrega :

EXW

pedido mínimo :

5 pieza

Disponibilidad :

300000pieza / El

Plazo de entrega :

7De

Cantidad :

Descargar:

Hoja de datos de especificaciones del Manual del usuario de H803TV.pdf

enviar contacto

H803TV Max 400000 píxeles Led controlador DVI compatible con MADRIX Jinx. Interfaz DVI del controlador LED maestro

Características del controlador LED DVI H803TV

(1). H803TV es un controlador maestro en línea que transmite datos a través de la interfaz DVI/HDMI.
(2). Cuatro interfaces de red manejan un máximo de 400000 píxeles.
(3). Es compatible con el modo de monitor dual, el modo de extensión de varios monitores y el modo de duplicación.
(4). Admite las siguientes resoluciones: 1024x768, 1280x720, 1280x960, 1280x1024, 1360x765, 1360x1020, 1600x900, 1600x1200.
(5). Utilice el USB de ejecución automática para transmitir y controlar datos, que se aplica a sistemas operativos de 32 y 64 bits.

Especificación

Voltaje de entrada: DC9V
Consumo de energía: 1W
Número de píxeles de la unidad: 400000
Peso: 1,3 KG
Dimensión: L183 x W139 x H40
Tamaño de la caja: L205 x W168 x H69

Fichas compatibles

LPD6803, LPD8806, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886, DMX512, HDMX, APA102, MY9221, DZ2809, SM16716, SM16711, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, INK1003, TM1812, TM1809, TM1804, TM1803, TM1913, TM1914, TM1926, TM1829, TM190, TM1814, BS0901, BS0902, BS0825, BS0815, LY6620, BS0825, LD1510, LD1512, LD1530, LD1532, TLS3001, TLS3002, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, 74HC595, 6B595, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV, HEF4094, A8012, etc.

Nota: H803TV admite más de los chips enumerados anteriormente (algunos chips tienen el mismo diagrama de secuencia, como UCS2903 tiene el mismo diagrama de secuencia con UCS1903, por lo que H803TV los admite todos).

función de ventaja

Flujo de trabajo básico

Paso 1. Configúralos

connect H803TV Led DVI Controller with computer

Paso 2. Cambia la apariencia de la pantalla

Presiona WIN+X en el teclado

Por favor, consulte la siguiente configuración

Nota:
1). H803TV admite las siguientes resoluciones: 1024x768, 1280x720, 1280x960, 1280x1024, 1360x765, 1360x1020, 1600x900, 1600x1200.
2). Es compatible con el modo de monitor dual, el modo de extensión de varios monitores y el modo de duplicación. En este manual, solo elijo 1024x768 y el modo de duplicación, por ejemplo. Luego, haga clic en"Aplicar","Aceptar".n, haga clic en"Aplicar","Aceptar".

The visible area of your screen should be 1024x768 now.

El área visible de su pantalla debería ser 1024x768 ahora.

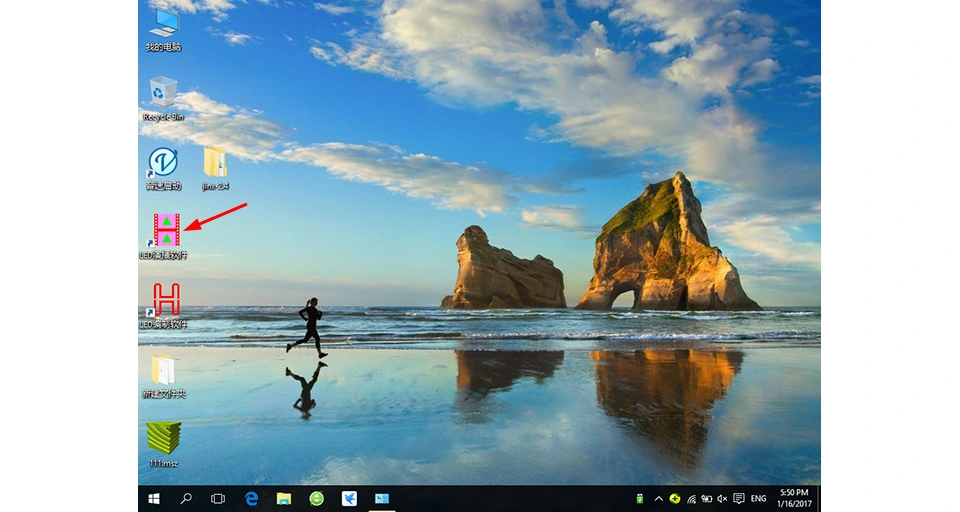

Paso 3. Configurar Estudio Led

Descarga de LED Studio: https://drive.google.com/open?id=0B1gzqyV6hfOgbFZrMHdwVzU1X0E Open It

No se necesita contraseña

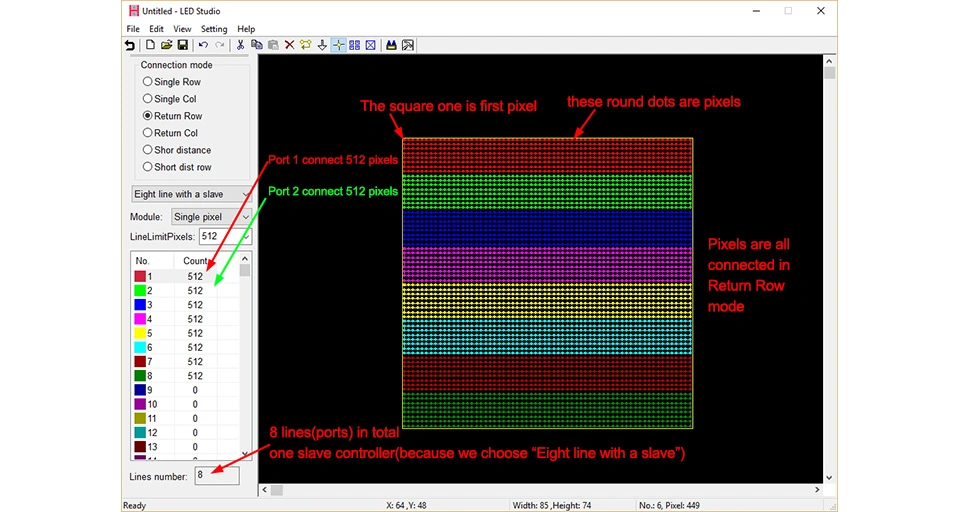

Por ejemplo, si tiene una pantalla de 64 (píxeles) por 64 (píxeles). Haga clic en el siguiente icono o"Archivo"--"Nuevo".

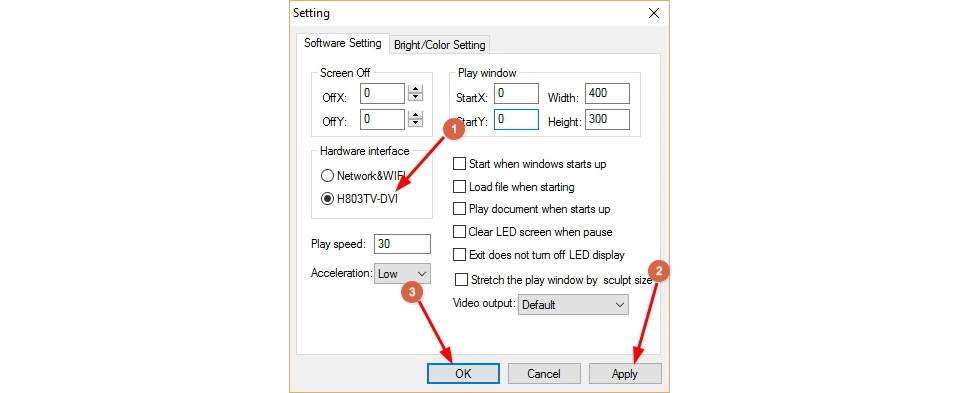

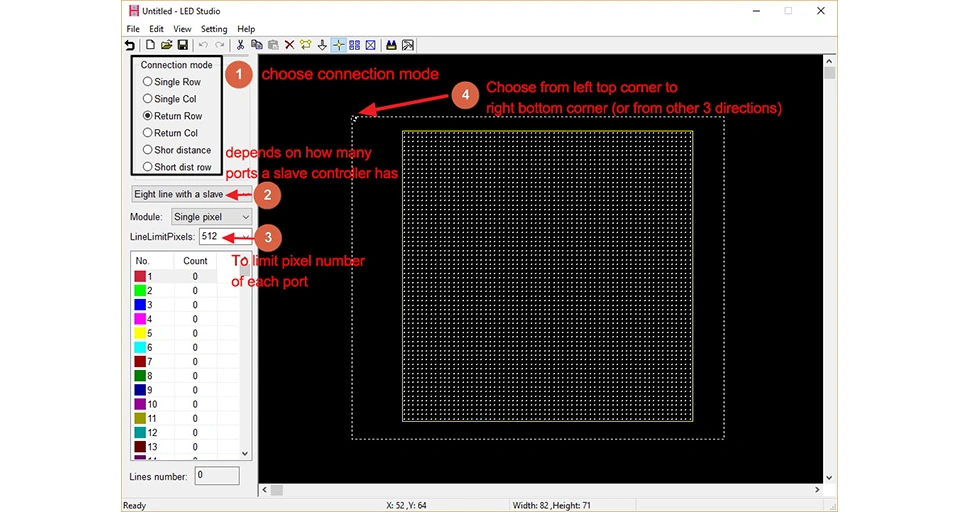

Luego, haga clic en"Aplicar", aparece la siguiente ventana.
Posición de origen: la esquina superior izquierda de su pantalla, normalmente, configuro X, Y ambos en 0

Origin position: the top left corner of your screen, normally, i set X, Y both to 0

Nota:

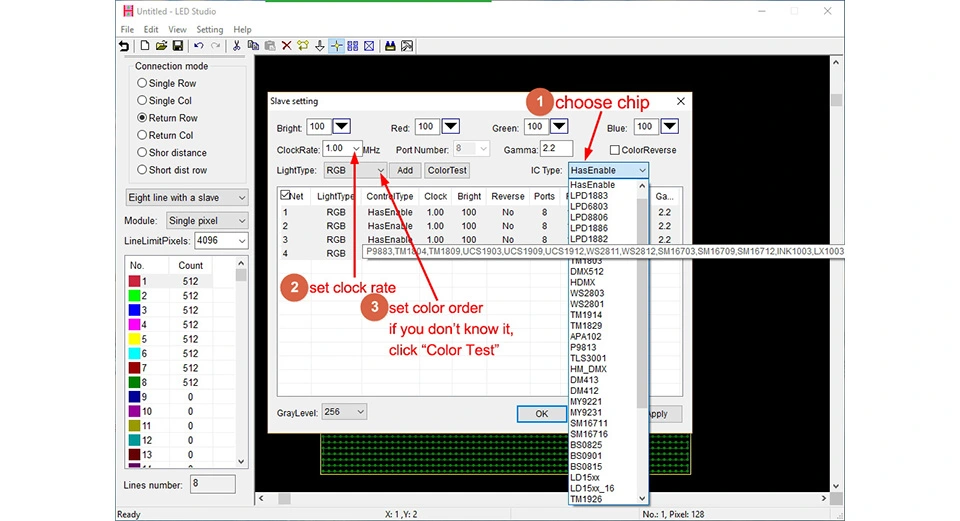

Cuatro puertos de H803TV pueden manejar diferentes chips, cada puerto se puede configurar individualmente.

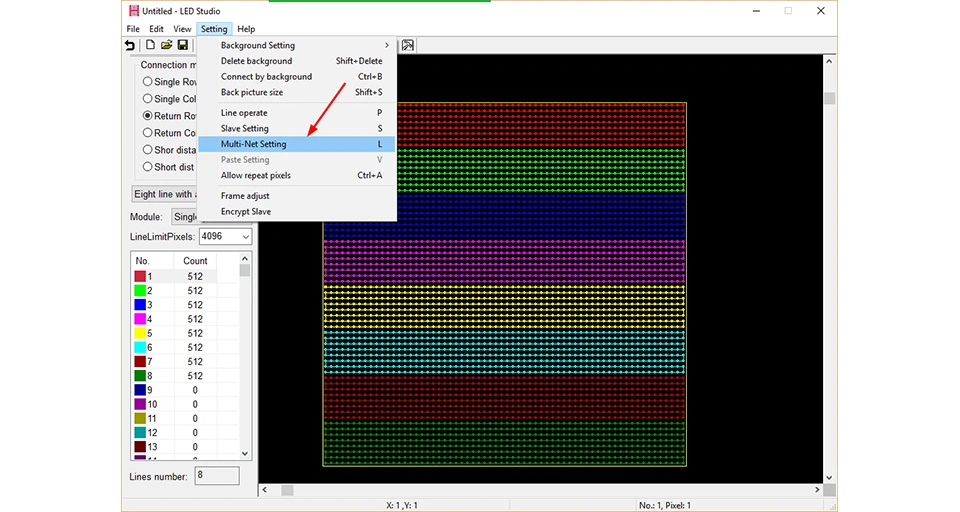

Haga clic en el menú"Configuración"--"Configuración de red múltiple"

Por ejemplo, si hay 8 controladores esclavos.

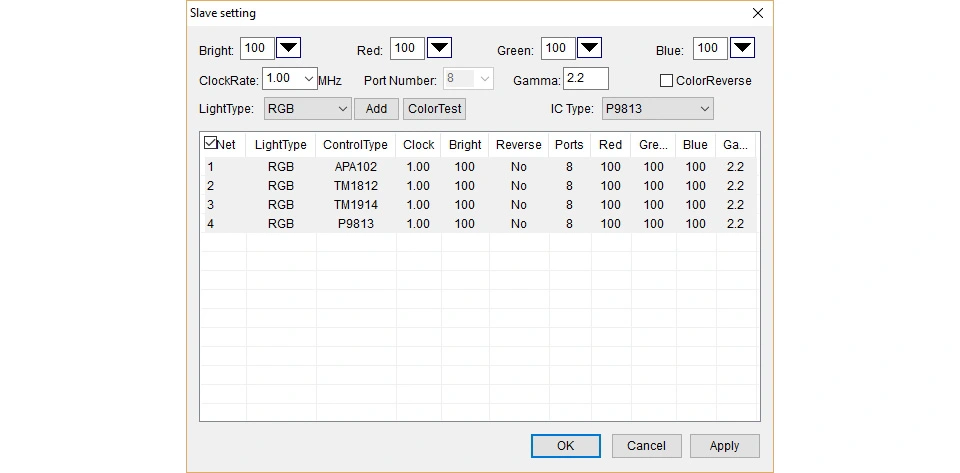

Puede distribuir controladores esclavos a cada red de H803TV

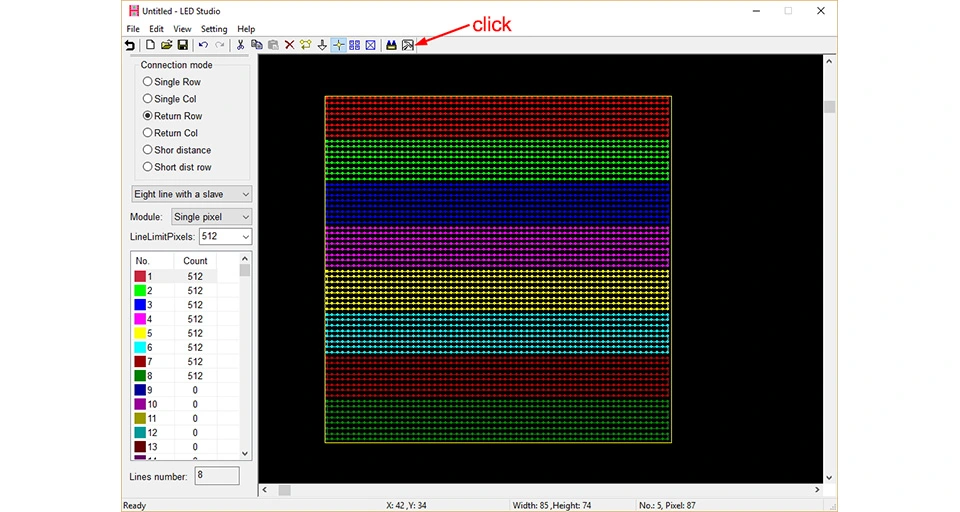

Luego, haga clic en"Archivo"--"Enviar a H803TV"

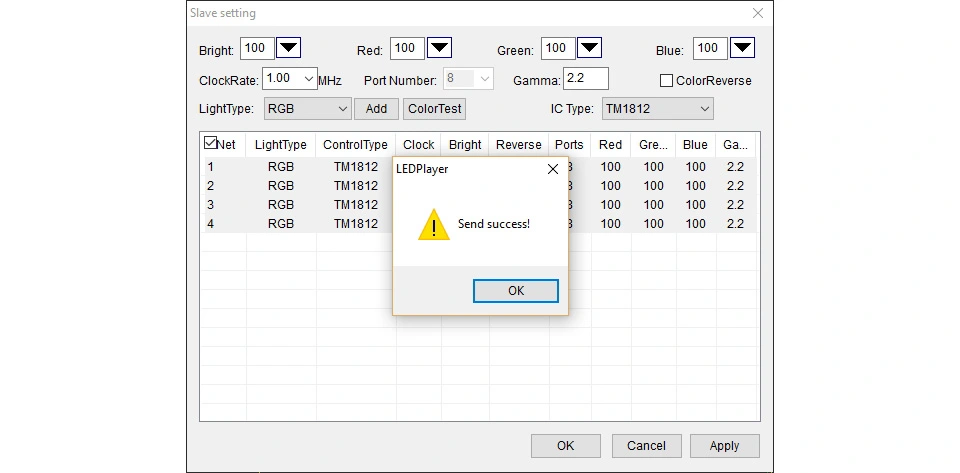

El software le recordará nuevamente, simplemente ingrese la coordenada y haga clic en"Aceptar".

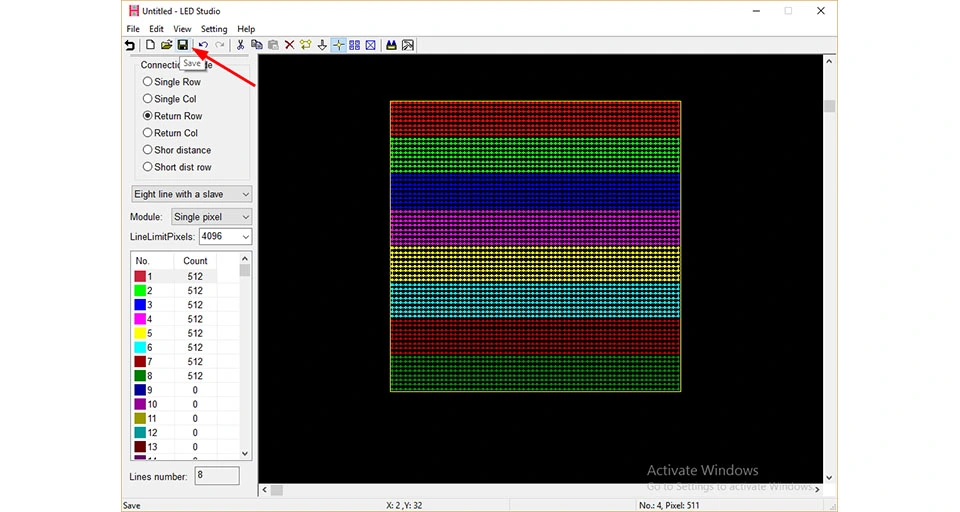

Luego, guarde todas estas configuraciones y regrese a la ventana principal.

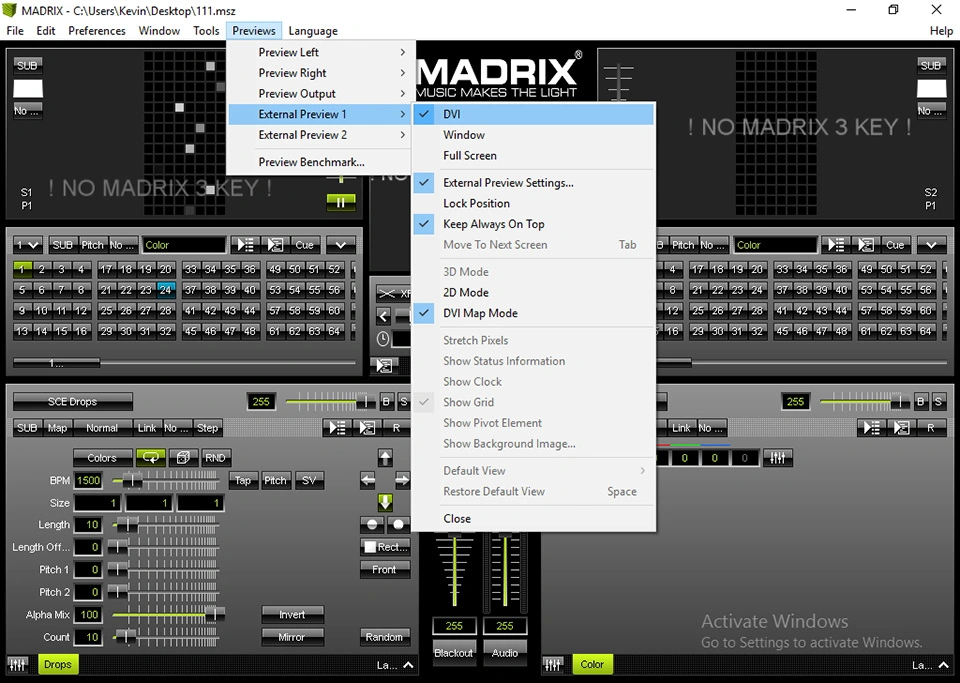

¡En MADRIX y en Jinx!
